I-PEX 82895-100B-02-D 0.3Pitch 32P连接器极细同轴线束替代品

一、空间越紧凑，越需要关注极细同轴线束

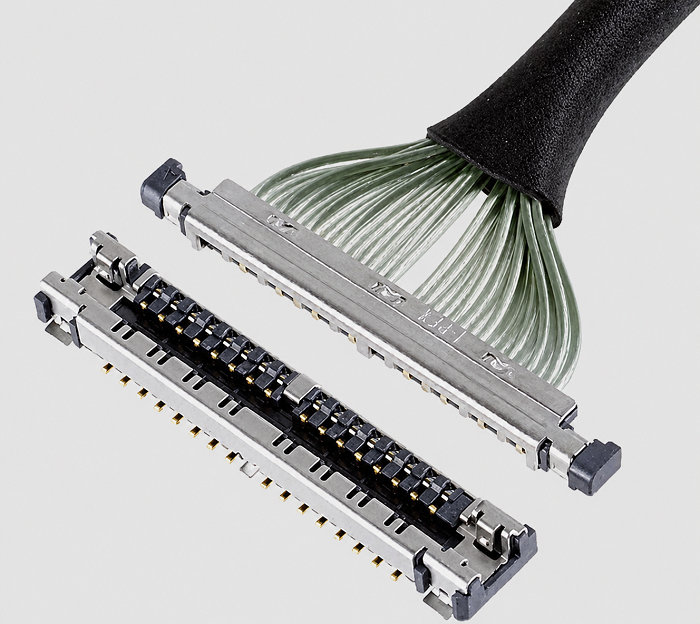

在笔记本电脑、平板电脑、显示模组、摄像设备以及其他小型电子设备中，内部空间通常十分有限，同时又需要完成多通道高速信号连接。对于工程师来说，线束不仅要满足信号传输要求，还需要尽量减少对PCB布局、结构空间和内部走线的影响；对于采购人员来说，则需要在满足原产品规格的基础上，进一步关注供应稳定性、产品一致性和兼容替代能力。CABLINE-UA II采用 0.3mm Pitch、小型化Plug结构以及垂直直角连接方式，定位于空间受限型设备中的高密度连接应用。其产品资料还提到可用于笔记本、平板、小型显示设备、摄像模组及可穿过转轴等结构，因此，当设备同时存在“小空间+多信号+高速连接”的需求时，极细同轴线束更值得纳入设计方案评估。

-------------------------------------------------------------------------------------------------------

二、哪些应用场景更适合使用极细同轴线束？
极细同轴线束比较适合用于设备内部空间狭窄、信号通道较多、对线束尺寸和高速信号传输有要求的场景。例如笔记本电脑显示屏内部及转轴区域，需要在线束尺寸较小的情况下完成显示等信号连接；小型显示设备、摄像模组等应用，则需要在有限安装空间内完成多通道信号传输。CABLINE-UA II提供26P、32P、40P和50P等规格，本款 I-PEX 82895-100B-02-D 对应32P、100mm长度的Micro-Coaxial Harness，采用 #44 50 OHM, BLUE 极细同轴线材，线材端使用的连接器型号为 20497-032T-30。因此，对于已经确定采用32P、高密度连接，并且需要使用AWG44、50Ω极细同轴线材的设备，可以重点从机械空间、接口匹配以及信号需求等方面进行方案评估。

-------------------------------------------------------------------------------------------------------

三、工程师与采购人员选型时，更应该关注整体匹配

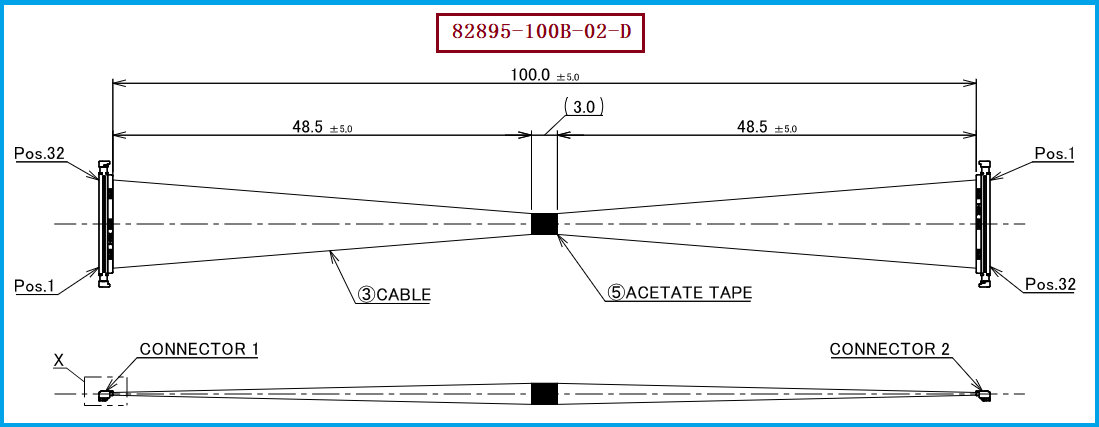

选择极细同轴线束时，不能简单理解为“线越细越好”。工程师需要结合设备结构确认连接器Pitch、Pin数量、线束长度、出线方向、线材AWG及阻抗等参数，同时还需要关注实际应用中的信号完整性要求。以 I-PEX 82895-100B-02-D 为例，其具体Harness图纸对应32P、100.0±5.0mm长度，并采用Micro-Coaxial Cable AWG #44、50Ω、BLUE，两端为CABLINE-UA II结构；配套线材端连接器型号为 20497-032T-30。CABLINE-UA II连接器资料显示，其适用Micro Coaxial Cable包括AWG42、AWG44和AWG46，因此本方案的AWG44规格属于其对应的极细同轴线材范围。对于采购人员而言，如果需要寻找兼容替代产品，建议不要只按照料号进行比对，而应将连接器型号、Pin数、Pitch、AWG、阻抗、长度和两端结构进行综合核对，再通过样品装配及电气测试确认。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
针对采用CABLINE-UA II系列的项目，如果原有线束因为供应渠道、采购成本、交期或第二供应商需求需要进行替代，可以以原产品图纸作为基础进行逐项匹配。对于本款 I-PEX 82895-100B-02-D，替代开发时建议重点确认32P结构、0.3mm Pitch、100mm长度、#44 50 OHM, BLUE线材、20497-032T-30连接器以及两端Pin对应关系，同时根据具体设备进行尺寸、导通、绝缘、耐压和实际信号传输验证。我公司专注于极细同轴线束生产制造，可提供：I-PEX 82895-100B-02-D兼容替代线束方案，可根据客户实际项目需求进行相应的极细同轴线束生产与配套开发，为工程师提供替代产品验证基础，也为采购人员提供兼容替代供应方案参考。

-------------------------------------------------------------------------------------------------------

极细同轴线束更适合空间受限、高密度连接以及对高速信号传输有要求的电子设备内部连接场景。笔记本电脑、平板、小型显示设备、摄像模组以及存在转轴穿线需求的结构，都可以根据具体设计条件评估此类线束方案。I-PEX 82895-100B-02-D 是CABLINE-UA II 32P极细同轴线束方案，采用 #44 50 OHM, BLUE Micro-Coaxial Cable，配套线材端连接器型号为 20497-032T-30。我公司可提供 I-PEX 82895-100B-02-D兼容替代线束方案，围绕连接器、线材规格、结构尺寸及实际应用需求，为工程师和采购人员提供相应的极细同轴线束产品与替代开发支持。
我是【 3M电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。
