On-Shore 连接器内部结构深度

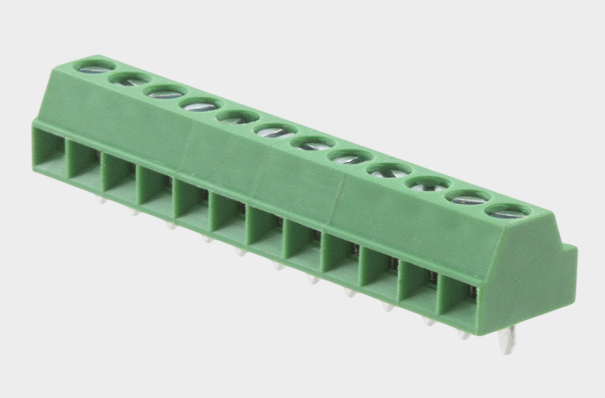

On-Shore Technology（简称 On-Shore 或 OST）成立于 1988 年，总部位于美国亚利桑那州，是全球知名的互连器件制造商。其产品线覆盖端子块、插头/插座、板对板连接器、线对板连接器、USB 接口、音频插孔等多种互连组件。On-Shore 在其官网产品分类中就包括 “Latch Header”、“Latch n Lock”、“Pin Header” 等系列，表明其在结构锁扣、插针设计方面具有丰富产品线和设计能力。On-Shore 的连接器被广泛用于工业控制板、通讯设备、仪器仪表、汽车电子等领域，以可靠性、性价比和结构多样性见长。

一、插针（或触点针脚）结构与材料选择
在任何连接器内部，插针（也称触点针脚、导电针脚）是实现电流或信号传输的直接通道，其结构设计和材料选用至关重要。On-Shore 的插针通常采用高导电性铜合金（如黄铜、磷青铜或镀层铜）作为基材，部分高可靠性型号还会进行镀金、镀银或镀镍处理，以改善导电性、耐腐蚀性和接触稳定性。针脚的截面形状、长度、插入深度、弹性结构（如弹片设计）等都会影响接触压力、插拔寿命和信号完整性。为了兼顾机械强度和接触性能，On-Shore 对插针的厚度、弯折曲线、边缘圆滑处理都有严格控制，以减少应力集中和表面损伤。

二、壳体（连接器外壳 / 绝缘体 /屏蔽结构）设计
连接器壳体承担机械支撑、绝缘隔离和结构固定的角色。在 On-Shore 的互连产品线中，其壳体材料一般采用工程塑料（如 LCP、PA、PBT 等）或耐高温塑料，以满足回流焊工艺、热稳定性和耐环境老化性要求。壳体设计要确保插针与壳体之间有良好的绝缘距离，并预留针对焊盘、插拔空间的尺寸裕度。此外，对于需要防电磁干扰 (EMI) 的连接器或锁扣结构，On-Shore 在壳体上会配合金属屏蔽件或金属罩壳（屏蔽壳体）设计，以形成屏蔽层，减少外部干扰对信号通道的影响。壳体内部还要设计导向结构、定位柱、卡扣槽位，以确保插针、插头、插座在插合过程中对准正确、不偏移。

三、锁扣 / 卡扣 / 锁定机构设计
在很多互连场景中，仅靠插合的摩擦力不足以保证连接稳定性，特别是在震动、冲击或插拔频繁的环境下。On-Shore 在其部分互连器件（如 Latch Header、Latch n Lock 系列）中就引入锁扣 / 卡扣机构设计。锁扣结构一般由一对弹性卡舌、锁片或滑块组成，当插头插入到定位深度时，锁片自动卡入锁扣槽，使连接件被“锁定”在壳体上。要实现多次插拔的可靠锁定，锁扣材料需要具备较好的弹性、耐疲劳性能与耐磨性。On-Shore 的锁扣件可能采用不锈钢弹片或高弹性塑料，同时在锁扣面之间设计斜坡、倒钩、导向斜面等结构，以确保插拔顺畅、锁定牢靠，但又不至于造成卡死。锁扣结构必须考虑插入力、释放力、过载保护（防止卡死损坏）和重复插拔寿命。这些锁定机构设计的合理性与精密度，是 On-Shore 连接器能够在工业场景中长期可靠使用的关键因素之一。
在连接器内部，插针、壳体、锁扣三部分并非各自独立而是协同工作。设计时必须综合考虑以下几点：首先插针在壳体中的定位与支撑要足够牢固，以防止插拔中移位或松动；其次锁扣机构要与壳体结构预留配合，锁扣动作不得影响插针接触；再者在板端或插座端，壳体与锁扣结构应保持良好的机械强度，防止因插拔力、侧向受力或热胀冷缩而导致内结构松动。此外，结构设计还要兼顾生产装配工艺、成本、可测试性与可靠性，为插针、壳体和锁扣三者提供便于制造、装配与调试的设计空间。

On-Shore 连接器内部的插针结构、壳体设计、锁扣机构与综合集成设计，我们可以清晰地看到，一个高质量连接器不仅靠“看起来”的外形或铭牌参数，而是靠对内部细节的严苛控制。只有在插针导电性、接触压力、材料耐久性，壳体的精度定位与屏蔽设计，以及锁扣的弹性寿命等方面都做到尽善尽美，连接器才能在实际使用中表现出稳定、可靠、寿命长的特性。对于用户来说，选择连接器不仅看品牌和参数，还要看其内部结构质量与工艺水准。若您有该品牌连接器的代理、销售渠道或库存资源，或有采购需求，欢迎联系张经理：18665383950（微信同号），我们资源共享、合作共赢。
