I-PEX 82450-100B-02-D 0.5Pitch 50P连接器极细同轴线束替代品

一、极细同轴线束常见问题有哪些？

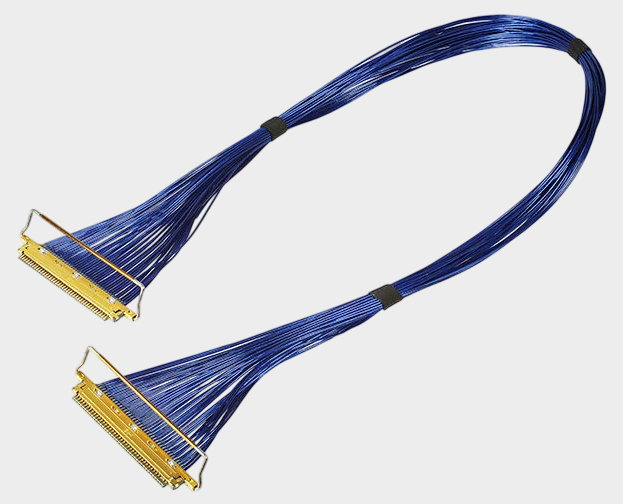

极细同轴线束在精密电子设备中承担着模块间的信号连接任务，常见问题包括连接器插合不到位、线位定义错误、线材弯折不合理以及信号传输异常等。以 I-PEX 82450-100B-02-D 为例，该产品属于 CABLINE-VS 系列50Pin极细同轴线束，标称长度为200mm，采用 AWG #40、50Ω蓝色微型同轴线，线材端连接器型号为20454-250T-01，线位定义为1对N。工程师在排查问题时，应先确认线束型号、长度、连接器及线位定义是否与设备设计一致，再结合实际运行情况检查连接和布线，避免因规格不匹配或装配问题影响设备运行。

-------------------------------------------------------------------------------------------------------

二、工程师如何排查线束连接与信号异常？

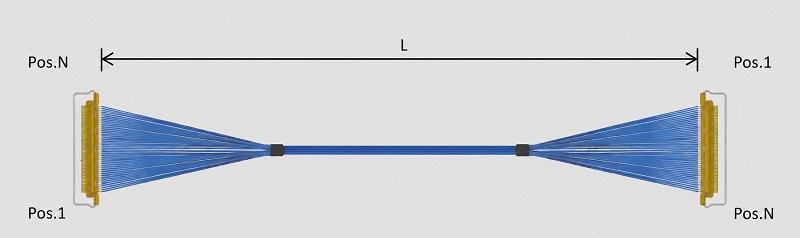

当设备出现图像异常、信号不稳定或模块连接故障时，建议先检查连接器是否完全插合、机械锁定是否到位，以及线材是否受到挤压、拉扯或过度弯折。针对82450-100B-02-D，还需要特别核对1对N线位定义，按照产品图纸逐Pin确认两端的对应关系，不能直接假定两端相同编号的Pin一一对应。同时，线材阻抗、长度、端接工艺和走线路径也应结合设备设计进行检查。CABLINE-VS系列资料中的高速传输测试结果具有特定测试条件，不能直接视为本款50Pin、200mm、50Ω线束的性能保证，实际应用应以对应系统的测试结果为准。

-------------------------------------------------------------------------------------------------------

三、线束规格不匹配会带来哪些影响？
极细同轴线束的Pin数、线长、线材规格、阻抗及连接器结构都与设备设计密切相关。如果替换产品仅在外观或Pin数上相似，却没有核对线位定义、连接器配合尺寸和线材参数，可能出现无法正常装配、信号异常或连接可靠性不足等问题。对于采购人员而言，除了比较型号和价格，还应确认产品规格、样品验证情况以及批量生产的一致性；对于工程师而言，则应结合设备端接口定义和实际使用环境验证兼容性。通过在设计和采购阶段提前核对关键参数，可以减少后期返工及故障排查成本。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议

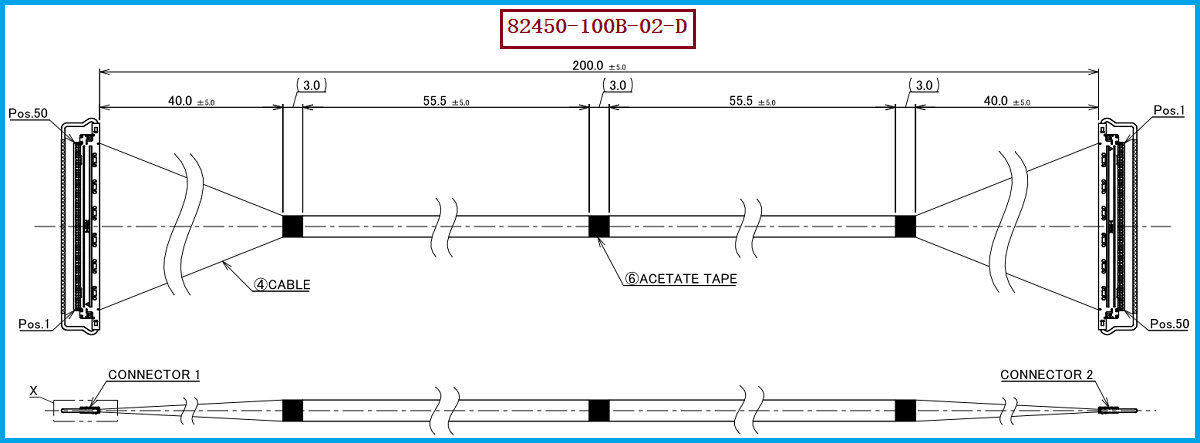

针对 I-PEX 82450-100B-02-D，选型时应重点核对50Pin配置、200mm线长、AWG #40线材、50Ω阻抗、线材端连接器型号20454-250T-01，以及1对N线位定义，并确认连接器外形尺寸、插合结构和每个Pin的实际映射关系。我们公司专注于极细同轴线束生产制造，可提供 82450-100B-02-D兼容替代线束方案，根据客户提供的产品图纸、样品和设备要求进行规格核对与样品制造。正式导入替代产品前，建议完成尺寸检查、Pin位核验、连接器插合确认及必要的电气测试，确保产品符合设备的实际使用要求，降低兼容风险。

-------------------------------------------------------------------------------------------------------

极细同轴线束的常见问题通常与规格选择、线位定义、连接器装配、线材布线和系统信号要求有关。对于82450-100B-02-D，准确确认50Pin、200mm、AWG #40、50Ω、连接器20454-250T-01及1对N线位定义，是选型、故障排查和兼容替代的重要基础。我们公司可根据客户需求提供82450-100B-02-D兼容替代线束制造支持，协助客户开展规格核对和样品验证，为工程研发、生产维护及采购供应提供更灵活的选择。
