排针的使用方法 排母连接器的生产工艺流程

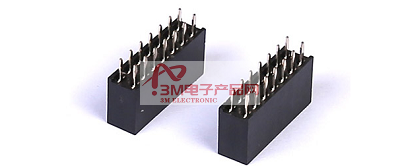

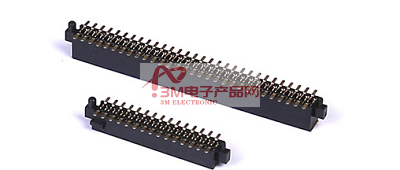

排母在我国的发展还是很迅速的，一般体积都是比较小的。由于排母本身就非常的细小，所以排母的生产要求非常精细，下面就给大家讲讲制作排母的工艺流程：

按规定长度尺寸取料、毛刺。根据排母的搭接要求进行搪锡，将铜母排用回丝擦干净，而后浸泡在氯化锌的溶液中3到5分钟左右。

取出母排并用毛刷清除其表面的锡粒，然后进行冷却，再进行清洗、晾干。
根据母排的走位方向对母排进行弯曲，母排折弯需要根据规定，一般最近绝缘子的母排支持夹板边缘要小于0.25L。

-------------------------------------------------------------------------------------------------

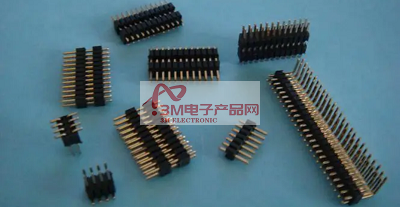

排针应用: 智能电表、仪表、载波器、UPS、变频器、行车记录仪、汽车防盗器，网络交换机、路由器、笔记本、电脑、MID.数码相机、板卡以及智能通讯产品、智能家电产品等 。

排针作用：其作用是在电路内被阻断处或孤立不通的电路之间，起到桥梁的功能，担负起电流或信号传输的任务套使。通常与排母配用，构成板对板连接；或与电子线束端配套使用，构成板对线连接；亦可独立用于板与板连接。

排针分类及种类：
1、排针按照间距划分：分0.8mm，1.0mm，1.27mm，2.0mm，2.54mm间距。
2、按照塑胶高度和塑胶数量划分（比如说单塑，双塑，3塑等)
3、按照排针的排数划分：分单排、双排、3排、4排等，
4、按照安装方式划分：180度用S表示、90度用R表示、SMT用M表示。

排针包装方式：袋装、管装，卷装。
排针材料：插针材料： 黄铜或磷青铜 ；绝缘体材料：塑胶UL 94V-0。
表面处理：镀金0.8u，镀锡、镀镍

排针的具体参数，料号内有解释：
1.排数：单排、双排可供选择。
2.PIN数：1-100P 。
3.焊接方式：直脚、弯脚、 SMT；针的大小 。
4.尺寸：外形尺寸长度、宽度、厚度，间距等。
5.间距：有0.8mm，1.0mm，1.27mm，2.0mm，2.54mm间距。

-------------------------------------------------------------------------------------------------
