I-PEX 83068-100B-01-D 0.5Pitch 20P连接器极细同轴线束替代品

一、I-PEX 83068-100B-01-D极细同轴线束产品介绍：面向高速、小型化设备的可靠连接方案
随着笔记本电脑、高性能显示设备、工业控制终端以及智能电子设备不断向轻薄化、高速化方向发展，传统FPC、FFC柔性排线在高速信号传输、抗干扰能力以及空间布局方面逐渐面临挑战。极细同轴线束（Micro Coaxial Cable Harness）凭借优异的信号完整性、良好的EMI屏蔽性能以及灵活的结构设计，成为越来越多工程师在高速内部连接方案中的优先选择。

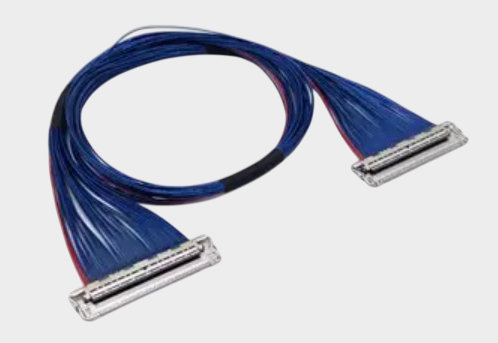

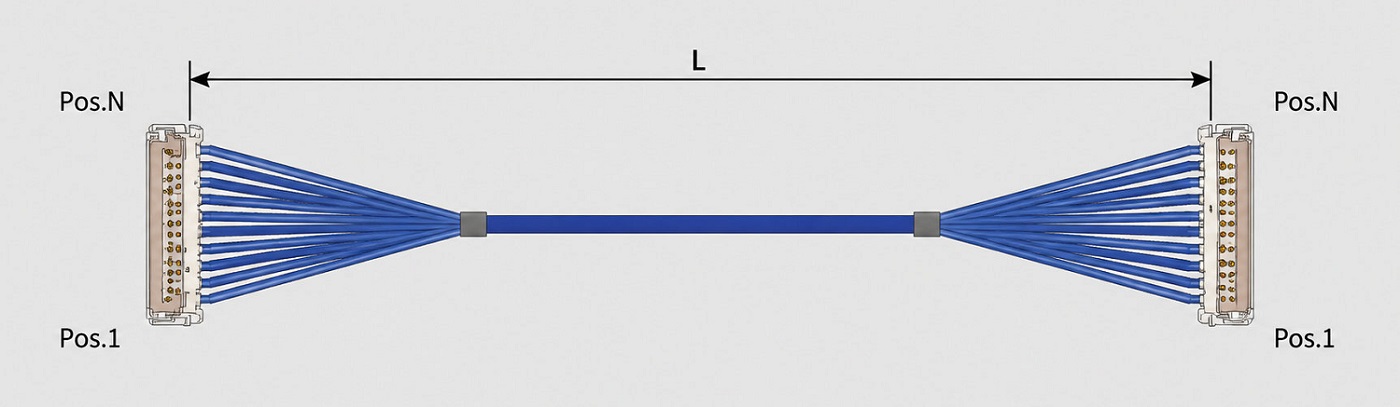

本公司专注于极细同轴线束产品的研发与制造，可根据客户设备结构、信号传输要求以及连接器规格，提供高可靠性的定制化替代方案。本次介绍的产品为 I-PEX 83068-100B-01-D 极细同轴线束兼容替代方案，该型号属于CABLINE®-VS II系列20Pin极细同轴线束产品，采用20Pin高速连接结构，线束长度约200mm，适用于空间受限且对高速信号稳定性要求较高的电子设备内部连接应用。
该极细同轴线束方案在线材端采用 20848-020T-01 连接器型号，配套使用 AWG#40 50Ω BLUE 微同轴线材，能够满足高速差分信号传输需求。通过极细同轴线结构设计，可以有效降低信号衰减、减少串扰，并提升复杂电磁环境下的稳定运行能力。

-------------------------------------------------------------------------------------------------------

二、极细同轴线和FPC、FFC，谁才是首选？高速设备内部连接方案对比分析
在电子设备内部连接领域，FPC（Flexible Printed Circuit）和FFC（Flexible Flat Cable）因成本较低、装配方便等优势，被广泛应用于普通信号传输场景。但随着高速接口、高清显示、高频通信以及智能设备性能不断提升，工程师在进行连接方案选型时，需要重点考虑信号完整性、阻抗控制、EMI防护以及长期可靠性。
相比FPC、FFC，极细同轴线束采用独立同轴结构，每根信号线均具备独立屏蔽层，可以实现更好的阻抗控制和抗干扰能力，尤其适用于高速差分信号、显示信号以及高频数据传输场景。例如在eDP显示、高速摄像模组、工业设备数据传输等应用中，极细同轴线束能够提供更加稳定的信号表现。
对于工程师而言，如果产品设计目标是轻薄化、高速化以及高可靠性，极细同轴线束通常是比FPC、FFC更具优势的连接方案；对于采购人员而言，选择具备成熟制造能力和替代开发能力的供应商，可以降低原厂料号供应风险，提高项目供应链稳定性。
针对 I-PEX 83068-100B-01-D 极细同轴线束应用需求，我们公司可提供：I-PEX 83068-100B-01-D兼容替代线束方案，支持根据客户设备尺寸、连接器要求、线材规格以及应用环境进行定制开发，帮助客户实现原型号替代、国产化替换以及供应链优化。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议：满足工程设计与采购供应需求

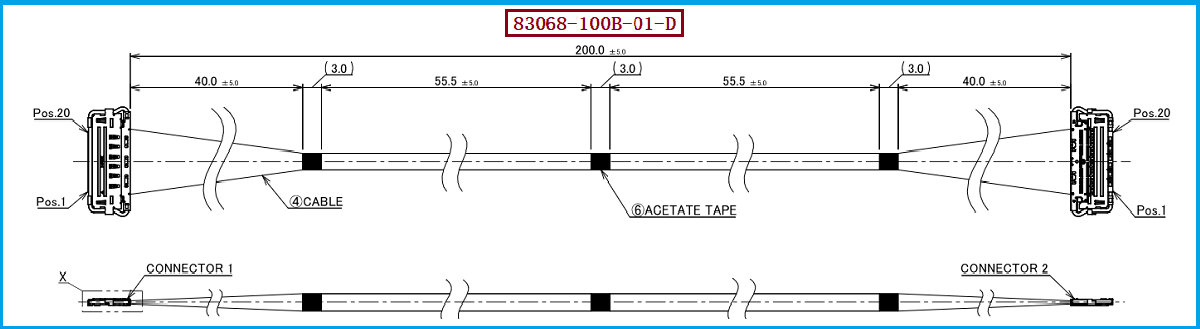

在选择极细同轴线束时，工程师需要重点确认连接器系列、Pin数量、线材规格、阻抗要求以及线束长度等关键参数。本方案对应的 I-PEX 83068-100B-01-D采用20Pin结构，线材端连接器型号为 20848-020T-01，并匹配 AWG#40 50Ω BLUE微同轴线材，能够作为高速、小型化设备内部连接的重要参考方案。
如果客户现有产品使用CABLINE-VS II系列连接结构，或者需要寻找I-PEX同系列极细同轴线束替代产品，可从以下方向进行匹配确认：首先确认连接器接口是否兼容，包括Pin数量、插接结构以及机械锁扣设计；其次确认线材参数，包括AWG规格、阻抗要求以及屏蔽性能；最后根据实际安装空间确认线束长度、出线方向以及加工方式。
我们公司可提供 I-PEX 83068-100B-01-D兼容替代线束方案，不仅支持标准规格极细同轴线束生产，同时可根据客户产品研发阶段提供样品制作、小批量验证以及批量生产服务，帮助工程团队缩短开发周期，为采购部门提供稳定可靠的供应选择。

-------------------------------------------------------------------------------------------------------

四、极细同轴线束制造服务：助力高速电子设备连接升级
随着5G通信、高性能计算、智能终端以及工业自动化设备的发展，内部高速连接组件的重要性不断提升。极细同轴线束凭借小型化、高频传输能力以及优良屏蔽性能，正在成为替代传统连接方式的重要方向。
围绕 I-PEX 83068-100B-01-D 极细同轴线束产品需求，本公司具备极细同轴线束设计、加工制造及替代开发能力，可提供包括连接器匹配、AWG#40微同轴线材应用、线束长度定制、结构优化以及批量供应在内的一站式服务。
无论是工程研发阶段的替代验证，还是量产阶段的供应链优化，我们都能够根据客户实际需求提供可靠的极细同轴线束解决方案，帮助客户提升产品性能、降低采购风险，并实现高速电子设备内部连接方案的持续优化。

-------------------------------------------------------------------------------------------------------

I-PEX 83068-100B-01-D极细同轴线束是一款面向高速、小型化电子设备的高可靠连接方案，采用20848-020T-01连接器，并匹配AWG#40 50Ω BLUE微同轴线材，具备优秀的信号完整性和抗干扰能力。相比传统FPC、FFC连接方式，极细同轴线束在高速传输领域具有明显优势。本公司可提供I-PEX 83068-100B-01-D兼容替代线束方案，满足工程研发、产品替换及批量采购需求，为客户提供稳定、高效、可靠的高速连接解决方案。
我是【 3M电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。
