I-PEX 82676-100B-01-D 0.4Pitch 30P连接器极细同轴线束替代品

一、面向高速电子设备的极细同轴线束解决方案——兼容 I-PEX 82676-100B-01-D
随着笔记本电脑、AI终端设备、高性能显示模组、工业视觉设备以及高速计算平台不断向轻薄化、高速化方向发展，设备内部对于连接线束的要求也越来越高。传统FPC排线在高速信号传输、抗电磁干扰以及信号完整性方面逐渐面临挑战，而极细同轴线束凭借优异的阻抗控制能力、低串扰特性以及良好的EMC性能，成为高速电子设备内部连接的重要解决方案。针对 I-PEX CABLINE®-UM 系列 30Pin 极细同轴线束产品，我们公司可提供 I-PEX 82676-100B-01-D 兼容替代线束方案，能够根据客户设备结构、信号传输需求以及安装环境进行定制开发，为工程师和采购人员提供稳定可靠的国产化替代选择。

-------------------------------------------------------------------------------------------------------

二、I-PEX 82676-100B-01-D极细同轴线束规格解析及连接方案

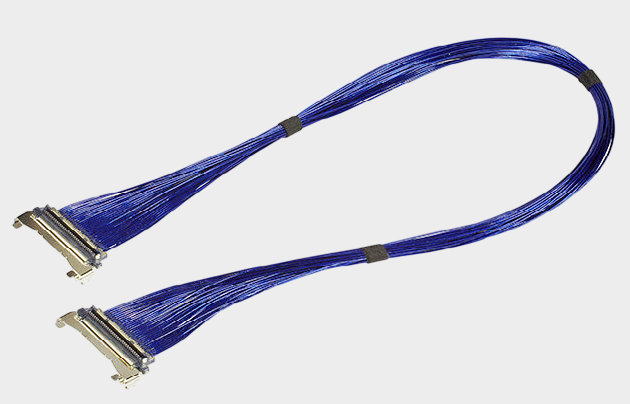

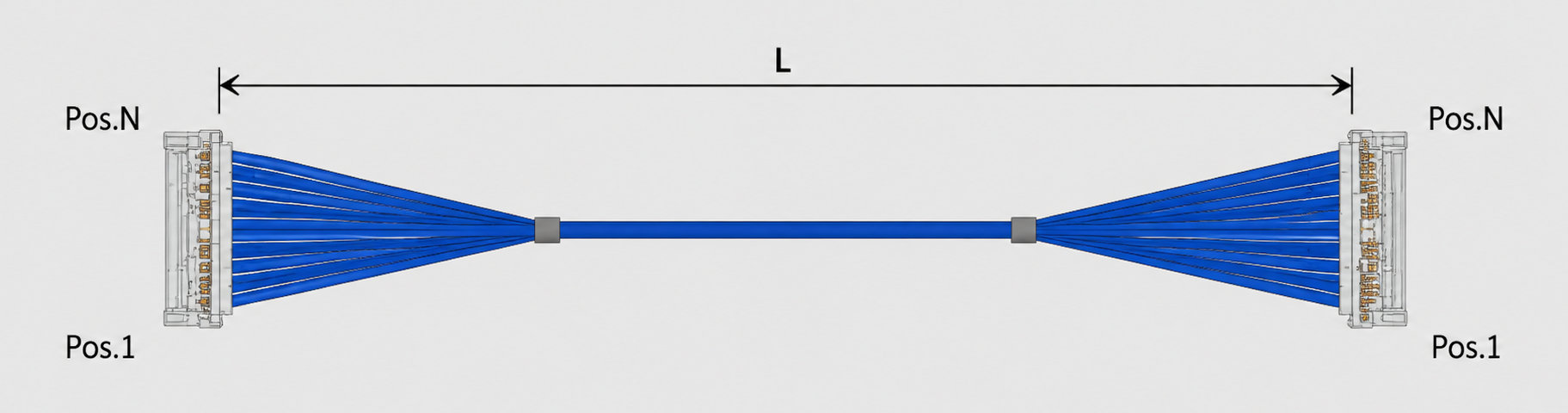

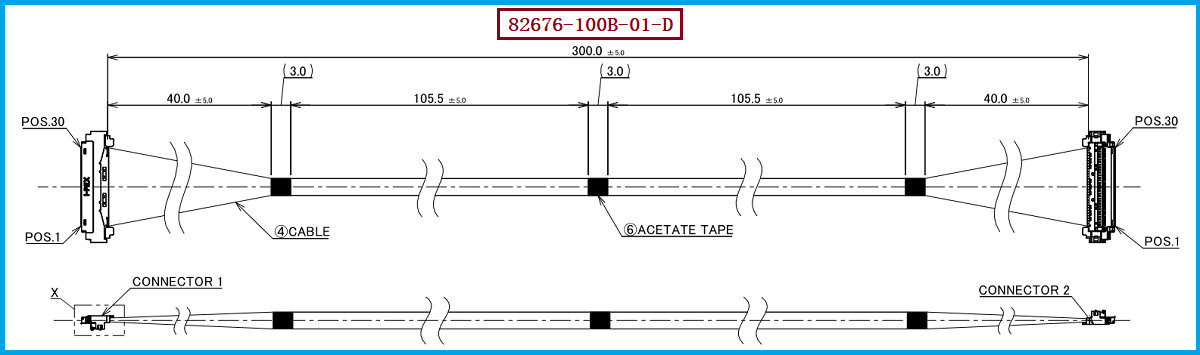

I-PEX 82676-100B-01-D 属于 CABLINE®-UM 系列 30Pin Micro-Coaxial Harness 产品，采用 1-1 两端连接结构，适用于需要双端高速连接的电子设备内部应用。该型号极细同轴线束采用 AWG#40 50 OHM BLUE（40号线径、50欧姆阻抗、蓝色外被）极细同轴线材，具有良好的高速信号传输性能和稳定的阻抗控制能力。线束两端配套使用的连接器型号为 20878-030T-01，属于 CABLINE®-UM 系列30Pin连接器组件，可匹配0.4mm超细间距高速连接需求。该方案支持高速显示、摄像模组、数据传输模块等应用场景，能够帮助设备实现更小空间内的高速、高可靠信号连接。

-------------------------------------------------------------------------------------------------------

三、极细同轴线束能抗多少伏电压？工程选型时需要关注哪些参数
在工程应用中，很多客户会关注“极细同轴线束能抗多少伏电压？”这一问题。实际上，极细同轴线束主要设计用途是高速信号传输，而不是作为大电流或高电压动力线使用，因此其耐电压能力需要结合具体线材结构、绝缘材料、屏蔽层设计以及制造规格进行确认。通常情况下，AWG#40 50Ω极细同轴线主要应用于USB4、DisplayPort、eDP、MIPI等高速信号环境，其工作重点是保证信号完整性、阻抗稳定性以及抗干扰能力。对于具体耐压等级，需要参考线材供应商提供的绝缘耐压规格以及客户产品认证要求进行验证。我们公司在生产制造极细同轴线束时，可根据客户应用需求，对线材规格、连接器匹配、长度尺寸、测试标准等进行定制，并提供满足设备可靠性要求的 I-PEX 82676-100B-01-D兼容替代线束方案。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
对于工程师进行线束设计选型时，建议重点确认连接器系列、Pin数量、线材规格、阻抗要求、线束长度以及安装空间等关键参数。如果设备原方案采用 I-PEX CABLINE-UM 30Pin系列连接结构，可优先参考 I-PEX 82676-100B-01-D 这一规格方案，其采用30Pin、AWG#40 50Ω极细同轴线以及20878-030T-01连接器组合，能够满足高密度、高速信号连接需求。在国产替代应用中，我们公司可依据原厂线束尺寸、电气性能和机械结构要求，开发生产兼容替代产品，实现连接器匹配、线序定义、长度调整以及批量供应支持，帮助客户降低采购成本，提高供应链稳定性。

-------------------------------------------------------------------------------------------------------

极细同轴线束作为高速电子设备内部连接的重要组成部分，需要同时满足高速传输、小型化设计、抗干扰以及长期可靠运行等多方面要求。针对 I-PEX CABLINE-UM 系列 30Pin 产品，我们公司具备极细同轴线束研发与制造能力，可生产 I-PEX 82676-100B-01-D兼容替代线束方案，采用 AWG#40 50 OHM BLUE极细同轴线材以及匹配 20878-030T-01连接器的连接方案，为客户提供稳定、高性能、高可靠的线束产品选择。无论是新项目开发、原厂替代还是批量采购需求，我们都能够为工程师和采购团队提供专业的极细同轴线束解决方案。
我是【 3M电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。
