I-PEX 82975-100B-01-D 0.4Pitch 10P连接器极细同轴线束替代品

一、极细同轴线束为什么适合高速、小型化设备？

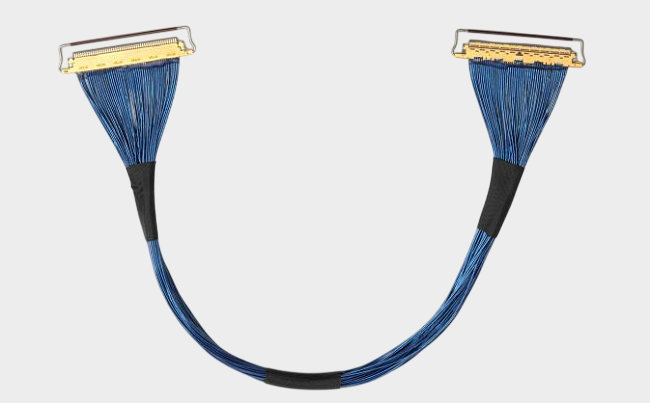

在笔记本电脑、显示设备、摄像模组、工业视觉及其他高密度电子设备中，线束不仅承担信号连接任务，还直接影响设备内部空间利用率和高速信号传输稳定性。极细同轴线束（Micro-Coaxial Harness）的核心优势在于将极细同轴线材与高密度微型连接器进行精密组合，在有限空间内实现多通道信号连接。以 I-PEX 82975-100B-01-D 为例，该产品属于CABLINE-CA系列10Pin极细同轴线束，采用40AWG Micro-Coaxial Cable、200mm线长、1-1直通连接结构，线材端配套连接器型号为 20634-210T-02，可适配 AWG#40 50 OHM, BLUE 线材。对于工程师而言，这类方案能够兼顾小型化布线与高速信号传输需求；对于采购人员而言，则可以围绕明确的料号、连接器和线材规格进行替代供应商评估。

-------------------------------------------------------------------------------------------------------

二、极细同轴线束的工作原理：从信号传输到屏蔽保护
极细同轴线束的工作原理可以从“中心导体传输信号、绝缘层隔离、屏蔽层抑制干扰、外被提供保护”来理解。高速电信号通过中心导体传输，周围的绝缘介质保持导体与屏蔽层之间的电气间隔，而屏蔽层围绕信号通道形成相对独立的电磁环境，可以降低外部干扰以及相邻信号通道之间的串扰。对于高速应用而言，50Ω阻抗特性尤其重要，它有助于减少信号在传输链路中的反射，使信号能够更加稳定地从发送端到达接收端。因此，AWG#40 50 OHM, BLUE并不只是一个线径标识，还涉及线材在高速信号系统中的电气匹配要求。与此同时，连接器也是完整传输链路的一部分，20634-210T-02作为该方案使用的线材端连接器，需要与AWG#40极细同轴线材进行精密装配，最终形成稳定的“连接器—极细同轴线—连接器”信号通道。需要说明的是，具体产品能达到的实际传输性能，还需要结合线材结构、长度、连接器、PCB走线以及实际系统进行信号完整性验证。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议

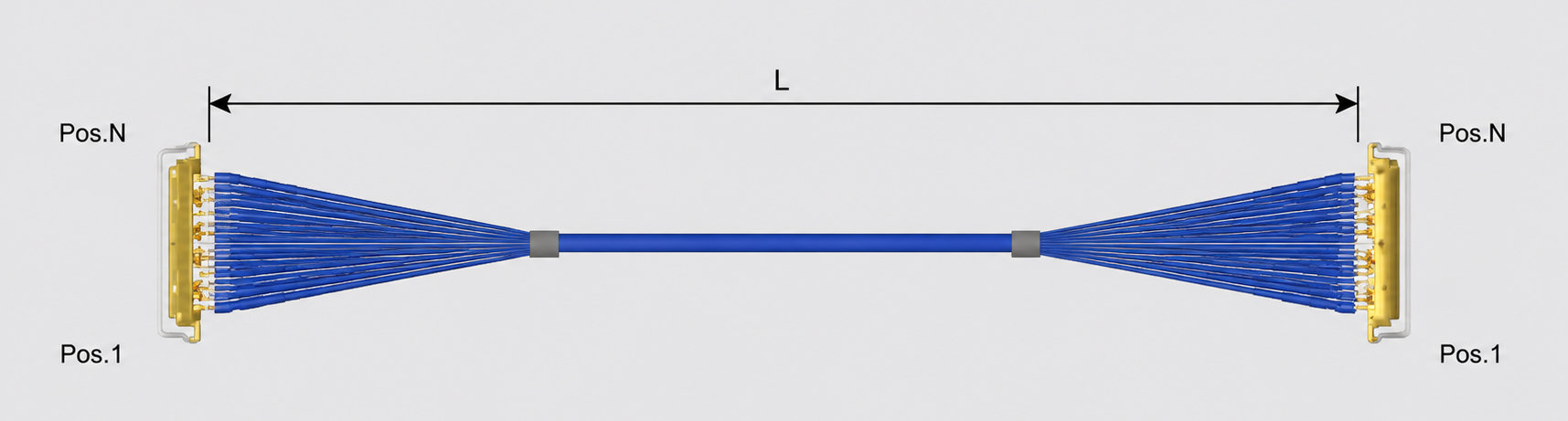

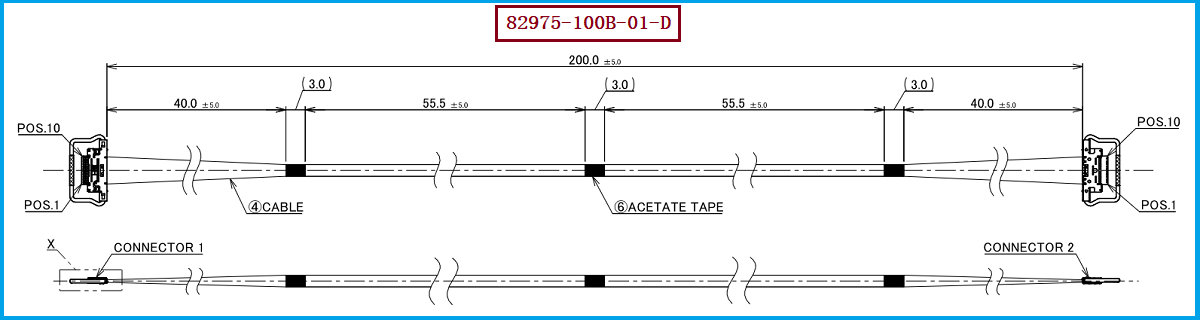

针对工程师进行兼容设计时，建议不要仅依据“10Pin”判断产品是否可以直接替代，而应同时确认产品料号、Pin数量、线长、Pin对应关系、线材规格、阻抗以及连接器型号。本次对应的产品为 I-PEX 82975-100B-01-D，其关键特征为10Pin、40AWG、200mm、1-1直通结构，线材端连接器型号为 20634-210T-02，适配 AWG#40 50 OHM, BLUE 线材。尤其需要注意，82975与同系列其他长度产品在外观及基本结构上可能具有较高相似度，但实际项目中线长和走线路径会直接影响装配及高速信号表现，因此替代时应以原设备实际尺寸和电气要求进行确认。对于采购人员而言，除了确认样品能够装配，还应关注极细同轴线加工精度、端子压接质量、线序一致性、屏蔽层处理以及批量生产稳定性。我们公司可提供 I-PEX 82975-100B-01-D 兼容替代线束方案，可围绕客户实际应用需求进行极细同轴线束的研发、打样与批量制造，为工程师提供可验证的替代选择，也为采购端提供稳定的供应渠道。

-------------------------------------------------------------------------------------------------------

四、从精密线材制造到可靠连接，打造高速设备线束方案
极细同轴线束的价值并不只是“把线做得更细”，而是在有限空间中，通过极细同轴结构、稳定阻抗、独立屏蔽以及精密连接器装配，建立可靠的高速信号传输链路。对于 I-PEX 82975-100B-01-D 这类10Pin、40AWG、200mm的极细同轴线束，工程应用需要同时兼顾机械尺寸、电气性能和生产一致性。我司专注于极细同轴线束研发与制造，可针对 20634-210T-02连接器 + AWG#40 50 OHM, BLUE线材等组合提供兼容替代制造方案，并根据客户项目需求进行长度、结构及工艺方面的定制开发，帮助客户降低对单一品牌供应的依赖。

-------------------------------------------------------------------------------------------------------

从工作原理来看，极细同轴线束是通过中心导体传输信号、绝缘层进行隔离、屏蔽层降低电磁干扰、连接器实现高密度可靠连接来完成高速信号传输。以 I-PEX 82975-100B-01-D 为代表的CABLINE-CA系列极细同轴线束，将10Pin高密度连接、40AWG极细同轴线材与微型连接器结合，可满足小型化电子设备内部连接需求。我司可提供 I-PEX 82975-100B-01-D兼容替代线束方案，配套 20634-210T-02连接器及 AWG#40 50 OHM, BLUE线材，为工程师提供可靠的设计替代参考，为采购人员提供稳定的极细同轴线束供应选择。
我是【 3M电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。
