I-PEX 83000-100B-01-D 0.5Pitch 30P连接器极细同轴线束替代品

一、面向高速电子设备内部连接的极细同轴线束方案介绍
随着笔记本电脑、超薄显示模组、工业视觉设备、AR/VR设备以及高速计算设备不断向轻薄化、高性能化方向发展，设备内部对连接线束提出了更高要求。传统排线在高速信号传输、空间布局以及电磁兼容方面逐渐面临挑战，而极细同轴线束凭借小型化、高频传输能力以及优秀的信号完整性表现，成为越来越多精密电子设备内部连接的重要方案。
本文介绍的极细同轴线束产品为 I-PEX 82999-100B-D，该产品参考 I-PEX CABLINE®-CAL 系列 30Pin Harness 方案设计，采用 CABLINE®-CAL 30Pin 极细同轴线连接结构，线束长度为 300mm，线材端配套使用连接器型号为 20777-030T-01。该方案适用于空间受限、高速信号传输要求较高的电子设备内部连接应用。
从工程应用角度来看，该类极细同轴线束采用 Micro Coaxial Cable（微型同轴线）结构，通过中心导体、绝缘层、屏蔽层以及外被层形成完整信号传输通道，可以有效降低高速传输过程中的信号衰减、串扰以及外部电磁干扰影响，为设备稳定运行提供可靠连接基础。

-------------------------------------------------------------------------------------------------------

二、I-PEX 82999-100B-D 极细同轴线束技术特点与充电应用知识解析

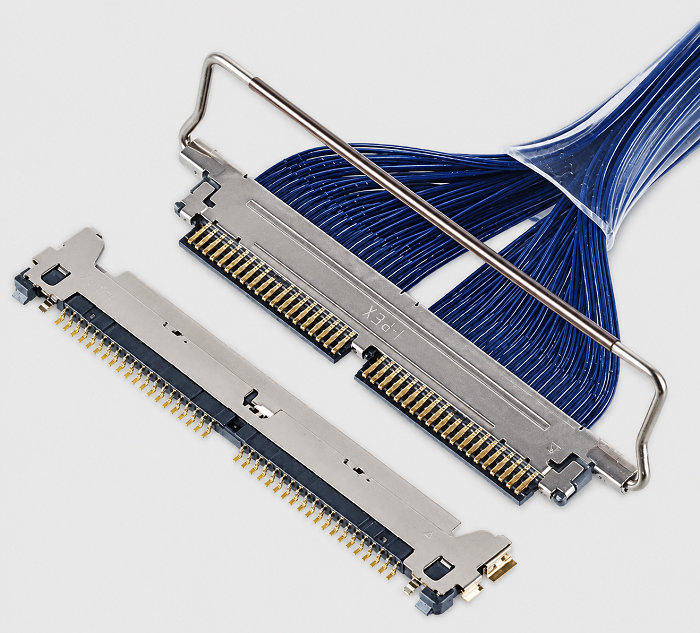

I-PEX 82999-100B-D 极细同轴线束采用 CABLINE®-CAL 系列连接方案，配套 20777-030T-01 连接器，具备 30Pin 高密度连接特点。该系列连接器支持 0.4mm Pitch 超细间距设计，并采用低高度结构，能够满足超薄设备内部空间布局需求。同时，CABLINE®-CAL 产品支持 AWG38～AWG44 Micro Coax 极细同轴线规格，其中 AWG40 是高速应用中常见规格，可兼顾线径、柔韧性以及高速传输性能。
很多工程师在进行线束选型时会关注一个问题：极细同轴可以用于充电线吗？ 从技术原理来看，极细同轴线主要优势在于高速信号传输，而不是作为传统大电流供电线使用。极细同轴线内部导体尺寸较小，设计重点是阻抗控制、信号完整性以及 EMI 抑制能力，因此更适合传输高速数据、显示信号、摄像头信号等应用。
对于充电应用而言，需要根据充电电流、电压以及功率需求进行判断。如果是普通低功率辅助供电，同时需要兼顾高速数据传输，例如 USB Type-C 内部高速信号连接场景，极细同轴技术可以作为高速信号部分的连接方案；但如果是大功率充电线路，则通常需要采用更大线径的电源导线，以满足载流能力和温升要求。因此，在产品设计阶段，工程师需要区分“高速信号传输”和“电源供电传输”的需求，避免错误选型。

-------------------------------------------------------------------------------------------------------

三、工程师与采购人员关注的选型和兼容与替代方案参考及建议
对于工程师而言，在进行 I-PEX CABLINE®-CAL 系列极细同轴线束替代设计时，需要重点确认连接器规格、Pin 数量、线束长度、线序方式以及高速信号参数。本方案 I-PEX 82999-100B-D 对应 30Pin 极细同轴线束结构，长度为 300mm，线材端连接器采用 20777-030T-01，能够满足类似 CABLINE®-CAL 30Pin Harness 应用需求。
在兼容替代方面，需要重点关注以下几个因素：首先确认连接器是否匹配，包括 30Pin 数量、0.4mm Pitch 结构以及插接方向；其次确认极细同轴线规格，包括 AWG 线径、特性阻抗以及高速信号传输要求；同时还需要确认线束长度、出线方向、端部加工方式以及设备内部空间安装条件。对于采购人员而言，除了关注产品价格，更需要关注供应商是否具备稳定量产能力、一致性控制能力以及快速定制响应能力。
我们公司专注于极细同轴线束的研发与制造，可提供 I-PEX 82999-100B-D 兼容替代线束方案，支持根据客户设备需求进行连接器匹配、线材规格调整、长度定制以及批量生产，为客户提供稳定可靠的国产化替代选择。

-------------------------------------------------------------------------------------------------------

四、极细同轴线束未来应用趋势与产品价值总结
随着 AI 设备、智能终端、高分辨率显示设备以及工业自动化产品快速发展，电子设备内部空间越来越紧凑，同时对高速数据传输可靠性的要求不断提高。极细同轴线束凭借小尺寸、高频性能、良好的信号完整性以及优秀的抗干扰能力，将继续成为精密电子设备内部连接的重要技术方向。
对于需要替代进口 Micro Coax Harness 产品的客户而言，I-PEX 82999-100B-D 极细同轴线束方案以 CABLINE®-CAL 30Pin 技术平台为基础，结合 20777-030T-01 连接器以及 300mm 线束长度设计，能够满足多种高速、小型化设备连接需求。我们公司可根据客户项目要求提供专业的极细同轴线束兼容替代方案，帮助客户实现产品优化、供应链稳定以及国产化替代。

-------------------------------------------------------------------------------------------------------

极细同轴线束并不是传统意义上的充电电源线，而是一种面向高速信号传输领域的高性能连接方案。在正确的应用场景下，它能够有效提升设备内部空间利用率和信号传输可靠性。针对 I-PEX 82999-100B-D 这类 CABLINE®-CAL 30Pin 极细同轴线束产品，我们公司具备自主制造和替代开发能力，可为客户提供高品质、高可靠性的极细同轴线束解决方案。
我是【 3M电子产品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：张经理 18913228573（微信同号）。
