I-PEX 82070-100B-02-D 0.25Pitch 30P连接器极细同轴线束替代品

一、面向高速、小型化设备连接需求的极细同轴线束解决方案
随着笔记本电脑、超薄显示设备、平板电脑、VR/AR设备以及高性能电子终端不断向轻薄化、高速化方向发展，设备内部空间越来越有限，同时对于高速信号传输、电磁兼容性（EMC）以及连接可靠性的要求也越来越高。传统FPC/FFC线缆在高速信号传输、抗干扰能力以及信号完整性方面存在一定局限，而采用Micro Coax（极细同轴线）的线束方案，凭借优异的高速传输性能、小型化结构以及良好的柔韧性，成为高密度电子设备内部连接的重要解决方案。

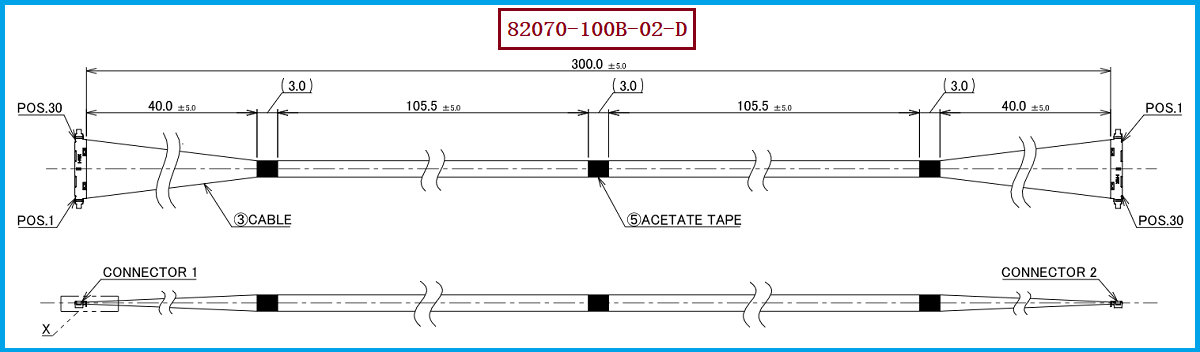

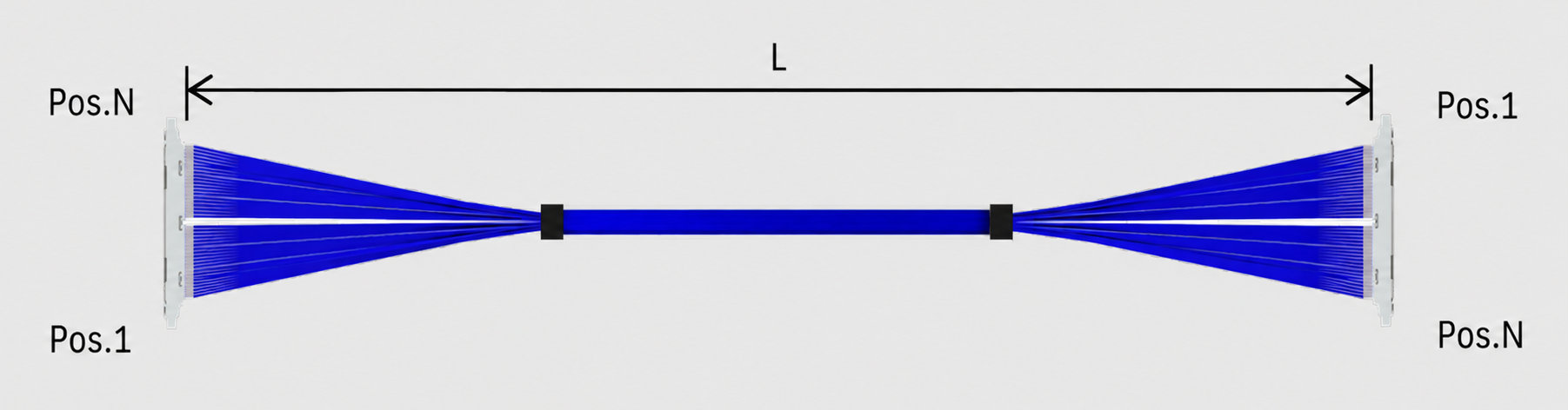

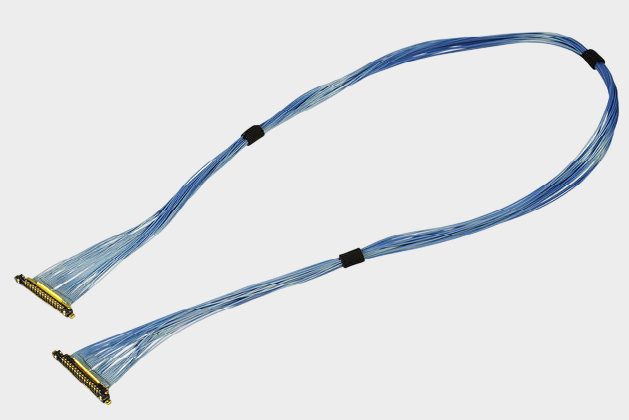

本文介绍的极细同轴线束产品型号为 I-PEX 82070-100B-02-D，该产品属于 CABLINE®-UX II 系列30Pin极细同轴线束方案，采用 #46 50Ω Micro Coax极细同轴线材（BLUE），线材端配套使用 20532-030T-02连接器。该方案适用于对空间尺寸、信号传输性能以及连接可靠性要求较高的电子设备内部连接应用。
作为专业极细同轴线束制造企业，我们公司可提供：I-PEX 82070-100B-02-D兼容替代线束方案，帮助客户实现同规格、高性能、高可靠性的国产化替代及供应链优化。

-------------------------------------------------------------------------------------------------------

二、I-PEX 82070-100B-02-D极细同轴线束产品特点及工程应用价值
从工程应用角度来看，I-PEX 82070-100B-02-D采用30Pin结构设计，匹配CABLINE-UX II系列连接系统，线束端使用 20532-030T-02连接器，搭配 AWG #46 50Ω Micro Coax极细同轴线材（BLUE），能够满足高速差分信号传输过程中对于阻抗控制、信号稳定性以及空间布局的综合需求。
极细同轴线束相比普通排线具有更加优异的屏蔽性能。每根Micro Coax线内部均由中心导体、绝缘层、屏蔽层以及外被结构组成，可有效降低外部电磁干扰（EMI）对高速信号的影响，同时减少信号之间的串扰。因此，该类线束广泛应用于显示模组、高速摄像头、笔记本电脑内部连接、智能终端以及精密电子设备等高速信号传输场景。
在极细同轴线芯线导体设计中，镀银导体是一项重要技术方案。由于高速信号传输过程中存在趋肤效应，信号电流主要集中在导体表面区域，而银具有优良的导电性能，因此在线芯导体表面进行镀银处理，可以有效降低高频信号传输损耗，提高信号完整性。同时，镀银层能够提升导体抗氧化能力，增强长期使用过程中的稳定性，并改善线束加工过程中与连接器端子的连接可靠性。
对于高速Micro Coax应用而言，镀银铜导体不仅能够满足高速信号传输要求，还能够提升产品在复杂环境中的可靠性，是高性能极细同轴线束产品的重要材料选择。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
针对工程师和采购人员在极细同轴线束选型过程中，需要重点确认以下几个关键参数：首先需要确认连接器系列及Pin数匹配，I-PEX 82070-100B-02-D采用30Pin CABLINE-UX II连接方案，对应线材端连接器型号为 20532-030T-02；其次需要确认线材规格，包括导体尺寸、阻抗要求以及线材类型，本产品采用 AWG #46 50Ω Micro Coax（BLUE）极细同轴线材，满足高速信号传输对于阻抗一致性和信号稳定性的要求。
在进行兼容替代开发时，还需要综合评估以下因素：线束长度、连接器安装结构、出线方向、屏蔽方式、接地设计、设备内部安装空间以及批量生产一致性。仅保证连接器外形匹配并不能完全满足替代需求，还需要确保电气性能、机械可靠性以及长期使用稳定性。
我们公司可提供：I-PEX 82070-100B-02-D兼容替代线束方案，可根据客户原始样品、图纸或技术要求，完成连接器匹配、AWG #46 50Ω Micro Coax线材选型、精密加工、屏蔽处理以及批量制造，为客户提供稳定可靠的极细同轴线束替代产品。

-------------------------------------------------------------------------------------------------------

四、专业极细同轴线束制造能力，助力客户实现可靠连接升级
极细同轴线束作为高速电子设备内部的重要连接组件，其性能直接影响整机的数据传输稳定性和产品可靠性。I-PEX 82070-100B-02-D采用CABLINE-UX II 30Pin连接结构、20532-030T-02连接器以及AWG #46 50Ω Micro Coax线材，兼具小型化、高速传输以及优异抗干扰能力，适用于空间受限且对信号质量要求较高的应用场景。

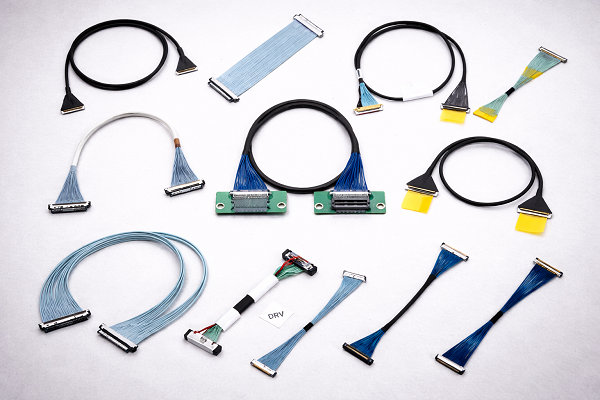

我们公司专注于极细同轴线束研发与制造，可提供从线材选型、连接器匹配、精密加工到批量生产的一站式解决方案。针对I-PEX CABLINE-UX II系列应用需求，我们能够提供高可靠兼容替代方案，满足客户在笔记本电脑、显示设备、智能终端、高速通信设备等领域对于高性能线束产品的需求。

-------------------------------------------------------------------------------------------------------

I-PEX 82070-100B-02-D极细同轴线束以30Pin高速连接结构、20532-030T-02连接器以及AWG #46 50Ω Micro Coax线材为核心，具备小型化、高速信号传输、优异屏蔽性能和高可靠连接特点。通过专业制造能力与工程开发经验，我们公司可为客户提供该型号兼容替代线束产品，帮助客户实现供应链优化、国产化替代以及高可靠电子连接解决方案。
我是【 3M电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。
