I-PEX 82439-100B-02-D 0.25Pitch 40P连接器极细同轴线束替代品

一、300mm极细同轴线束满足高密度高速连接需求

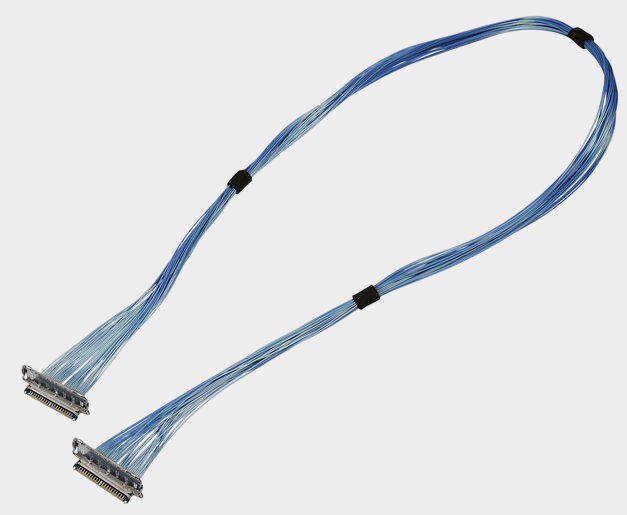

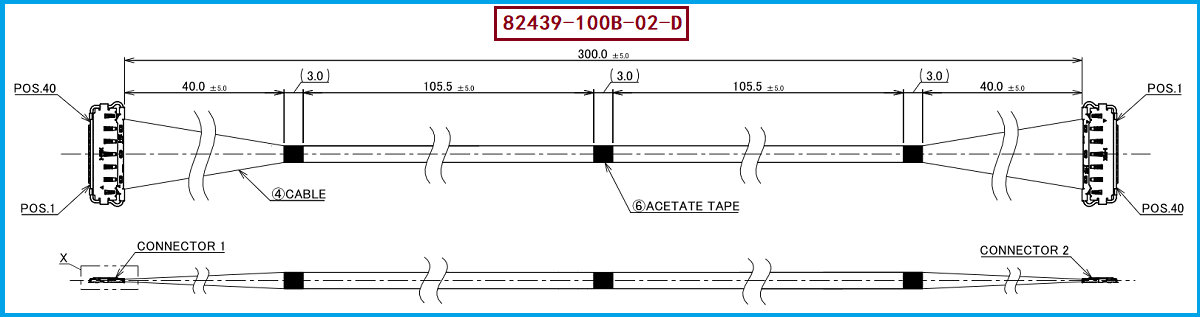

I-PEX 82439-100B-02-D 是一款40Pin极细同轴线束产品，采用46AWG极细同轴线，线束长度为300mm，线位定义为1对N，配套使用的线材端连接器型号为20974-040T-01。对于工程师而言，这类极细同轴线束适用于设备内部空间有限、布线密度较高且需要进行高速信号连接的应用环境，在线束设计和选型过程中，除了关注40Pin数量、46AWG线材规格及300mm长度外，还需要确认连接器结构、线位定义、端接方式及屏蔽处理等因素。对于采购人员来说，明确原始产品料号、线束长度、线位定义及配套连接器型号，有助于提高技术确认和供应商沟通效率。我们公司专注于极细同轴线束的生产制造，可根据客户实际需求开发与I-PEX 82439-100B-02-D结构和应用要求相匹配的兼容替代产品。

-------------------------------------------------------------------------------------------------------

二、做4K图像传输的极细同轴线需要满足什么指标？
4K图像传输对极细同轴线束的要求，不能只看线材是否足够细，更需要从整个高速传输链路进行评估。对于工程师来说，首先需要根据实际采用的图像接口和传输速率确认线束的性能目标，例如不同的4K设备可能采用不同的显示或图像传输协议，因此对应的信号频率、带宽和测试要求也会有所不同。在极细同轴线束设计中，阻抗一致性、插入损耗、回波损耗、串扰、屏蔽效果以及各通道之间的长度一致性，都是影响4K图像传输稳定性的重要因素；同时，I-PEX 82439-100B-02-D 的线束长度达到300mm，相比更短的线束，在高速传输应用中更需要关注长度增加后对信号衰减和整体信号完整性的影响。对于采购人员而言，在寻找替代线束时，建议同时向供应商明确实际接口类型、目标传输速率、线束长度及相关测试要求，而不是仅按照40Pin或46AWG进行简单采购。我们公司可提供I-PEX 82439-100B-02-D兼容替代线束方案，并可根据实际4K图像传输应用需求，对线材规格、线束长度、屏蔽结构、线位定义及端接方式进行针对性开发。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
针对 I-PEX 82439-100B-02-D 进行选型和兼容替代开发时，建议工程师重点确认原产品的40Pin结构、46AWG极细同轴线、300mm线束长度、1对N线位定义以及线材端使用的连接器型号20974-040T-01，同时结合实际设备的安装空间、线束弯折要求及高速信号性能要求进行综合判断。对于应用于4K图像传输的项目，还应重点确认实际图像接口的传输方式及对应的性能指标，并通过样品阶段的阻抗、损耗、串扰及实际系统测试验证线束是否满足使用要求。在兼容替代过程中，不建议仅根据产品外观、Pin数量和线束长度进行简单复制，因为极细同轴线束的高速性能还会受到线材结构、屏蔽接地方式、端接一致性及连接器装配质量等因素影响。对于采购人员来说，如能提供原始料号、产品样品、尺寸资料和明确的线位要求，将有助于提高技术确认和报价效率，也能够减少后续批量采购过程中的规格偏差风险。

-------------------------------------------------------------------------------------------------------

四、从工程打样到批量采购的极细同轴线束制造支持
对于 I-PEX 82439-100B-02-D 这类40Pin、46AWG、300mm、1对N线位定义的极细同轴线束产品，兼容替代开发需要同时兼顾结构匹配、装配可靠性和实际高速传输需求。我们公司可根据客户提供的产品料号、样品、图纸或具体技术要求，对线束长度、线材规格、Pin位定义、连接器结构及端接方式进行针对性开发，并围绕配套使用的20974-040T-01相关连接器结构进行装配确认。在工程打样阶段，可根据客户实际项目要求确认线序、尺寸、安装空间及相关性能需求，为后续样品验证提供基础；进入批量采购阶段后，则可进一步围绕产品一致性、规格稳定性及持续供货需求进行生产安排，为工程师的研发验证和采购人员的供应链选择提供更灵活的极细同轴线束制造支持。

-------------------------------------------------------------------------------------------------------

I-PEX 82439-100B-02-D 是一款采用40Pin、46AWG极细同轴线、300mm长度及1对N线位定义的极细同轴线束产品，线材端配套使用的连接器型号为20974-040T-01。对于4K图像传输应用，极细同轴线束需要综合关注实际传输接口、阻抗一致性、插入损耗、回波损耗、串扰、屏蔽效果及线束长度等因素，尤其是300mm线长条件下，更应通过实际应用测试确认整体信号性能。作为极细同轴线束生产制造企业，我们可根据客户的实际应用需求，提供I-PEX 82439-100B-02-D兼容替代极细同轴线束开发与定制服务，为客户的产品研发、样品验证及后续批量采购提供可靠、灵活的线束供应支持。
