I-PEX 83005-100B-01-D 0.25Pitch 40P连接器极细同轴线束替代品

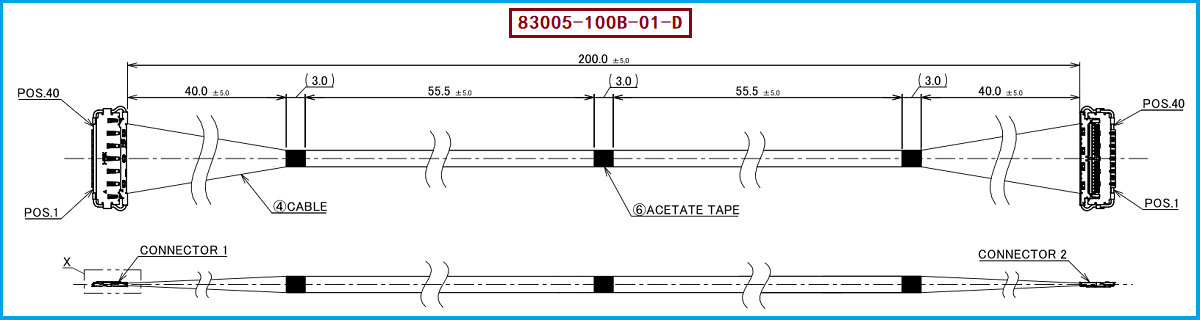

I-PEX 83005-100B-01-D、20974-040T-01连接器、AWG46 50Ω极细同轴线束
一、面向高速小型化设备的83005-100B-01-D兼容替代线束方案
在笔记本电脑、工业相机、高速显示模组及其他空间受限的电子设备中，极细同轴线束不仅需要满足高密度布线要求，还需要兼顾信号完整性、柔性、EMI控制以及连接可靠性。针对 I-PEX 83005-100B-01-D，该型号属于 CABLINE-CX II 40Pin 极细同轴线束方案，采用 AWG#46 50Ω, BLUE 极细同轴线，并为 L=200mm、1-1 Wiring 的线束结构。线材端配套使用的连接器型号为 20974-040T-01，适用于对应的40Pin连接器系统。我们公司专注于极细同轴线束的生产制造，可根据客户现有产品规格、连接器配置、线长及线序要求，提供 I-PEX 83005-100B-01-D 兼容替代线束方案，帮助客户在产品开发、样品验证及批量采购阶段获得更灵活的供应选择。

-------------------------------------------------------------------------------------------------------

二、如何确保连接器与AWG#46 50Ω极细同轴线实现阻抗匹配？
对于高速极细同轴线束而言，“能够压接”并不等于“能够稳定传输高速信号”，工程设计中更关键的问题是连接器与线材之间的阻抗连续性。以 83005-100B-01-D 的替代开发为例，线束使用 AWG#46 50Ω, BLUE 极细同轴线，因此需要从线材的中心导体尺寸、绝缘层结构、屏蔽层尺寸以及连接器端的端接结构进行整体匹配。我们在开发兼容替代方案时，会重点关注线缆特性阻抗与连接器接口结构之间是否存在明显的阻抗突变，并通过合理控制剥线尺寸、芯线与端子的压接位置、屏蔽层与接地结构以及信号线之间的相邻关系，尽量保持完整、连续的50Ω传输路径。对于工程师而言，建议在样品确认阶段进一步结合实际应用进行阻抗、插入损耗、回波损耗及信号完整性验证，而采购人员在选择替代供应商时，则应重点确认供应商是否能够按照原型号的连接器、线材规格和线序要求进行一致性制造，而不是仅比较外观尺寸和价格。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
在选型方面，如果客户现有设备使用 I-PEX 83005-100B-01-D，建议首先确认原线束的核心匹配条件，包括 40Pin、AWG#46 50Ω极细同轴线、200mm线长、1-1 Wiring 以及线材端使用的 20974-040T-01 连接器配置；这些参数共同决定了替代线束是否能够实现结构与电气层面的兼容。尤其对于高速信号应用，采购替代产品时不应只确认“40Pin是否相同”，还应确认线材规格是否为 AWG#46 50Ω、连接器接口是否与现有系统匹配、Pin定义是否保持1-1对应，以及屏蔽与接地结构是否满足实际应用要求。对于需要非标准长度或特殊线序的项目，我们公司也可根据客户图纸、样品或技术要求进行定制开发，在保持原系统接口匹配的基础上提供不同线长及应用配置的极细同轴线束解决方案。对于工程师，建议优先通过样品进行装配和电气测试；对于采购人员，则建议从规格一致性、样品验证、批量稳定性和交付能力等方面综合评估兼容替代方案。

-------------------------------------------------------------------------------------------------------

四、专业制造能力，为83005-100B-01-D提供稳定的替代供应选择
作为极细同轴线束生产制造商，我们致力于为客户提供面向实际装配和应用需求的定制化兼容替代方案。针对 I-PEX 83005-100B-01-D，我们可围绕 40Pin连接结构、20974-040T-01线材端连接器、AWG#46 50Ω, BLUE极细同轴线、200mm线长及1-1 Wiring 等关键条件进行线束制造与开发，并根据客户项目需求进一步确认线序、尺寸、端接方式和其他技术细节。我们的目标不仅是提供一条外观相似的线束，更是从连接器适配、线材阻抗、端接工艺、屏蔽接地及装配可靠性等方面，为工程项目提供更具实际应用价值的兼容替代选择。我们公司可提供 I-PEX 83005-100B-01-D 兼容替代线束方案，适用于客户的产品开发、维修替换、样品验证及批量采购需求。

-------------------------------------------------------------------------------------------------------

对于需要采购或开发 I-PEX 83005-100B-01-D 替代产品的工程师和采购人员而言，选择兼容线束时应重点关注产品型号对应关系、40Pin接口、20974-040T-01 线材端连接器、AWG#46 50Ω, BLUE 极细同轴线以及200mm、1-1线序等核心条件。同时，高速应用中的阻抗匹配不能仅通过外观判断，而需要从线材、连接器端接及整体传输路径进行综合控制。凭借极细同轴线束制造与定制能力，我们可为客户提供 83005-100B-01-D 兼容替代线束方案，帮助客户获得更灵活、可靠的极细同轴线束供应选择。
