I-PEX 82440-100B-02-D 0.4Pitch 10P连接器极细同轴线束替代品

一、I-PEX 82440-100B-02-D产品结构与基本特点

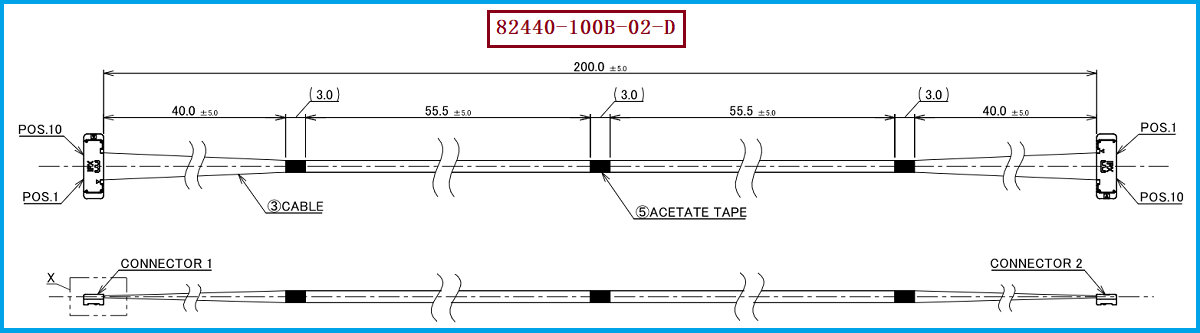

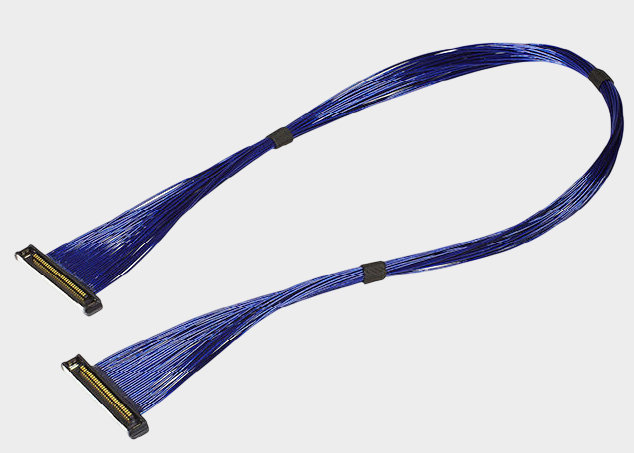

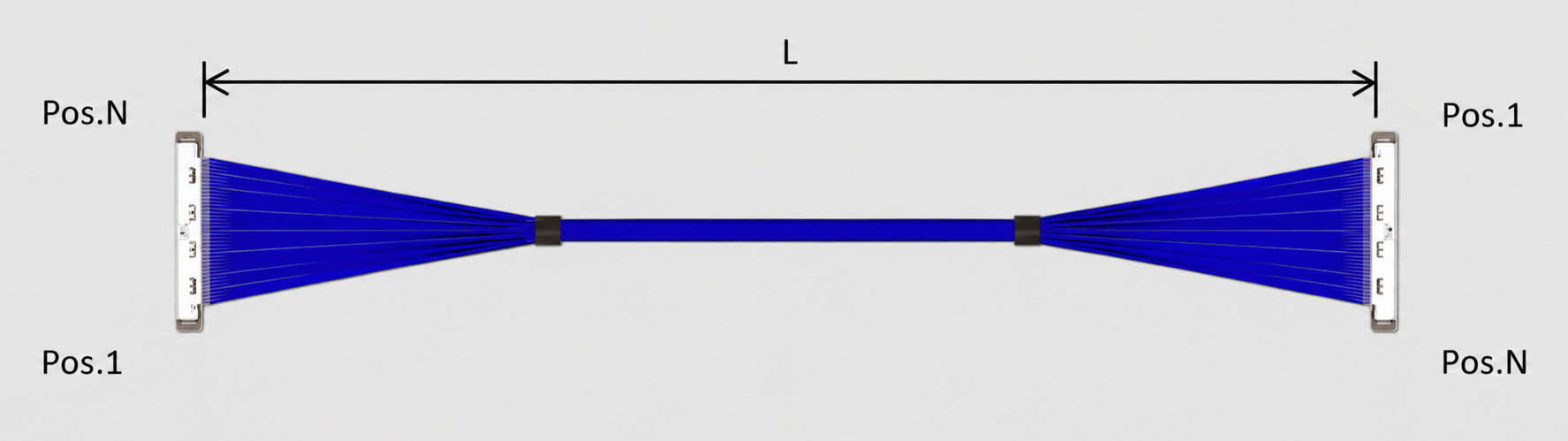

I-PEX 82440-100B-02-D是一款10Pin极细同轴线束组件，属于CABLINE-SS系列产品。该产品采用Micro-Coaxial AWG#40线材，线束长度为200mm，线位定义为1-N，主要用于设备内部的小型化高速连接场景。CABLINE-SS系列连接结构具有0.4mm间距、小型化、垂直插拔及水平出线等特点，能够适应笔记本电脑、显示设备、摄像头模组以及其他空间受限电子设备的内部布线需求。对于极细同轴线束生产制造而言，除了需要保证线束整体尺寸满足安装要求外，还需要对连接器Pin数、线材规格、线束长度、线序及端接位置进行严格控制，从而保证产品能够满足实际装配和使用要求。

-------------------------------------------------------------------------------------------------------

二、20373-R10T-06连接器与AWG#40 50 OHM线材配套应用
根据相关产品信息，此款极细同轴线束上使用的线材端连接器型号为20373-R10T-06，对应10Pin规格，可与CABLINE-SS系列相关连接结构配套使用。本款线束采用的线材规格为AWG#40、50 OHM、BLUE。对于高速极细同轴线束来说，连接器和线材之间的匹配非常重要，线材规格不仅关系到整体线束的外径和柔性，也会影响高速信号传输过程中的阻抗稳定性。在生产类似I-PEX 82440-100B-02-D的兼容替代线束时，需要综合确认连接器结构、Pin数、线材AWG规格、阻抗、颜色、长度及线序要求，避免仅按照外观进行替代，而忽略实际设备对电气性能和机械尺寸的要求。

-------------------------------------------------------------------------------------------------------

三、极细同轴线束是如何降低干扰的
极细同轴线束能够应用于高速信号传输，其中一个重要原因就是其线材本身具有较好的屏蔽结构。极细同轴线通常由中心导体、绝缘层、屏蔽层及外部保护层组成，中心导体负责信号传输，外围屏蔽层则可以在一定程度上降低外部电磁环境对内部信号的影响。当设备内部同时存在高速信号、电源线路及其他电子元器件时，周围产生的电磁干扰可能影响信号稳定性，而极细同轴线的屏蔽结构能够帮助降低外部干扰耦合进入信号线路的可能。同时，多根极细同轴线组合成线束后，每根信号线具有相对独立的传输结构，也有助于降低相邻线路之间的串扰。除此之外，合理的阻抗控制同样是保证高速信号质量的重要因素，本款产品所采用的AWG#40、50 OHM线材，在兼容替代产品开发过程中，需要关注线材阻抗、剥线尺寸、屏蔽层处理及端接工艺的一致性，减少因结构变化造成的信号反射和传输性能波动。

-------------------------------------------------------------------------------------------------------

四、I-PEX 82440-100B-02-D兼容替代极细同轴线束生产参考
对于工程师和采购人员而言，在选择I-PEX 82440-100B-02-D兼容替代极细同轴线束时，建议重点确认连接器型号、Pin数、线材规格、阻抗、线束长度及线序等关键参数。本款产品可参考10Pin结构、20373-R10T-06线材端连接器、AWG#40、50 OHM、BLUE极细同轴线材以及200mm线束长度进行开发，同时还需要根据实际设备确认完整的连接器配合关系和1-N线位定义。我们公司专注于极细同轴线束的生产制造，可根据客户提供的样品、图纸或技术参数，对线材规格、线束长度、Pin数、线序及相关结构进行定制化生产。对于I-PEX 82440-100B-02-D这类产品，我们可提供兼容替代极细同轴线束，并根据实际应用要求进行相应的产品开发与制造，为客户提供更多高速连接线束选择。

-------------------------------------------------------------------------------------------------------

I-PEX 82440-100B-02-D是一款采用10Pin结构、AWG#40极细同轴线材的CABLINE-SS系列线束产品，线束长度为200mm，线位定义为1-N，并配套20373-R10T-06规格的线材端连接器。极细同轴线束通过自身的屏蔽结构、相对独立的信号传输方式以及合理的阻抗控制，能够在一定程度上降低外部电磁干扰和线路之间的串扰，为高速电子设备内部信号连接提供稳定的线束支持。我们公司可根据客户的产品型号、样品、图纸及技术要求，生产制造I-PEX 82440-100B-02-D兼容替代极细同轴线束及其他规格的定制化极细同轴线束产品。
