I-PEX 82894-100B-02-D 0.4Pitch 26P连接器极细同轴线束替代品

一、I-PEX 82894-100B-02-D极细同轴线束，满足高速信号传输与小型化设备连接需求
随着电子设备不断向轻薄化、高速化以及高集成化方向发展，设备内部对于连接线束的要求也越来越高。传统FPC排线在部分高速信号传输应用中，容易受到阻抗变化、电磁干扰以及信号衰减等因素影响，而极细同轴线束凭借稳定的阻抗控制能力、优异的屏蔽性能以及良好的高速传输特性，逐渐成为高精密电子设备内部信号连接的重要选择。
对于工程师和采购人员而言，在选择高速信号连接线束时，需要综合考虑连接器规格、线材类型、传输性能、空间布局以及产品可靠性。针对I-PEX CABLINE-UA II系列极细同轴线束应用需求，我司具备极细同轴线束研发与生产制造能力，可根据客户产品结构和性能要求，提供对应规格的兼容替代产品，满足高速信号传输设备的应用需求。

-------------------------------------------------------------------------------------------------------

二、I-PEX 82894-100B-02-D极细同轴线束结构特点及应用领域

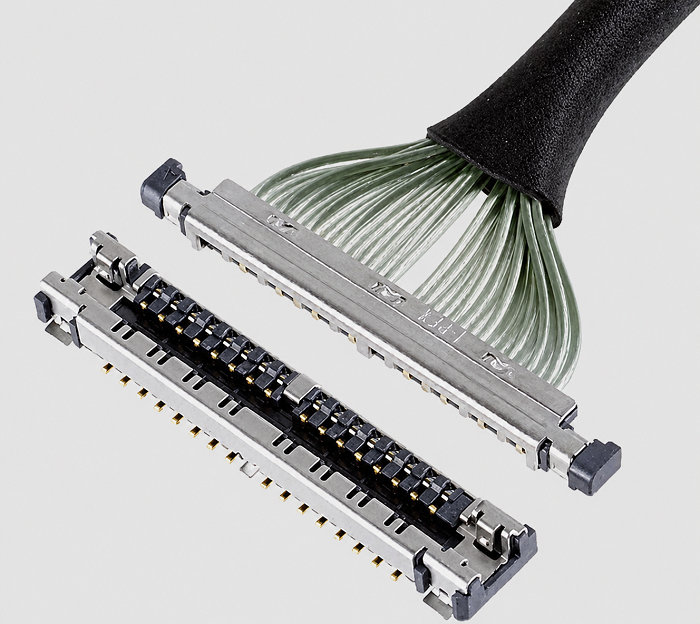

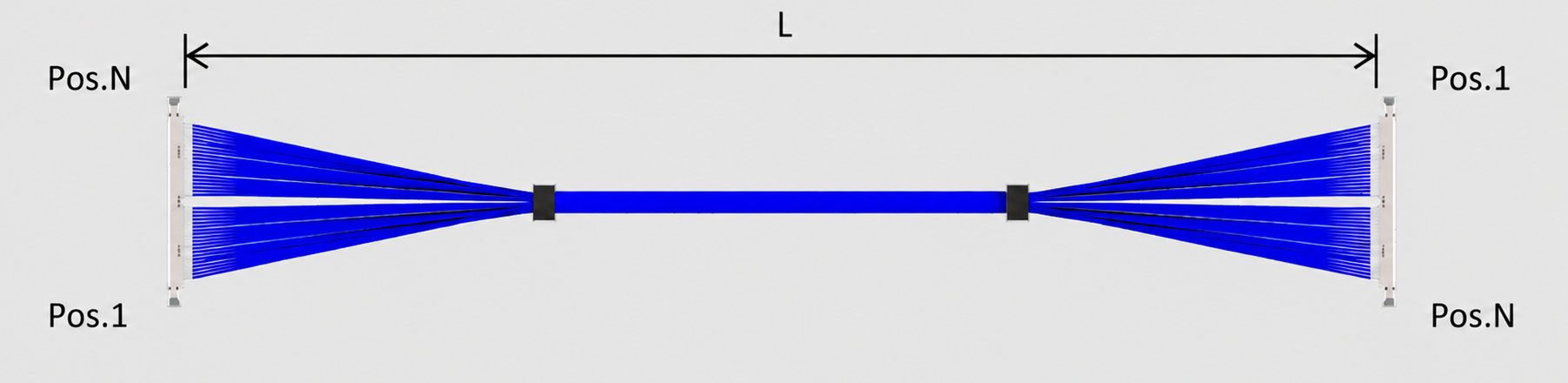

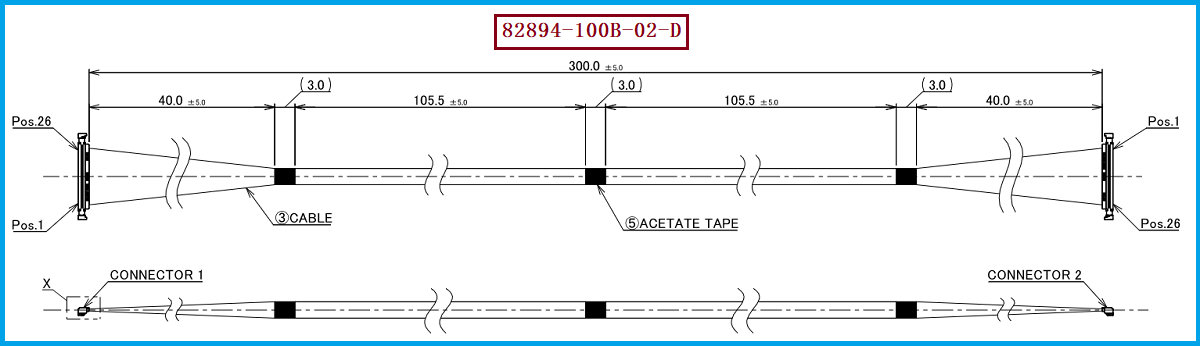

I-PEX 82894-100B-02-D是一款CABLINE-UA II系列26Pin极细同轴线束产品，采用Micro Coaxial Cable（极细同轴线）结构设计，线材端配套连接器型号为82894-100B-02-D，线位定义为1对N。该产品主要面向空间受限、高速信号传输要求较高的电子设备内部连接应用。
极细同轴线束主要由中心导体、绝缘层、屏蔽层以及外被层组成。其中中心导体负责信号传输，绝缘层用于保持稳定电气性能，屏蔽层能够降低外部电磁干扰以及内部信号串扰，外被层则为线束提供机械保护。相比普通线材，极细同轴线束具有更好的高频传输能力和信号完整性表现，适用于MIPI、eDP、LVDS、USB高速信号以及高清图像传输等应用。
I-PEX CABLINE-UA II系列连接器采用0.3mm Pitch超小间距设计，具备小型化、高密度连接特点，同时支持极细同轴线应用，可以满足笔记本电脑显示模组、工业摄像设备、医疗影像设备、VR/AR设备、机器视觉系统以及自动化检测设备等领域对于轻量化和高速传输的需求。

-------------------------------------------------------------------------------------------------------

三、极细同轴线束选型和兼容与替代方案参考及建议
在进行极细同轴线束选型时，工程师通常需要重点确认连接器系列、Pin数量、线材规格、阻抗要求、线束长度、信号类型以及安装环境等关键参数。对于I-PEX 82894-100B-02-D这类产品而言，替代开发过程中需要重点匹配CABLINE-UA II系列连接结构、26Pin规格、极细同轴线材特性以及1对N线位定义，确保替代产品能够满足原设备的机械安装和电气性能要求。
在高速信号传输应用中，极细同轴线束的性能不仅取决于连接器，还与线材结构密切相关。合理选择AWG规格、控制阻抗一致性、优化屏蔽设计以及降低插损，可以有效提升整体信号传输稳定性。采购人员在导入替代产品时，也需要关注供应商的生产能力、品质控制能力以及批量交付稳定性。
我们公司可提供 I-PEX 82894-100B-02-D兼容替代线束方案，根据客户设备需求进行极细同轴线束设计开发和生产制造，在连接器匹配、线材选择、线序定义以及产品性能测试等方面提供完整支持，帮助客户实现高速连接线束的国产化替代和供应链优化。

-------------------------------------------------------------------------------------------------------

四、极细同轴线束制造能力与产品应用价值总结
极细同轴线束作为高速电子设备内部的重要连接组件，对生产工艺和品质控制具有较高要求。在制造过程中，需要严格控制线材加工尺寸、端部处理精度、连接器组装一致性以及电气性能检测，确保产品具备稳定可靠的信号传输能力。
I-PEX 82894-100B-02-D极细同轴线束采用CABLINE-UA II系列连接器结构，具备小型化、高密度、高速传输以及良好抗干扰性能，能够满足现代电子设备对于高性能内部连接的需求。凭借极细同轴线束研发制造经验，我司可根据客户提供的产品规格、应用环境以及性能要求，提供对应的极细同轴线束定制生产和兼容替代服务，为高速信号传输领域提供稳定可靠的连接解决方案。

-------------------------------------------------------------------------------------------------------

I-PEX 82894-100B-02-D极细同轴线束采用CABLINE-UA II系列连接结构，具备26Pin高密度连接、小型化设计、高速信号传输以及优良电磁屏蔽性能等特点，能够满足现代电子设备对于轻薄化、高可靠性以及高速数据传输的应用需求。该产品配套线材端连接器型号为82894-100B-02-D，线位定义为1对N，在实际应用中适用于笔记本电脑、高清显示模组、工业摄像设备、机器视觉、医疗影像以及VR/AR等多种精密电子设备内部连接场景。
我是【 3M电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：张经理 18913228573（微信同号）。
