I-PEX 83040-100B-01-D 0.4Pitch 50P连接器极细同轴线束替代品

一、产品规格与结构特点：I-PEX 83040-100B-01-D

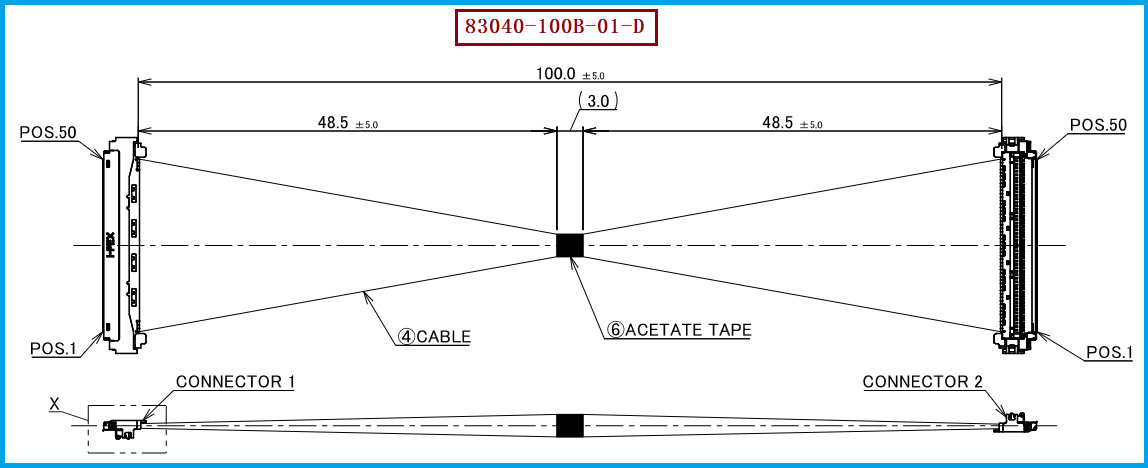

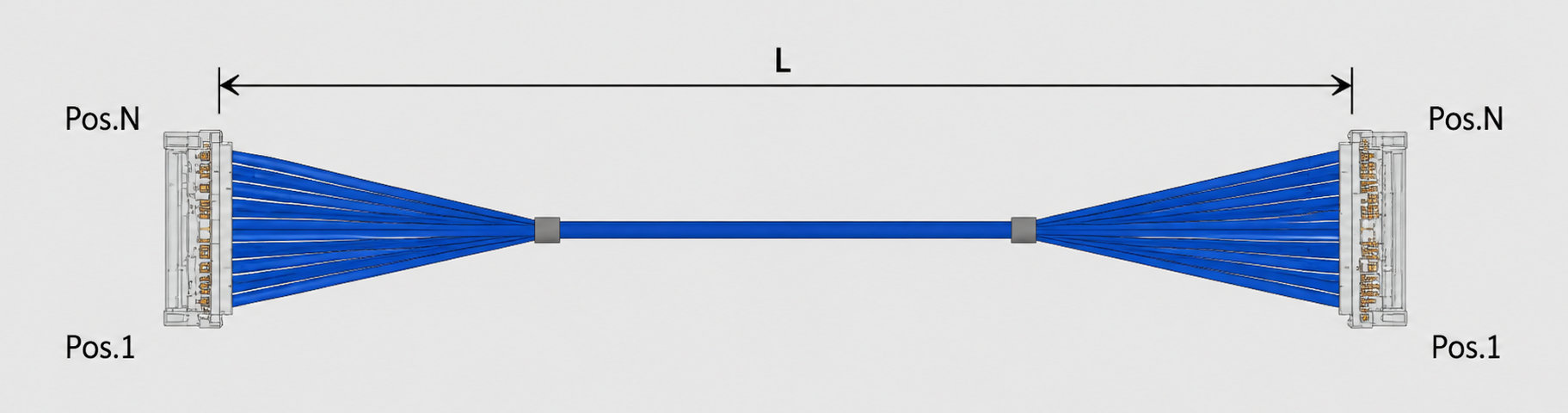

I-PEX 83040-100B-01-D 是 CABLINE-UM 系列50P极细同轴线束，标称线长为100 mm，采用1对1（1-1）线位定义，线材端连接器型号为20878-050T-01。根据对应产品图纸，该型号使用AWG #40、标称阻抗50 Ω的蓝色极细同轴线，两端连接器按相同编号引脚逐路对应，适用于设备内部高密度信号连接。对于工程师而言，选型时应重点核对连接器接口、线束长度、引脚映射、线材规格和信号传输要求；对于采购人员而言，则需要确认完整产品料号、连接器型号、线位定义及交付规格，避免将外形相似但内部连接关系不同的线束混用。

-------------------------------------------------------------------------------------------------------

二、极细同轴线可以用于充电线吗？需要区分信号与电源用途
极细同轴线主要用于高频信号传输，具有线径细、结构紧凑、适合设备内部高密度布线等特点。充电线则需要根据工作电压、电流、导体规格、温升及绝缘安全要求进行设计，因此不能因为极细同轴线能够导电，就直接将其作为常规充电线使用。I-PEX 83040-100B-01-D采用AWG #40、标称阻抗50 Ω的极细同轴线，其产品资料主要针对线束结构和信号连接，并未明确将该型号定义为通用充电线。工程师若计划将极细同轴线用于供电或充电相关场景，需要进一步评估实际电流、持续工作时间、温升、连接器触点承载能力及绝缘性能；采购人员则应依据明确的电气规格和验证要求选材，不能仅凭连接器型号或触点数量判断其是否满足充电需求。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
针对 I-PEX 83040-100B-01-D 的兼容替代选型，应重点核对50P触点数量、100 mm标称线长、1对1线位定义、线材端连接器型号20878-050T-01，以及AWG #40、标称阻抗50 Ω等规格。如果用于设备内部高速信号连接，应根据实际接口要求评估阻抗一致性、信号损耗、串扰和电磁兼容表现；如果涉及电源供电或充电，则应另行验证额定电压、电流承载能力、温升和绝缘安全要求。我们公司可提供：I-PEX 83040-100B-01-D 兼容替代线束方案，可根据客户提供的产品图纸、样品及实际应用需求开展极细同轴线束的结构适配与生产制造，协助工程师核对连接器配合、线位定义和相关性能要求，并为采购人员提供替代选型支持。具体兼容性和应用适用性应以样品确认、结构检查及必要的电气测试结果为依据。

-------------------------------------------------------------------------------------------------------

四、极细同轴线束的应用评估与采购注意事项
在产品开发和采购过程中，极细同轴线束的选型不仅需要关注线长、线规和连接器，还应结合实际使用环境判断其适用性。对于 I-PEX 83040-100B-01-D，工程师应确认两端连接器配合、各引脚逐路对应关系及设备内部布线空间，并根据实际用途安排必要的电气测试；采购人员应确保产品料号、线材规格、线位定义、长度要求和检验条件在询价、样品确认及批量采购阶段保持一致。如果项目确实需要同时实现信号传输与电源供电，应先明确各线路的功能分配，并依据实际设计要求选择适合的导体和连接方式，不应直接假定该型号的全部触点均可用于充电供电。

-------------------------------------------------------------------------------------------------------

I-PEX 83040-100B-01-D 是一款 CABLINE-UM 系列50P极细同轴线束，标称线长100 mm，采用1对1线位定义，线材端连接器型号为20878-050T-01，使用AWG #40、标称阻抗50 Ω的蓝色极细同轴线。极细同轴线能否用于充电，取决于线材、连接器、触点配置及整套线束是否满足实际供电场景的电流、温升和绝缘安全要求，不能仅根据线缆能够导电或连接器可以插合来判断。我们公司可提供 I-PEX 83040-100B-01-D 兼容替代线束方案，可根据客户项目需求开展结构适配与生产制造，协助核对产品规格、线位定义和相关性能要求。通过明确产品用途、核对技术参数并完成必要的样品验证，可帮助工程师和采购人员更稳妥地推进极细同轴线束的兼容替代选型。
