I-PEX 82982-100B-01-D 0.4Pitch 20P连接器极细同轴线束替代品

一、I-PEX 82982-100B-01-D极细同轴线束产品介绍

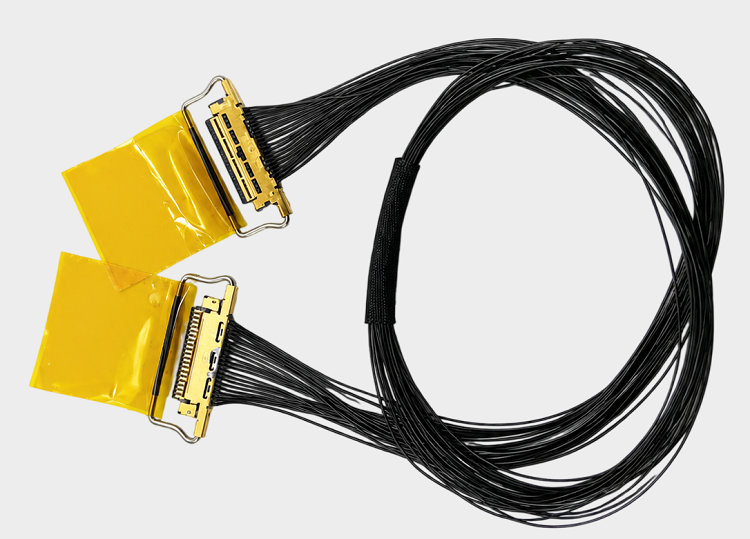

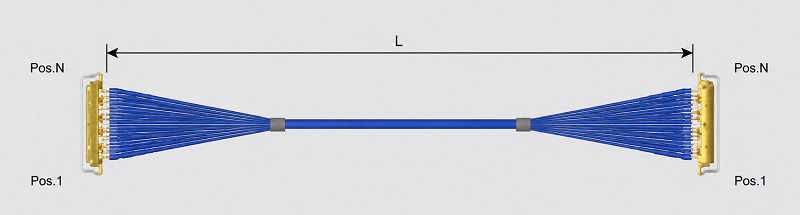

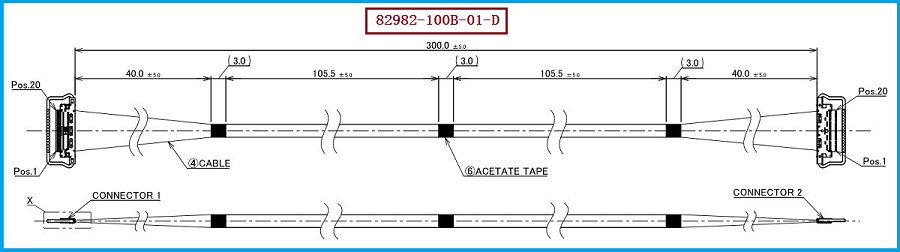

随着AI视觉、工业相机、智能机器人、自动化检测设备以及高性能电子产品不断向高速化和小型化方向发展，设备内部对于高速信号连接的要求越来越高。MIPI CSI-2接口作为摄像模组与主控芯片之间常用的高速图像传输接口，对连接线束的信号完整性、阻抗稳定性以及抗干扰能力提出了更高要求。极细同轴线束凭借体积小、柔韧性好、高频传输性能稳定等特点，成为MIPI CSI-2等高速信号应用中的重要连接方案。本文介绍的产品型号为 I-PEX 82982-100B-01-D极细同轴线束，该产品采用CABLINE-CA系列20Pin Micro-Coaxial Harness结构，线材端连接器型号为 20634-120T-02，连接器PIN数与间距为 20P / 0.4mm，采用20Pin高密度连接设计，配合Micro-Coaxial极细同轴线材，可满足高速信号传输需求。该型号线束采用1-1对应连接方式，线材规格为AWG#40 50Ω极细同轴线，长度为300mm，适用于设备内部模块之间的高速稳定连接。我司专注于极细同轴线束研发制造，可提供 I-PEX 82982-100B-01-D兼容替代线束方案，帮助客户实现原型号线束的替代开发和稳定供应。

-------------------------------------------------------------------------------------------------------

二、MIPI CSI-2接口如何选适配的极细同轴线？
在MIPI CSI-2接口应用中，极细同轴线束的选型直接影响图像数据传输质量。由于MIPI CSI-2采用高速差分信号传输方式，随着摄像头分辨率、帧率以及数据带宽不断提升，连接线束需要具备良好的阻抗控制能力和低信号损耗特性。工程师在选择适配的极细同轴线时，需要综合考虑线材规格、传输距离、连接器匹配以及设备内部空间限制。一般情况下，极细同轴线的AWG规格会影响导体电阻、信号衰减以及线束柔韧性，而屏蔽结构则直接影响抗电磁干扰能力。对于MIPI CSI-2高速应用，不仅要求线材满足高速传输要求，同时还需要保证连接器端的信号排列与PCB接口设计保持一致。I-PEX 82982-100B-01-D采用 20634-120T-02线材端连接器，具备 20P / 0.4mm间距高密度连接结构，能够满足多通道高速信号传输需求，同时300mm长度规格适用于设备内部存在一定连接距离的应用环境。在实际项目设计中，工程师需要根据摄像模组位置、主板布局以及信号速率选择合适的极细同轴线束规格，避免因线束过长导致传输损耗增加，也避免因线束设计不合理影响系统稳定运行。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
在进行极细同轴线束选型或替代开发时，连接器匹配是工程设计和采购评估中的重要环节。针对 I-PEX 82982-100B-01-D极细同轴线束，首先需要确认线材端连接器型号 20634-120T-02是否满足设备接口要求，同时确认连接器PIN数量为 20P、间距为 0.4mm，确保机械尺寸和电气连接保持一致。除此之外，还需要进一步确认线束长度、线序定义、连接方式、线材规格以及高速信号传输性能。对于MIPI CSI-2应用而言，连接器不仅承担物理连接功能，同时也影响信号传输稳定性，如果连接器规格、PIN排列或接触可靠性存在差异，可能导致信号异常或设备运行不稳定。因此，在选择兼容替代产品时，需要综合评估连接器结构、极细同轴线性能以及整体制造工艺。**选型和兼容与替代方案参考及建议：**客户在寻找I-PEX CABLINE-CA系列替代方案时，应重点关注原产品连接器型号、PIN数、间距以及应用环境要求，而不仅仅关注产品外形是否相似。我司可提供 I-PEX 82982-100B-01-D兼容替代线束方案，支持20P / 0.4mm连接规格匹配，并可根据客户设备需求进行线束长度、线材规格以及加工工艺调整，为MIPI CSI-2、高速摄像模组等应用提供可靠替代方案。

-------------------------------------------------------------------------------------------------------

四、极细同轴线束助力MIPI CSI-2高速视觉设备连接
随着智能制造、AI视觉检测、机器人以及自动化设备快速发展，MIPI CSI-2接口在高速图像采集领域的应用越来越广泛，而稳定可靠的极细同轴线束成为保证数据传输的重要基础。相比传统连接线束，极细同轴线束能够在有限空间内实现多路高速信号传输，同时通过屏蔽结构降低外部干扰，提高系统运行可靠性。I-PEX 82982-100B-01-D采用CABLINE-CA系列20Pin设计，搭配20634-120T-02线材端连接器和0.4mm精细间距结构，在满足高密度连接需求的同时，也提升了设备内部空间利用率。对于需要优化供应链、降低采购风险或寻找国产替代方案的客户，我司具备极细同轴线束设计制造能力，可根据客户原有产品规格进行兼容开发，从连接器匹配、线材选择、长度控制到整体组装工艺进行优化，提供符合工程应用需求的稳定线束产品。

-------------------------------------------------------------------------------------------------------

MIPI CSI-2接口对于高速信号传输的要求不断提高，极细同轴线束作为连接摄像模组与主控系统的重要组件，需要同时满足高速性能、小型化设计以及长期可靠运行要求。I-PEX 82982-100B-01-D极细同轴线束采用20P / 0.4mm CABLINE-CA连接结构，配合20634-120T-02线材端连接器、AWG#40 50Ω Micro-Coaxial线材以及300mm长度设计，为高速视觉设备提供了稳定可靠的连接基础。在实际选型过程中，工程师需要重点关注连接器匹配、线材性能以及线束长度，采购人员则需要关注产品供应能力和替代开发能力。我司可提供 I-PEX 82982-100B-01-D兼容替代线束方案，帮助客户实现高性能、高可靠性的极细同轴线束连接，满足MIPI CSI-2接口及未来高速电子设备的发展需求。
我是【 3M电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。
