I-PEX 82692-100B-01-D 0.5Pitch 40P连接器极细同轴线束替代品

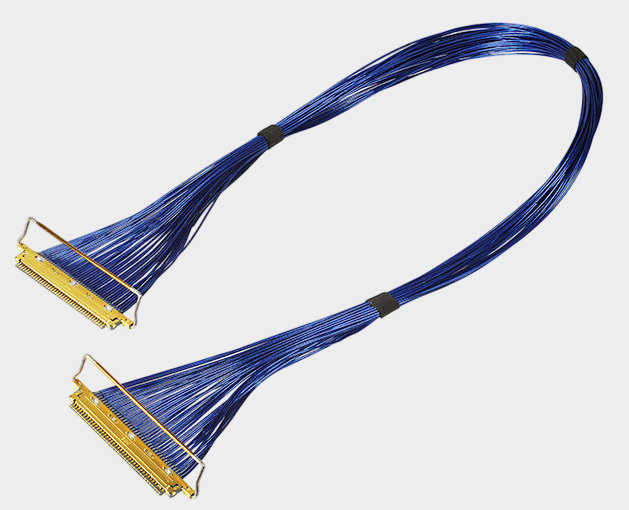

一、I-PEX 82692-100B-01-D极细同轴线束产品介绍

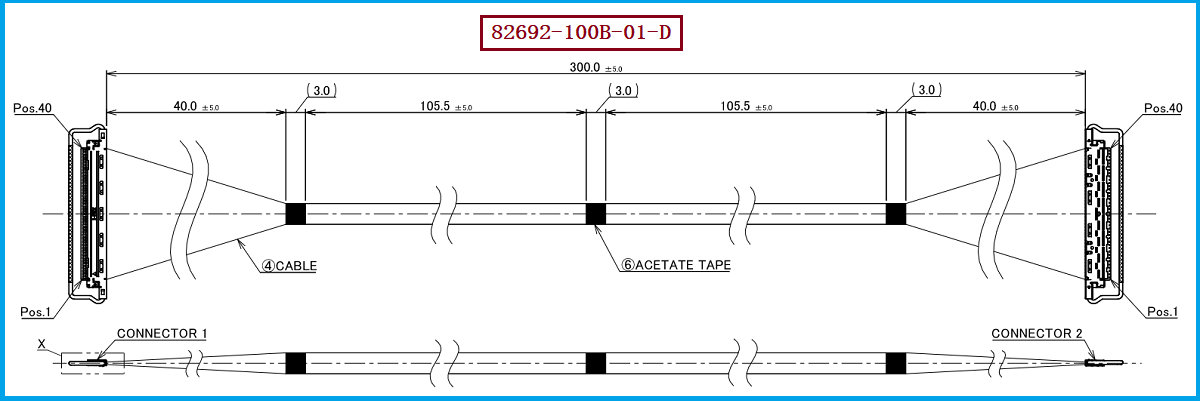

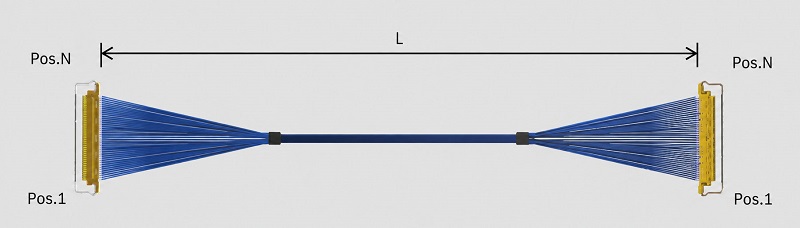

随着高速数据传输设备不断向高集成度、小型化方向发展，连接线束不仅需要满足空间安装需求，还需要保证高速信号传输过程中的稳定性。I-PEX 82692-100B-01-D属于CABLINE-VS系列40Pin极细同轴线束产品，采用40Pin Micro-Coaxial Cable结构，线材端使用连接器型号为20454-240T，可适配AWG#40 50 OHM BLUE极细同轴线材。该产品采用40Pin 1对1线序结构，通过极细同轴线的屏蔽设计和50Ω阻抗控制，实现高速信号在设备内部的稳定传输，适用于高速显示、图像采集模组、工业视觉设备以及其他高频信号连接场景。对于工程师而言，在进行高速连接设计时，需要重点关注连接器与线材之间的阻抗匹配关系，因为阻抗不连续会导致信号反射、插入损耗增加以及信号完整性下降；对于采购人员而言，了解产品料号、连接器型号以及适配线材规格，有助于进行精准选型和供应链管理。

-------------------------------------------------------------------------------------------------------

二、如何确保连接器与极细同轴线的阻抗匹配？
在高速信号传输系统中，连接器与极细同轴线之间的阻抗匹配是保证信号质量的重要因素。理想情况下，连接器、线材以及设备端接口应保持一致的特性阻抗，使高速信号能够平稳传输，减少由于阻抗突变产生的反射和信号衰减。极细同轴线通常采用50Ω阻抗设计，通过中心导体尺寸、绝缘材料厚度以及屏蔽层结构共同决定整体电气性能，而连接器则需要通过端子结构、接触区域设计以及内部排列方式保持阻抗连续性。I-PEX 82692-100B-01-D采用AWG#40 50 OHM BLUE极细同轴线材，并配套20454-240T连接器，在设计时需要保证连接器端与线材端的电气参数相互匹配，从而降低高速信号传输过程中的损耗和干扰。工程师在实际选型过程中，通常需要结合工作频率、传输速率、线束长度以及系统测试结果，对阻抗一致性进行验证，确保整个信号链路保持稳定。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
在极细同轴线束选型过程中，除了确认Pin数量和连接器尺寸外，还需要重点评估线材阻抗、连接器结构、信号频率以及应用环境。I-PEX 82692-100B-01-D采用CABLINE-VS 40Pin结构，线材端连接器型号为20454-240T，适配AWG#40 50 OHM BLUE极细同轴线材，可满足高速设备内部多通道信号连接需求。我们公司专注于极细同轴线束的研发与生产制造，可提供 I-PEX 82692-100B-01-D兼容替代线束方案，根据客户设备需求进行连接器匹配、线材选择、长度定制以及批量制造，并针对不同高速信号应用需求优化阻抗控制、屏蔽结构和加工工艺，帮助客户实现稳定可靠的替代连接方案。对于采购人员而言，在选择兼容替代产品时，不仅需要关注外观尺寸和接口一致性，还需要关注批量生产能力、产品一致性以及长期供应稳定性。

-------------------------------------------------------------------------------------------------------

四、极细同轴线束阻抗匹配对高速设备性能的重要性
在高速显示、工业相机、AI视觉设备以及数据处理系统中，信号频率不断提高，对连接线束的电气性能要求也越来越严格。极细同轴线束通过同轴结构降低外部干扰，并利用稳定的阻抗设计提升高速信号传输可靠性。连接器作为信号传输链路中的关键部分，如果与线材之间存在明显阻抗差异，可能造成信号反射、波形失真以及系统稳定性下降。因此，在设计高速连接方案时，需要同时考虑极细同轴线材规格、连接器内部结构以及整体线束加工工艺。I-PEX 82692-100B-01-D采用40Pin高密度结构，并结合AWG#40 50 OHM BLUE极细同轴线材和20454-240T连接器，可以满足高密度、高速率设备内部连接需求，通过合理的阻抗匹配设计提升系统运行可靠性。

-------------------------------------------------------------------------------------------------------

I-PEX 82692-100B-01-D作为CABLINE-VS系列40Pin极细同轴线束产品，采用20454-240T线材端连接器，并适配AWG#40 50 OHM BLUE极细同轴线材，适用于高速信号传输和高密度电子设备内部连接应用。在高速系统设计中，连接器与极细同轴线之间的阻抗匹配直接影响信号完整性，合理的线材选择、连接器设计以及加工工艺能够有效降低信号损耗，提高传输稳定性。我们公司可提供I-PEX 82692-100B-01-D兼容替代线束方案，为客户提供专业的极细同轴线束研发与制造服务，满足工程研发、产品升级以及批量生产过程中的高速连接需求。
我是【 3M电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。
