I-PEX 82069-100B-02-D 0.4Pitch 20P连接器极细同轴线束替代品

一、I-PEX 82069-100B-02-D极细同轴线束产品介绍

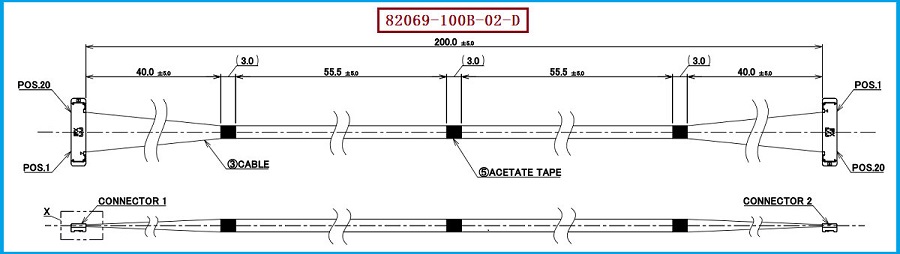

I-PEX 82069-100B-02-D 是 CABLINE-SS 系列20Pin极细同轴线束，采用 Micro-Coaxial Cable 极细同轴线，线材规格为 AWG#40，特性阻抗为 50Ω，线束长度为 200mm，线序结构为1-N，线材端使用 20373-R20T-06 连接器。对于工程师而言，这款20P极细同轴线束适用于设备内部多路信号连接，在有限空间内兼顾连接密度与信号传输需求；对于采购人员而言，82069-100B-02-D产品料号、20P规格、AWG#40线材、200mm长度以及20373-R20T-06连接器型号，都可以作为确认原型号和替代产品规格的重要依据。

-------------------------------------------------------------------------------------------------------

二、极细同轴线的阻抗匹配原理
极细同轴线的阻抗与中心导体尺寸、绝缘层结构、绝缘介质特性以及外部屏蔽导体结构等因素有关。当高速信号沿极细同轴线传输时，如果信号源、线缆、连接器和PCB传输路径之间存在明显阻抗差异，就可能产生信号反射，进而影响信号波形和传输稳定性。因此，在极细同轴线束设计过程中，需要从线材结构、端接区域以及连接器配合等环节进行综合控制。针对 82069-100B-02-D，PDF资料明确标注采用 AWG#40、50Ω极细同轴线，所以进行兼容替代时不能仅关注线径和Pin数，还需要关注目标阻抗及整体信号路径的一致性。CABLINE-SS连接器资料中的高速性能验证采用AWG#40、45Ω极细同轴线作为测试条件，该测试条件与82069-100B-02-D具体线束标注的50Ω并不相同，实际替代开发时应以具体线束规格及实际测试要求进行确认。

-------------------------------------------------------------------------------------------------------

三、20P极细同轴线束的工程选型关注点

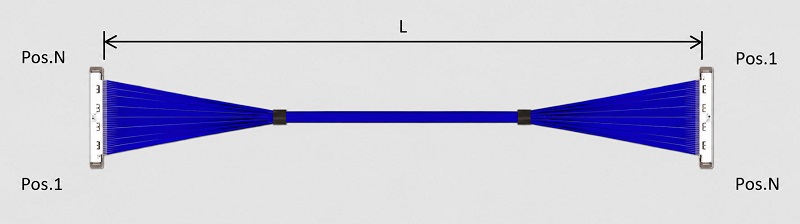

对于工程师而言，选择20P极细同轴线束时，应同时考虑电气性能和机械结构，其中 82069-100B-02-D 的关键条件包括20P、AWG#40、50Ω、200mm以及1-N线序，同时线材端连接器型号为 20373-R20T-06。由于CABLINE-SS属于0.4mm间距的小型极细同轴连接器系列，在实际设备设计中还需要关注连接器安装空间、出线方向、端接区域以及线束弯折状态，避免仅根据Pin数和长度进行简单替换。特别是在高速信号应用中，线材阻抗、连接器端接以及线束整体传输路径需要保持合理匹配，这对于降低信号反射、保持信号完整性具有重要意义，因此工程师在进行替代产品验证时，应结合设备实际接口和信号要求进行综合确认。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
对于采购人员和工程师而言，替换 I-PEX 82069-100B-02-D 时，建议围绕产品料号、Pin数、线材规格、连接器型号、线束长度、线序以及阻抗等参数进行逐项确认，其中本型号对应 20P、AWG#40、50Ω、200mm、1-N和20373-R20T-06连接器。我们公司专注于极细同轴线束的生产制造，可根据客户实际产品结构和电气要求进行兼容替代开发，我们公司可提供 I-PEX 82069-100B-02-D 兼容替代线束方案，针对线束长度、Pin数、线序、线材规格、连接器配套及阻抗要求进行匹配生产，为客户的工程验证、样品试制以及批量采购提供相应的极细同轴线束替代选择。

-------------------------------------------------------------------------------------------------------

I-PEX 82069-100B-02-D 是CABLINE-SS系列20P极细同轴线束，产品长度为 200mm，采用 AWG#40、50Ω Micro-Coaxial Cable，线材端使用 20373-R20T-06 连接器，并采用1-N线序结构。对于高速电子设备而言，极细同轴线束不仅需要满足Pin数、长度和连接器匹配要求，还需要重点关注阻抗匹配以及端接后的整体信号传输性能。通过对产品料号、线材规格、连接器型号和关键电气参数进行综合确认，可以提高工程选型及采购替代的准确性。我们公司可围绕 I-PEX 82069-100B-02-D 开展兼容替代极细同轴线束的生产制造，为有国产替代、稳定供应及定制化需求的客户提供相应产品选择。
我是【 3M电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。
