I-PEX 82996-100B-01-D 0.4Pitch 60P连接器极细同轴线束替代品

一、面向高速设备连接的I-PEX 82996-100B-01极细同轴线束方案

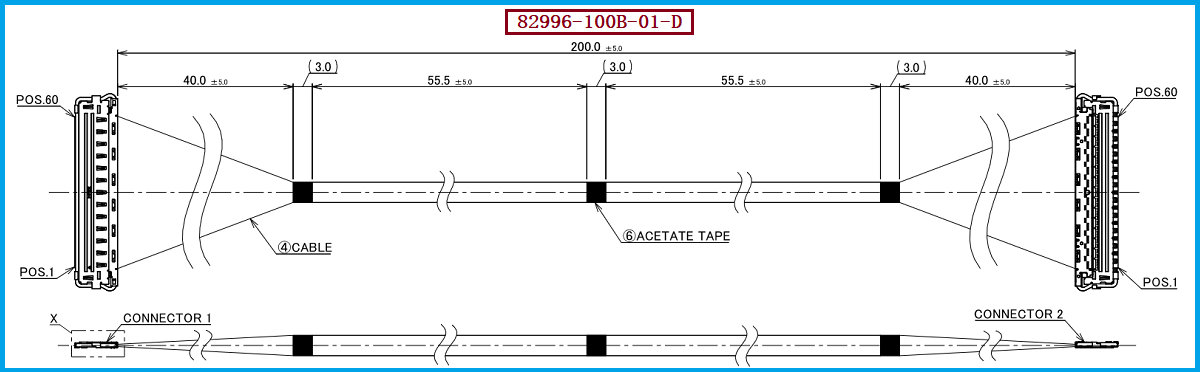

在笔记本电脑、平板电脑、高速显示设备、VR/AR设备以及其他高密度电子设备中，极细同轴线束承担着高速信号传输与内部模块互连的重要作用。针对I-PEX CABLINE®-CA II PLUS系列60Pin线束应用需求，I-PEX 82996-100B-01属于60P极细同轴线束方案，PDF工程图显示其采用AWG#40、50Ω微型同轴线，线束长度为200.0±5.0mm，两端均配置连接器组件。该方案在线材端使用的连接器型号为20680-060T-01，连接器对应60P、0.4mm间距的高密度连接结构。对于工程师而言，这种小间距、多Pin、极细线材组合能够在有限设备空间内完成高密度信号连接；对于采购人员而言，则需要重点确认线束长度、连接器型号、Pin数量、间距以及线材规格等关键参数是否与原设计一致。

-------------------------------------------------------------------------------------------------------

二、为什么极细同轴线束的长度误差值得重点关注？
在实际项目中，线束长度并不是一个可以随意放宽的普通尺寸。对于高速信号传输应用，线束长度变化会带来传输路径变化，并可能进一步影响信号时序、阻抗连续性、插入损耗以及整体信号完整性。以I-PEX 82996-100B-01为例，其工程图明确给出了200.0±5.0mm的线束长度要求，因此工程师在进行结构设计、布线以及高速信号验证时，需要把长度公差纳入整体设计考虑。对于采购人员而言，如果供应商提供的实际长度与原设计存在较大偏差，即使连接器型号、Pin数和线径完全一致，也不能简单认为可以直接替换。尤其是在多通道高速信号系统中，不同通道的线长一致性同样值得关注，过大的长度偏差可能使系统调试、信号裕量评估以及批量生产一致性受到影响。因此，在极细同轴线束采购和替代选型过程中，建议将“标称长度+允许公差+实际交付长度控制”作为重要的供应商评估项目，而不能只关注单纯的线束价格。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议

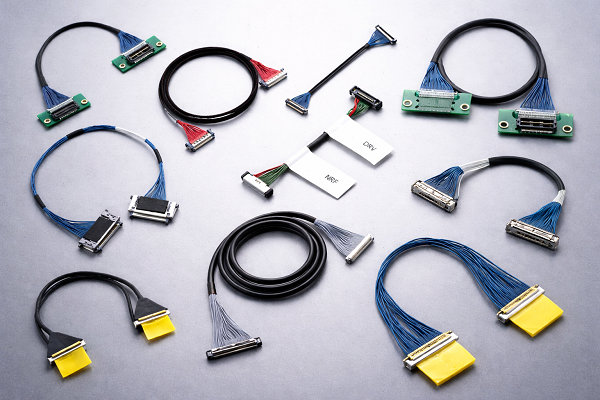

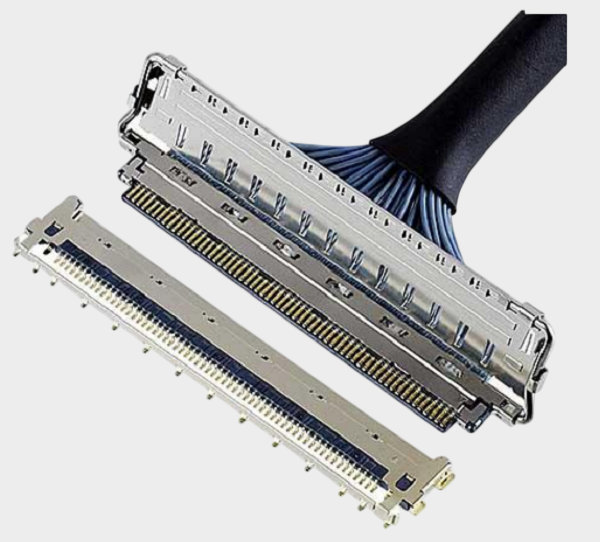

如果项目原方案采用I-PEX CABLINE®-CA II PLUS体系，进行兼容替代时建议优先从连接器接口、Pin数量、接触间距、线材规格、线束长度以及两端连接方式几个维度进行核对。其中，本型号重点对应I-PEX 82996-100B-01极细同轴线束，线材端连接器采用20680-060T-01，连接器为60P / 0.4mm高密度结构；I-PEX官方资料中，CABLINE®-CA II PLUS系列具有0.4mm接触间距、60Pin信号连接以及机械锁扣、ZenShield®全屏蔽等产品特征，同时支持多种Micro-Coaxial Cable规格。需要注意的是，上传资料中的连接器产品信息属于系列级资料，而82996具体线束PDF则明确了AWG#40、50Ω、200.0±5.0mm等具体要求，因此在实际兼容替代时应以目标设备的原理图、PCB接口、线束工程图和实际装配空间进行最终确认，而不能仅依据系列名称判断完全兼容。 我们公司可提供I-PEX 82996-100B-01兼容替代线束方案，可根据客户的连接器接口、Pin数与间距、线材规格、长度公差及装配要求进行极细同轴线束生产制造，为工程师提供打样验证和量产配套支持，为采购人员提供稳定的国产化兼容替代选择。

-------------------------------------------------------------------------------------------------------

四、从工程验证到批量采购，重点关注线束一致性
对于工程师来说，极细同轴线束替代并不仅仅是“连接器能不能插上”的问题，更重要的是替代产品在结构尺寸、电气性能和批次一致性方面能否满足实际应用。对于采购人员而言，也应关注供应商是否具备持续制造能力，以及同一型号线束在不同批次中的长度、线材、端接和连接器装配一致性。I-PEX CABLINE®-CA II PLUS产品资料显示，该系列面向高速信号、小型化以及高EMC要求应用，并采用0.4mm间距、机械锁扣及ZenShield®全屏蔽结构；而具体到82996-100B-01，则需要进一步落实200mm长度、AWG#40 50Ω微型同轴线、60P连接以及对应端部组件等要求。对于需要进行国产化、替代料开发或供应链优化的项目，建议先通过样品进行尺寸匹配、插拔验证、信号完整性验证及整机装配测试，再进入批量采购阶段，从而降低直接切换供应商带来的项目风险。

-------------------------------------------------------------------------------------------------------

I-PEX 82996-100B-01是一款面向高密度、高速信号连接需求的60P极细同轴线束方案，其线材端使用20680-060T-01连接器，连接器采用60P / 0.4mm间距结构，具体线束工程图还明确了AWG#40、50Ω微型同轴线以及200.0±5.0mm长度要求。对于工程师和采购人员而言，选择兼容替代线束时，应从连接器、Pin数量、间距、线材、长度公差、装配尺寸以及实际信号性能等多个维度进行综合判断。我们公司专注于极细同轴线束生产制造，可提供I-PEX 82996-100B-01兼容替代线束方案，帮助客户围绕原有设计进行样品验证、参数匹配与批量生产，为高速电子设备内部连接提供更灵活的线束供应选择。
我是【 3M电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。
