I-PEX 82997-100B-01-D 0.4Pitch 60P连接器极细同轴线束替代品

一、极细同轴线束为何成为高频连接的重要选择

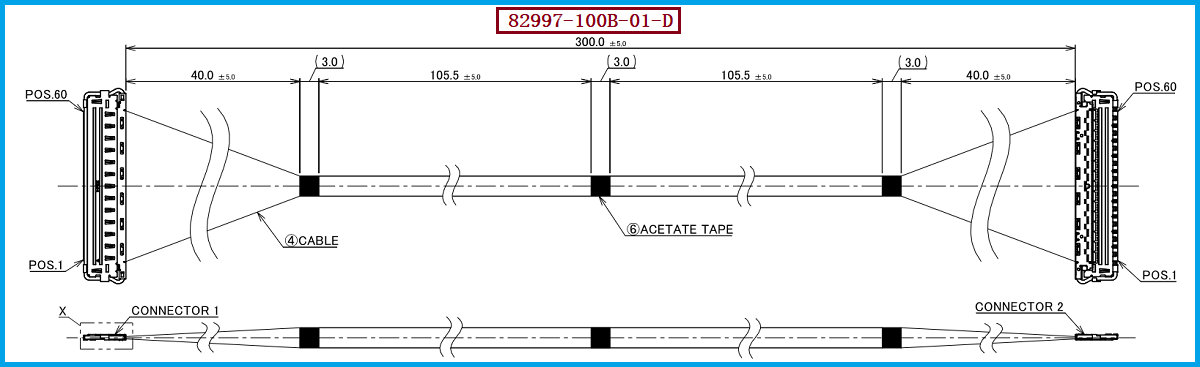

在高速电子设备不断向小型化、高密度化发展的背景下，设备内部的信号连接空间越来越有限，同时高速信号对于传输路径、阻抗控制以及抗干扰能力也提出了更高要求。极细同轴线束凭借体积小、信号通道密度高以及同轴结构等特点，能够在有限空间内完成多路信号连接，因此成为高频、高速互连应用中常见的线束方案。I-PEX 82997-100B-01-D属于CABLINE-CA II PLUS系列60P极细同轴线束，采用AWG40 Micro-Coaxial Cable，线束长度为300 mm，属于两端连接器一对一的线束结构；其线材端使用的连接器型号为20680-060T-01，连接器采用60P / 0.4 mm高密度结构。对于工程师来说，这种极细线材与高密度连接器的组合，可以在紧凑设备内部实现更多信号通道的集中连接；对于采购人员而言，则意味着在寻找兼容替代产品时，需要同时关注连接器、Pin数量、间距、线材规格以及线束长度等关键参数。

-------------------------------------------------------------------------------------------------------

二、极细同轴结构对高频传输有什么帮助？

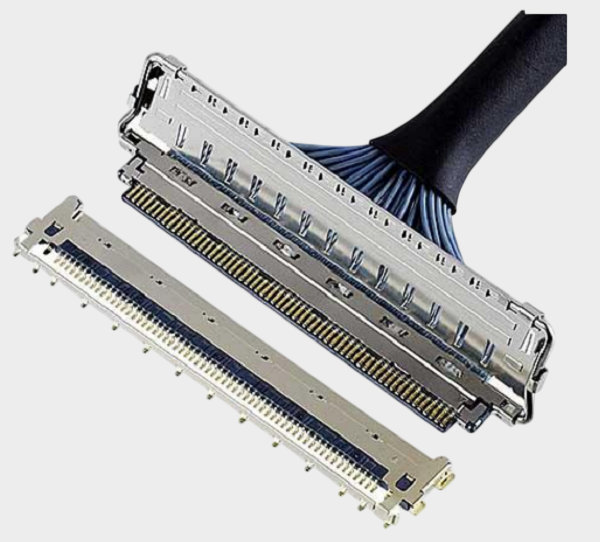

高频信号在传输过程中容易受到阻抗变化、电磁干扰以及传输路径变化等因素影响，因此线缆结构本身就是影响信号质量的重要因素。Micro-Coaxial Cable采用同轴结构，使信号导体与屏蔽结构之间形成相对明确的传输路径，有利于控制高速信号传输过程中的阻抗特性，并降低外部电磁环境对信号产生的干扰。CABLINE-CA II PLUS系列采用0.4 mm接触间距、60 Pin的高密度设计，同时具有全屏蔽和机械锁定等结构特点，能够满足小型化、高密度连接场景的设计需求。具体到I-PEX 82997-100B-01-D，AWG40微型同轴线与60P连接器组成300 mm的一对一线束，在有限空间内兼顾多通道信号连接与线束尺寸控制。不过需要注意的是，极细同轴线束适合高频应用，并不代表任何极细同轴线都能够直接满足所有高速接口要求，实际传输效果还需要结合线材规格、长度、连接器、PCB布局、阻抗匹配以及整机信号完整性进行验证，因此工程师在项目导入阶段仍需要进行实际测试。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
针对I-PEX 82997-100B-01-D进行兼容与替代时，建议工程师首先确认原方案中的核心结构，包括20680-060T-01连接器、60P / 0.4 mm间距、AWG40 Micro-Coaxial Cable、300 mm线束长度以及1-1连接方式，同时根据实际设备进一步确认Pin Assignment、装配空间和弯折要求。尤其对于高频信号应用，300 mm线长不能简单视为普通机械尺寸，因为线缆长度会直接影响信号传输路径，因此替代产品即使能够实现物理插配，也仍需要经过信号完整性和实际装配验证。对于采购人员而言，在供应商询价和样品确认阶段，应尽量将连接器型号、Pin数量与间距、线材规格、线束长度、端接工艺以及批量一致性要求明确下来，避免出现“连接器相同但线材或长度不同”的情况。我们公司可提供I-PEX 82997-100B-01-D兼容替代线束方案，可依据原产品的连接器结构、60P / 0.4 mm高密度接口、AWG40极细同轴线材及300 mm长度要求进行生产制造，并根据客户实际项目需求提供样品验证与批量生产支持。

-------------------------------------------------------------------------------------------------------

四、工程师与采购人员如何判断高频线束是否真正适用？
对于工程师而言，判断一款极细同轴线束是否适合高频应用，不能只看连接器Pin数或者线材是否足够纤细，还需要结合实际信号速率、传输距离、阻抗要求、屏蔽效果、连接器匹配以及整机PCB设计进行综合评估。对于I-PEX 82997-100B-01-D这类60P / 0.4 mm高密度线束，300 mm的传输距离、AWG40微型同轴线以及两端连接器的装配状态都属于需要关注的工程因素。如果用于替代原有线束，建议先进行样品阶段的尺寸确认、插拔测试、弯折及装配验证，并根据具体高速信号应用开展信号完整性测试。对于采购人员而言，则应进一步考察供应商能否持续保持连接器装配精度、线束长度、线材规格和批次一致性，而不是仅依据单次样品结果判断供应能力。只有机械兼容、电气性能和制造一致性同时得到验证，替代线束才更适合进入稳定量产阶段。

-------------------------------------------------------------------------------------------------------

I-PEX 82997-100B-01-D通过AWG40 Micro-Coaxial Cable、60P / 0.4 mm高密度连接结构、300 mm线束长度以及一对一连接方式，体现了极细同轴线束在高密度、高速电子设备中的应用特点。极细同轴线束之所以适合高频传输，并不是单纯因为线径较细，而是与其同轴结构、阻抗特性、屏蔽设计、连接器匹配以及整体制造工艺密切相关。对于工程师而言，选型时需要从信号完整性、结构尺寸和连接可靠性等方面综合评估；对于采购人员而言，则应重点考察供应商的规格匹配能力、生产一致性以及长期供货能力。我们公司专注于极细同轴线束生产制造，可提供I-PEX 82997-100B-01-D兼容替代线束方案，帮助客户围绕原有产品参数进行匹配验证，为高速电子设备提供稳定、灵活的极细同轴线束配套选择。
我是【 3M电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。
