I-PEX 82187-100B-02-D 0.4Pitch 60P连接器极细同轴线束替代品

一、30Pin极细同轴线束：面向高速、高密度设备的内部连接方案

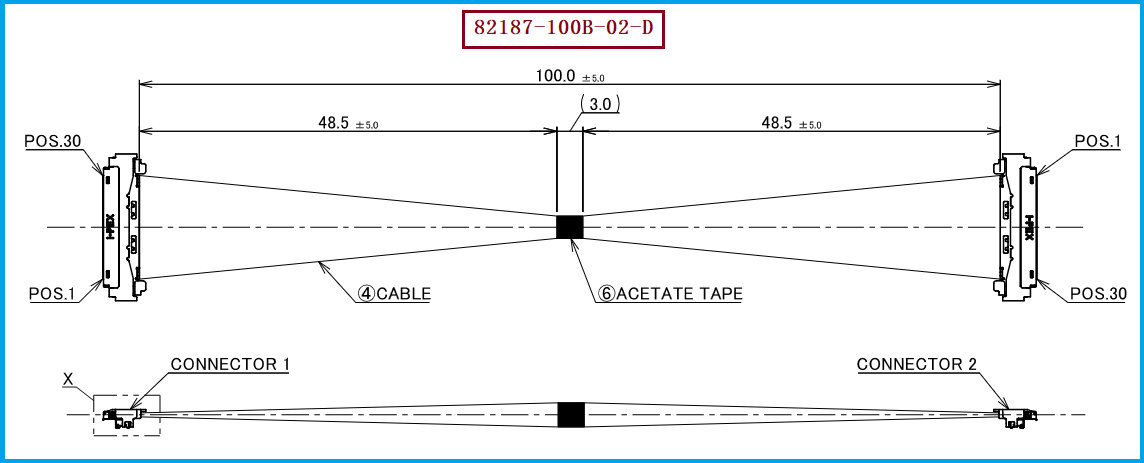

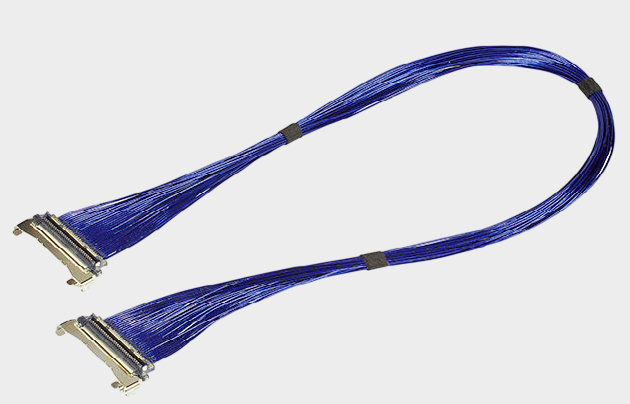

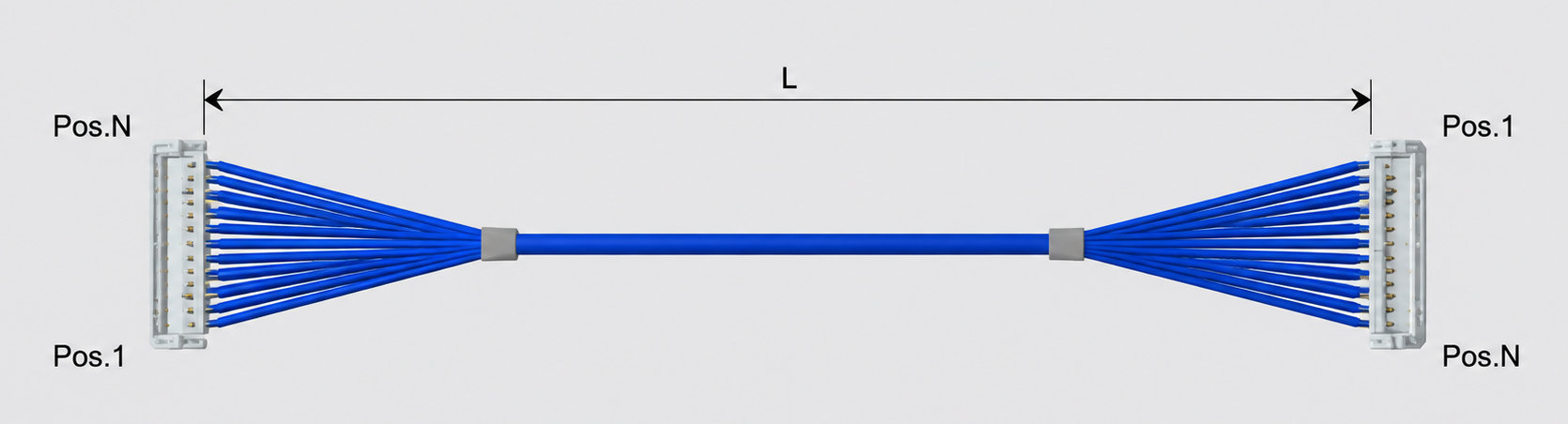

在笔记本电脑、AI终端、高性能显示设备、工业视觉及高速计算设备中，随着设备内部空间不断压缩以及高速信号传输需求持续提升，极细同轴线束（Micro-Coaxial Cable Harness）因此成为高速设备内部互连的重要方案。以 I-PEX 82187-100B-02-D 为例，该产品属于 CABLINE®-UM 30Pin 极细同轴线束，采用30根 AWG#40、50Ω、Blue Micro-Coaxial Cable，线束长度为 100±5mm，两端配套 CABLINE-UM 30Pin 连接器组件；其线位定义为 1对N（1-N），即连接器两端采用反向对应的线位关系。极细同轴线通常由中心导体、绝缘层、屏蔽层及外部护套等结构组成，通过同轴结构改善高速信号传输环境；在微型化设计下，又能够兼顾有限空间内的高密度布线、阻抗控制及电磁干扰抑制。对于工程师而言，这类线束尤其适合对空间利用率、信号完整性、线束柔性及EMI控制同时有要求的产品设计。

-------------------------------------------------------------------------------------------------------

二、CABLINE-UM连接器与极细同轴线结合：兼顾高速传输与小型化设计
该款 82187-100B-02-D 线束所采用的线材端连接器型号为 I-PEX 20878-030T-01，属于 CABLINE®-UM 30Pin Plug Housing组件，配合相应的 Shell、Lock Cover 等结构形成完整的线束端连接组件。CABLINE®-UM 产品采用 0.4mm Contact Pitch 超细间距设计，具有 Vertical Right Angle 垂直直角出线结构，资料显示其配合高度为 2.2±0.15mm，并采用 ZenShield® 全EMI屏蔽及机械锁扣设计，可用于高速、高密度内部连接场景。对于工程师来说，极细同轴线的优势并不只是“线径更细”，而是微型同轴结构与高密度连接器结合后，可以在有限的PCB及整机空间内布置更多高速信号通道，同时通过屏蔽结构改善抗干扰能力；对于采购人员而言，明确 82187-100B-02-D + 20878-030T-01 + 1-N线位定义这三个关键识别信息，则有助于在询价、打样、替代选型及来料检验过程中快速确认目标产品规格。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议：从料号、线位到结构进行确认
针对需要寻找 I-PEX 82187-100B-02-D 兼容产品的客户，工程师和采购人员不建议仅依据“30Pin、100mm”进行简单替代，而应同时核对连接器型号、Pin数量、线材规格、特性阻抗、线束长度、线位定义以及连接器结构。本型号的关键识别条件为：极细同轴线束产品料号/型号：I-PEX 82187-100B-02-D；线材端连接器型号：20878-030T-01；线位定义：1-N；线材：AWG#40、50Ω Micro-Coaxial Cable；长度：100±5mm。资料显示，CABLINE-UM 还覆盖30Pin、40Pin、50Pin、60Pin等规格，并提供不同长度的评估用极细同轴线束，因此实际替代时需要根据终端设备PCB端连接器、信号通道数量及装配空间进行针对性确认，不能仅通过外观相似判断兼容性。对于需要国产化、供应链优化或导入第二供应商的客户，我们公司可提供 I-PEX 82187-100B-02-D 兼容替代线束方案，围绕30Pin、AWG#40微同轴线、50Ω及1-N线位定义等关键要求进行匹配，并可根据客户实际应用进一步确认线长、连接器及线束结构，为工程师提供样品验证及采购端替代选型支持。

-------------------------------------------------------------------------------------------------------

四、面向工程师与采购的兼容替代价值：从单一料号替代到稳定供应
对于正在进行高速设备研发、量产导入或供应链优化的客户来说，极细同轴线束的替代并不是简单更换一个连接器或一根线，而是需要确保线束结构、连接器、线材规格、线位关系以及整机装配要求能够匹配。以 I-PEX 82187-100B-02-D 为目标型号，我们公司专注于极细同轴线束的生产制造，可针对客户提供的原厂料号、工程图纸及实际样品进行兼容替代开发，帮助客户降低单一供应商依赖，并为研发工程师提供可用于结构及信号验证的替代样品，为采购人员提供更灵活的供应选择。对于采用 CABLINE-UM 30Pin体系的产品项目，建议正式量产导入前，对连接器配合、线位定义、线束长度、机械尺寸及电气性能进行完整验证；确认满足项目要求后，再进入批量采购阶段。我们公司可提供 I-PEX 82187-100B-02-D 兼容替代线束方案，面向高速显示、AI终端、工业视觉、高速计算及其他小型化电子设备，为客户提供极细同轴线束的定制化生产与替代供应支持。综合来看，82187-100B-02-D 的核心识别特征集中在30Pin高密度连接、AWG#40 50Ω极细同轴线材、1-N线位定义以及CABLINE-UM连接器组合，对于需要在有限空间内实现高速、稳定、低干扰信号连接的设备而言，是工程师进行线束选型及采购人员寻找兼容替代方案时值得重点关注的产品。

-------------------------------------------------------------------------------------------------------

对于需要替代 I-PEX 82187-100B-02-D 的客户，建议以“料号 + 连接器 + 线材 + 线位 + 尺寸 + 电气性能”作为完整的选型确认依据，而不是单独比较Pin数或外观。我们公司专注于极细同轴线束生产制造，可根据客户原厂料号、图纸或样品进行兼容替代开发，为研发验证、样品试制及批量采购提供相应的极细同轴线束解决方案。
