I-PEX 81465-100B-02-D 0.4Pitch 60P连接器极细同轴线束替代品

一、产品概述：面向高密度高速连接的极细同轴线束解决方案

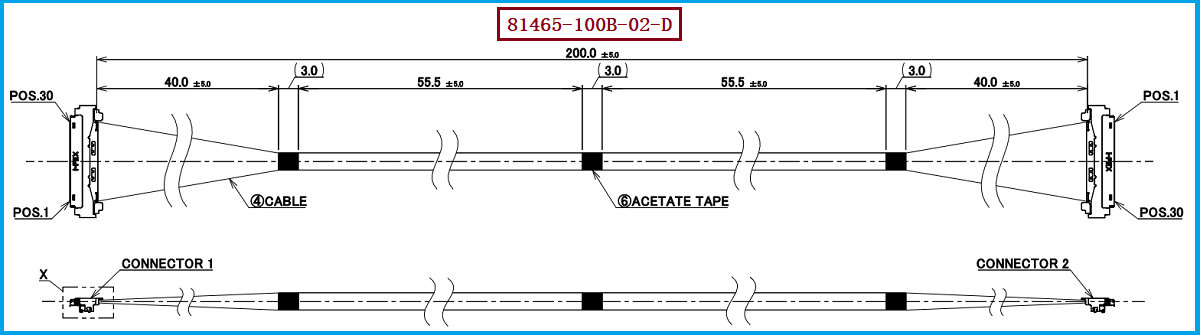

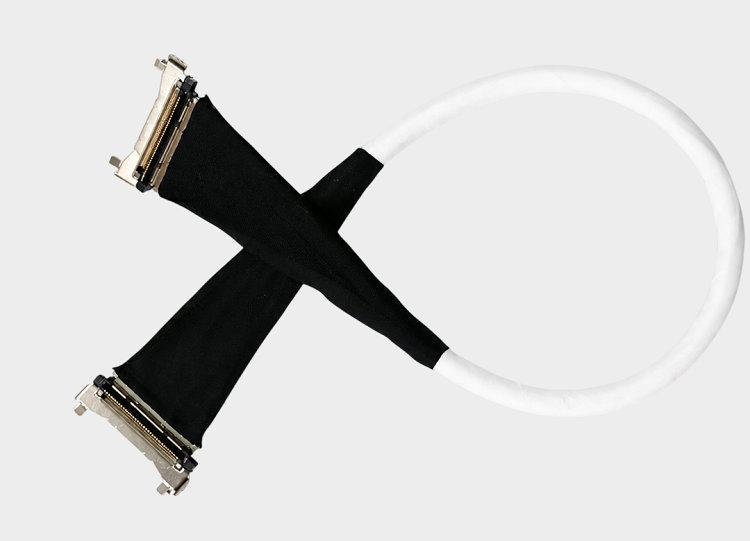

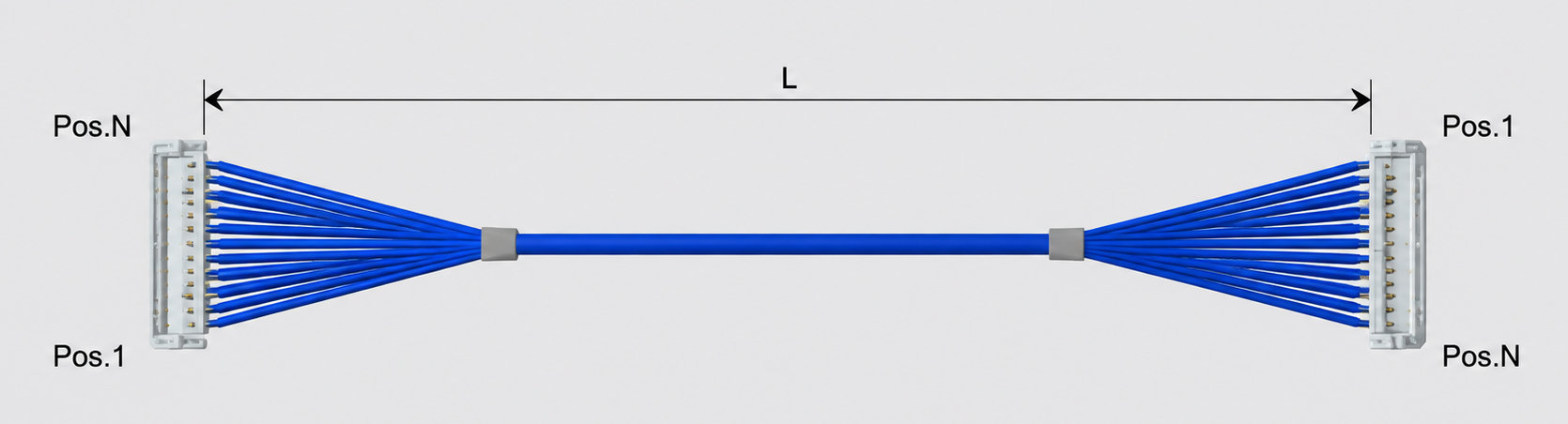

在笔记本电脑、AI终端、高性能显示设备、工业视觉及高速计算设备中，随着设备内部空间不断压缩以及高速信号速率持续提升，传统FPC等连接方式在阻抗控制、抗干扰和高速信号完整性方面面临更高要求。极细同轴线束（Micro-Coaxial Cable Harness）凭借独立屏蔽、良好的阻抗控制、较低串扰以及较强抗电磁干扰能力，成为高速、小型化内部互连的重要解决方案。本文针对 I-PEX CABLINE-UM 系列 30Pin 极细同轴线束，产品料号/型号：81465-100B-02-D进行工程应用层面的介绍。该型号采用 40AWG 极细同轴线，线位定义为1对N（1-N），线材端使用的连接器型号为 20878-030T-01。从连接结构来看，极细同轴线由中心导体、绝缘层、屏蔽层及外部护套等部分构成，通过对高速信号进行独立传输和屏蔽，可在有限安装空间内兼顾线径、柔韧性、信号完整性及EMI控制需求。对于工程师而言，这类结构尤其适合高速信号密集、空间受限的设备内部连接；对于采购人员而言，则能够围绕具体料号、连接器、Pin数、线径、长度及线位定义进行针对性的替代选型。

-------------------------------------------------------------------------------------------------------

二、结构与性能优势：40AWG极细同轴线+高密度连接器
81465-100B-02-D所对应的CABLINE-UM方案采用30Pin结构，连接器接点间距为0.4mm，配合高度为2.2±0.15mm，体现了极细同轴连接方案在高密度、小型化设备中的应用优势。与普通多芯线或传统排线相比，极细同轴线每个信号通道具有相对独立的传输结构和屏蔽能力，能够帮助工程设计人员更好地进行高速信号阻抗及串扰控制；在高速显示、数据传输等应用中，独立屏蔽结构也有利于降低外部噪声及信号之间的相互干扰。该系列连接器采用ZenShield®全屏蔽设计及机械锁扣结构，在连接可靠性和EMC性能方面具有针对高速应用的设计特点。对于本型号而言，40AWG线材、30Pin连接数量、1-N线位定义以及20878-030T-01连接器是进行兼容替代时需要重点核对的核心参数。我们公司可提供：81465-100B-02-D兼容替代线束方案，可根据客户实际设备结构、连接器配合关系、线长、线位定义及应用需求进行极细同轴线束的生产制造与配套。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
对于工程师进行替代选型时，不建议仅依据“30Pin”或外观尺寸进行判断，而应重点确认连接器系列及具体料号、Pin数量、线材规格、线位定义、线长、出线方向、端部加工结构以及设备内部安装空间。其中，本方案的核心参考型号为 I-PEX 81465-100B-02-D，线材端连接器型号为 20878-030T-01，线位定义为1-N；因此在进行国产化或兼容替代设计时，应优先确保这些关键接口条件与原应用保持一致。对于采购人员而言，可将原厂料号作为询价和技术确认的基准，同时要求替代供应商提供连接器匹配确认、线材规格确认以及样品测试，以降低批量导入风险。需要特别说明的是，兼容替代并不意味着仅更换线材或连接器，而应从“线材+连接器+端子加工+线位定义+长度+整体尺寸”的完整线束组件角度进行验证。我们公司专注于极细同轴线束的生产制造，可针对 I-PEX 81465-100B-02-D提供兼容替代及定制化制造方案，帮助客户在满足实际装配和电气性能要求的基础上进行供应链优化。

-------------------------------------------------------------------------------------------------------

四、应用价值：从单一替代到稳定量产的线束方案
对于需要高速、高密度及小型化内部连接的电子设备，I-PEX 81465-100B-02-D所代表的30Pin、40AWG、1-N极细同轴线束方案具有明确的工程应用价值。其核心信息可以概括为：产品料号/型号为81465-100B-02-D，线材端连接器型号为20878-030T-01，线位定义为1-N，采用40AWG极细同轴线并匹配30Pin高密度连接结构。在实际项目中，工程师可以围绕结构尺寸、信号完整性、EMI控制及装配可靠性进行验证，采购人员则可以围绕料号对应关系、连接器兼容性、样品验证和批量供货能力进行供应商评估。

-------------------------------------------------------------------------------------------------------

我们公司可提供81465-100B-02-D兼容替代线束方案，通过极细同轴线束专业生产制造能力，为客户提供从样品验证到批量生产的兼容替代支持，适用于高速显示、笔记本电脑、AI终端、工业视觉及其他高密度电子设备内部连接应用。
