I-PEX 82286-100B-02-D 0.4Pitch 30P连接器极细同轴线束替代品

一、极细同轴线束与FPC有什么区别？为什么高速信号应用中需要关注替代关系

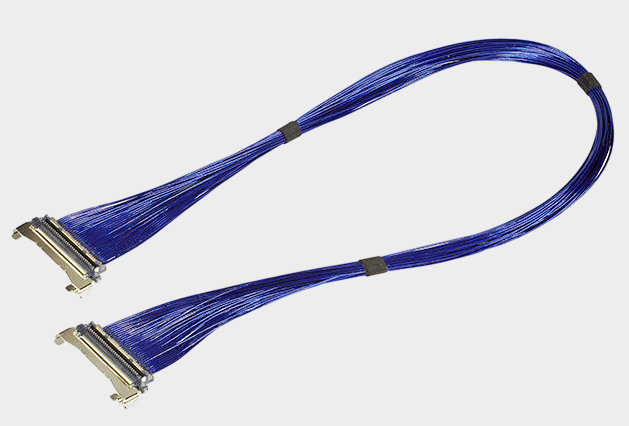

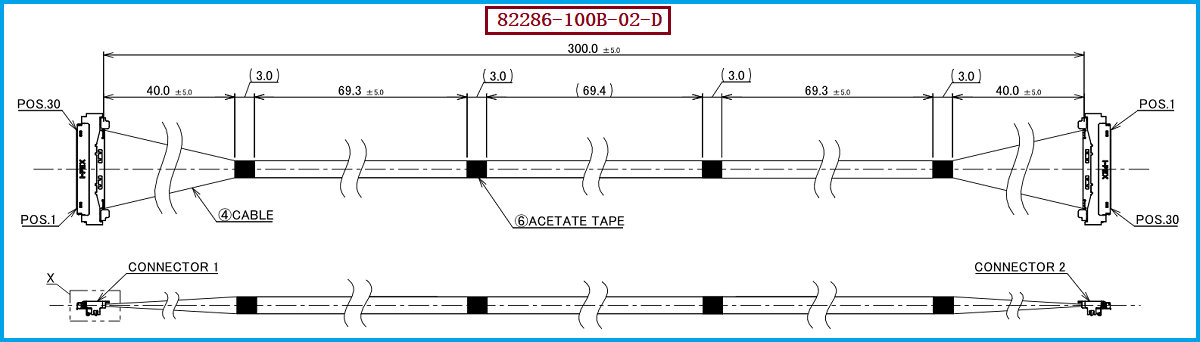

在笔记本电脑、显示设备、工业设备、智能终端及其他空间受限的电子产品中，FPC（柔性电路板）与极细同轴线束并不是简单的“谁替代谁”关系，而是两种不同的连接方案。FPC具有柔性好、线路集成度高、适合多通道并行连接等特点，而极细同轴线束则是由多根独立的Micro-Coaxial Cable组成，每根线缆具有独立的同轴传输结构，更适合对阻抗控制、屏蔽及高速信号传输具有要求的应用。以本次产品 I-PEX 82286-100B-02-D 为例，该型号属于CABLINE®-UM 30Pin极细同轴线束，采用 30根AWG#40、50Ω Micro-Coaxial Cable，整体长度为 300mm，并使用 20878-030T-01 连接器组件。对于工程师而言，当设备内部需要较长距离、高密度、高速信号连接时，应根据实际信号类型、传输速率、阻抗要求、空间结构及EMI环境判断采用FPC还是极细同轴线束；对于采购人员而言，则需要进一步确认连接器、Pin数、线长及端接方式，而不能仅以“FPC成本更低”或“极细同轴线更细”作为判断依据。

-------------------------------------------------------------------------------------------------------

二、极细同轴线束是否能替代FPC？关键要看应用需求，而不是简单比较材料
极细同轴线束可以在部分应用场景中替代FPC，但并不是所有FPC都适合直接替换。 如果原FPC主要承担的是普通低速控制、简单电源或对阻抗及屏蔽要求不高的信号连接，那么改用极细同轴线束可能并没有明显必要；但如果应用涉及高速差分信号、高频信号、较长连接距离、复杂设备内部电磁环境或需要较强信号隔离能力，那么极细同轴线束就具有明显的方案价值。对于 I-PEX 82286-100B-02-D，其 30Pin、AWG40、50Ω、300mm 的规格决定了它更适合围绕高密度信号连接需求进行评估，而不是将其理解为普通多芯线束。尤其需要注意，FPC与极细同轴线束在结构、连接器、阻抗、屏蔽方式及装配工艺上存在差异，因此在进行替代设计时，应先确认原FPC的线路定义、信号类型、Pin Assignment、连接器接口及设备安装空间，再通过样品进行电气和机械验证。如果FPC在实际应用中已经出现高速信号完整性、EMI、布线空间或可靠性方面的设计限制，那么采用极细同轴线束进行方案替换就具有更高的工程价值。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议：从“能不能换”转向“是否值得换”

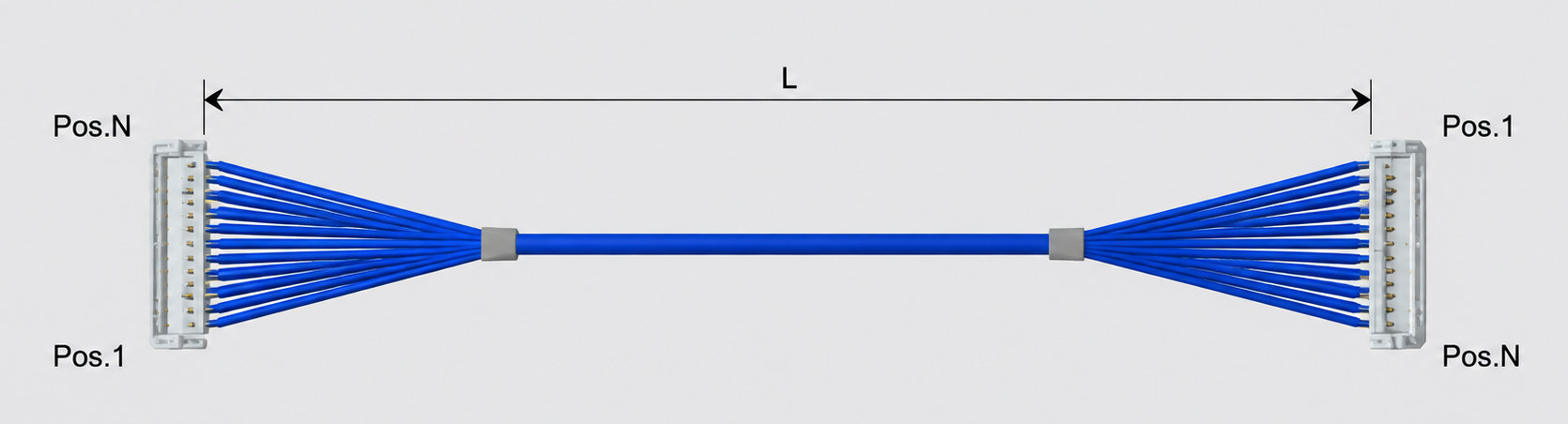

对于工程师和采购人员而言，判断极细同轴线束能否替代FPC，建议不要只看外形和Pin数，而应重点核对信号类型、特性阻抗、通道数量、线束长度、连接器配合、Pin Assignment、安装空间以及实际设备的电磁环境。本产品 I-PEX 82286-100B-02-D 属于CABLINE-UM 30Pin、1-N Pin Assignment、300mm极细同轴线束，采用AWG40、50Ω Micro-Coaxial Cable，并配套 20878-030T-01 连接器相关组件，因此如果客户原有FPC接口能够通过对应连接器及线序重新设计实现兼容，就可以进一步开展极细同轴线束替代FPC的样品验证；如果原FPC承担的是大面积电源、接地或高度集成的复杂线路，则需要根据具体电路功能重新评估，不能直接判断可以替换。采购端在询价时，也建议明确提出 “I-PEX 82286-100B-02-D兼容替代、30Pin、AWG40、50Ω、300mm、配套20878-030T-01连接器体系” 等关键规格，以避免供应商仅提供外观相似但电气性能和Pin Assignment不一致的产品。我们公司可提供：I-PEX 82286-100B-02-D兼容替代线束方案，可根据客户实际应用需求进行极细同轴线束的生产制造，为FPC替代评估、原厂替代、国产化采购及第二供应商导入提供相应的线束解决方案。

-------------------------------------------------------------------------------------------------------

四、从工程验证到批量采购：合理替代才能真正实现性能与成本平衡
对于需要将FPC更换为极细同轴线束的项目，建议工程师首先进行接口和信号定义确认，再对线长、Pin Assignment、阻抗及连接器配合关系进行样品验证，之后根据实际设备进行装机测试，而不是直接进入批量采购。特别是 300mm长度的 I-PEX 82286-100B-02-D，在实际设备内部可能涉及较长距离的走线，因此除了关注30Pin和AWG40规格，还需要考虑线束弯折、固定方式、连接器端部受力及设备内部空间。对于采购人员来说，真正有价值的替代方案不仅是降低单价，还应同时关注供应商的极细同轴线束加工能力、精密端接能力、产品一致性以及批量供货能力。只有当替代产品在机械配合、电气性能、信号传输及批量稳定性方面均达到项目要求时，FPC向极细同轴线束的转换才具有实际意义。

-------------------------------------------------------------------------------------------------------

极细同轴线束并非FPC的全面替代品，但在高速、高频、高密度及对信号完整性要求较高的应用中，可以成为FPC的重要替代方案。 对于 I-PEX 82286-100B-02-D 这款30Pin、AWG40、50Ω、300mm极细同轴线束，配套使用 20878-030T-01 连接器组件，工程师应结合具体信号和结构需求进行兼容性验证，采购人员则应从型号、线材、连接器、线长及供应能力等维度综合评估。通过精准选型，而不是盲目追求更高规格，才能在信号性能、空间利用、可靠性与采购成本之间取得更合理的平衡。
我是【 3M电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。
