I-PEX 82674-100B-01-D 0.4Pitch 30P连接器极细同轴线束替代品

一、30P极细同轴线束：面向高密度高速设备的紧凑型连接方案

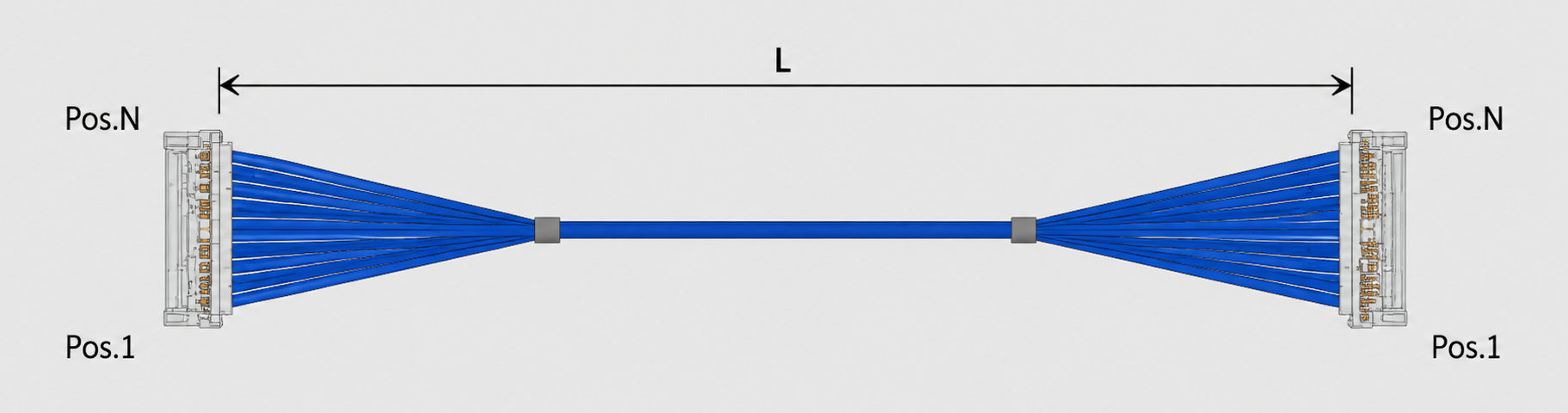

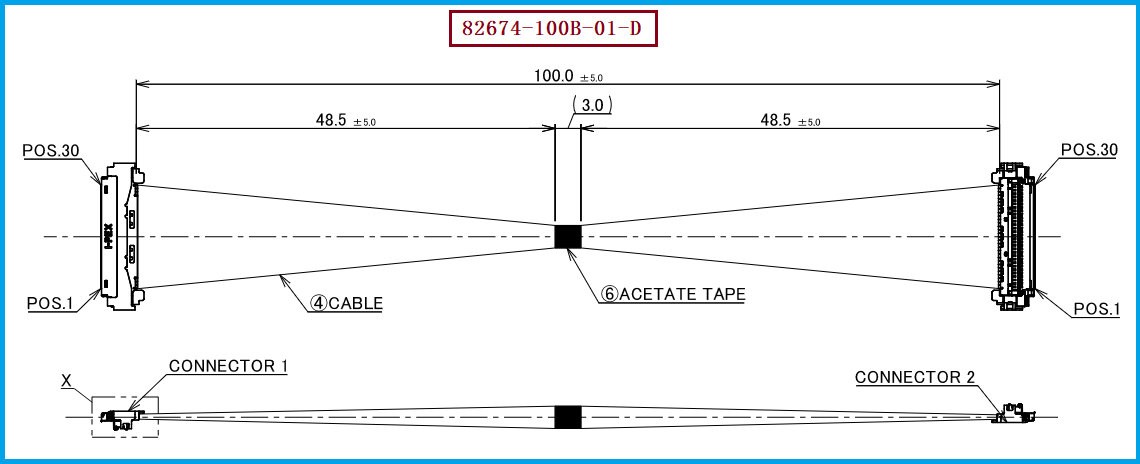

在笔记本电脑、AI终端、高性能显示设备、工业视觉及高速计算设备中，内部空间不断压缩，而高速信号速率持续提升，传统排线方案在空间利用、信号完整性及抗干扰方面面临更高要求。针对这类应用，I-PEX CABLINE®-UM系列采用0.4mm Contact Pitch、Vertical（Right Angle）垂直直角插拔结构，配合极细同轴电缆，可实现高密度、低高度的内部高速连接；官方资料显示，该系列支持30/40/50/60 Pin，并支持AWG36～44 Micro-Coaxial Cable。 本文重点介绍的目标产品为 I-PEX 82674-100B-01-D，属于CABLINE-UM 30Pin、40AWG Micro-Coaxial、L=100mm、1-1极细同轴线束；其配套线材端连接器型号为 20878-030T-01，即CABLINE-UM 30Pin Plug Housing。相关资料显示，82674-100B-01-D属于I-PEX官方列出的30Pin、100mm、1-1评估样品线束型号，而20878-030T-01属于30Pin Plug Housing推荐料号。 对于工程师而言，这意味着在进行结构替代或国产化设计时，不应仅关注“30Pin+100mm”这一表面参数，还应同步关注连接器配合关系、线束两端结构、Pin Assignment、线材规格以及实际安装空间。

-------------------------------------------------------------------------------------------------------

二、极细同轴线束的电磁干扰是如何抑制的？关键在于屏蔽、接地与高速信号完整性的协同
极细同轴线束之所以适用于高速信号传输，一个重要原因就在于其结构能够围绕“信号传输路径+屏蔽层”建立相对稳定的电磁环境。对于本文所对应的CABLINE-UM连接方案，I-PEX官方强调了 ZenShield®全屏蔽设计和多点接地结构，并将其定位为EMC解决方案的一部分；连接器还采用机械锁扣，并具有0.65mm以上的有效嵌合长度，以提高接触可靠性。 从工程角度看，极细同轴线束的EMI抑制并不是单靠某一个零部件完成，而是由同轴线缆自身的屏蔽结构、连接器端的屏蔽连续性、金属屏蔽结构与PCB接地之间的连接共同形成完整的高频回路。当高速信号沿中心导体传输时，外部屏蔽层可以降低外界噪声耦合，同时也有助于控制高速信号向外辐射；连接器端如果屏蔽结构与PCB Ground之间保持良好的连续连接，则能够进一步降低接口区域出现的电磁泄漏和串扰风险。I-PEX资料中还展示了ZenShield®多点Ground SMT points，并说明这种设计能够让连接器更加靠近Wi-Fi天线布置。 因此，在实际项目中，工程师除了关注极细同轴线本体，还应重点检查屏蔽层端接、接地连续性、连接器结构、PCB Ground设计以及高速信号走线之间的协同关系；对于高速显示、USB4、Thunderbolt等应用而言，只有线材、连接器和PCB共同形成稳定的高速信号环境，才能更充分发挥极细同轴线束的抗干扰优势。CABLINE-UM官方资料将40Gbps/lane PAM3列为参考传输能力，并列出USB4 Gen4、Thunderbolt 5、DisplayPort UHBR20等高速接口作为参考应用，但具体系统性能仍应以实际线材、结构、PCB及SI测试结果为准。

-------------------------------------------------------------------------------------------------------

三、工程师与采购人员选型：兼容与替代方案参考及建议
对于需要寻找 I-PEX 82674-100B-01-D替代方案的工程师和采购人员，建议首先建立“型号对应—结构对应—电气性能—机械尺寸—量产一致性”的完整确认逻辑。本产品目标规格应明确锁定为 30Pin、40AWG Micro-Coaxial、100mm、1-1，线材端连接器型号为 20878-030T-01；I-PEX官方页面同时列出了同系列30Pin 1-1线束的200mm型号82675-100B-01-D及300mm型号82676-100B-01-D，因此如果项目只是改变线束长度，可进一步从同系列规格体系进行评估，但不能将不同长度型号直接视为无条件互换。 对于国产替代项目，建议工程师重点确认连接器30Pin配合尺寸、0.4mm Pitch、2.2±0.15mm Mated Height、线束长度100mm、两端连接器方向与Pin Assignment，同时根据实际高速应用开展阻抗、插损、回损、串扰及EMI/EMC相关验证；采购人员则应重点确认替代料号的连接器供应稳定性、线材规格一致性、端接工艺、批次一致性、交期及量产能力。需要强调的是，I-PEX官方页面将82674-100B-01-D定义为30Pin、40AWG、100mm、1-1线束，并将20878-030T-01列为30Pin Plug Housing推荐料号。 我们公司可提供：I-PEX 82674-100B-01-D兼容替代线束方案，可围绕30Pin、100mm极细同轴线束的结构及应用需求进行国产化替代开发，为工程师提供从线材、端接到成品线束的配套方案，并可根据客户设备的实际空间、长度、连接方向及性能要求进行针对性匹配。

-------------------------------------------------------------------------------------------------------

四、为什么选择极细同轴线束替代方案：从“型号替代”走向“系统级兼容”
对于电子设备制造商而言，极细同轴线束的替代并不只是寻找一个外观相似的线束，而是要在有限空间中同时实现可靠连接、高速传输、EMI抑制和稳定量产。I-PEX CABLINE-UM系列采用0.4mm间距、Vertical Right Angle结构，配合2.2±0.15mm的配合高度以及ZenShield®全屏蔽、多点接地和Mechanical Lock设计，为高速、高密度设备内部互连提供了较完整的连接方案。 对于以 I-PEX 82674-100B-01-D为目标型号的替代开发，我们公司可以从工程应用实际出发，不仅关注100mm长度和30Pin数量，还关注极细同轴线材端接质量、连接器匹配、线序、屏蔽处理、整体尺寸及批量生产一致性，从而帮助客户降低因原厂料号供应、采购成本或交期变化带来的风险。对于采购人员而言，可将目标型号、连接器型号 20878-030T-01、100mm长度以及实际应用要求作为供应商技术确认的基础条件；对于研发工程师而言，则建议在样品导入后进一步进行机械配合及高速SI/EMC验证，以确认替代方案能够满足具体整机设计要求。

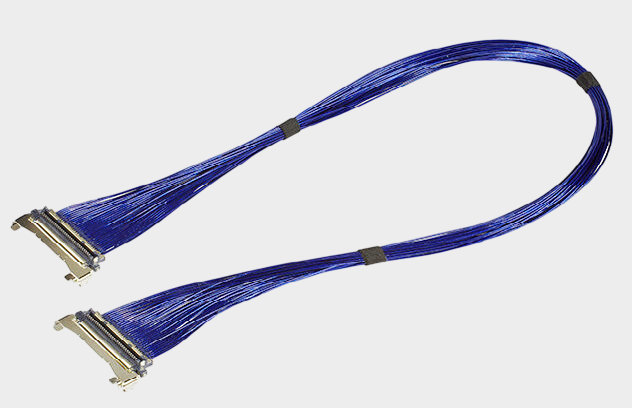

I-PEX 82674-100B-01-D是一款CABLINE-UM系列30Pin、40AWG Micro-Coaxial、100mm、1-1极细同轴线束，配套线材端连接器型号为 20878-030T-01。其应用价值不仅体现在极细线径和紧凑结构，更在于高速信号传输、屏蔽接地和机械可靠性之间的综合平衡。对于需要国产替代、供应链优化或第二供应商导入的客户，我们公司可提供 I-PEX 82674-100B-01-D兼容替代线束方案，围绕实际设备的机械结构、电气性能、EMI抑制及批量制造要求，为工程师和采购人员提供更具针对性的极细同轴线束解决方案。
我是【 3M电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。
