I-PEX 82873-100B-02-D 0.5Pitch 30P连接器极细同轴线束替代品

一、I-PEX 82873-100B-02-D极细同轴线束产品介绍

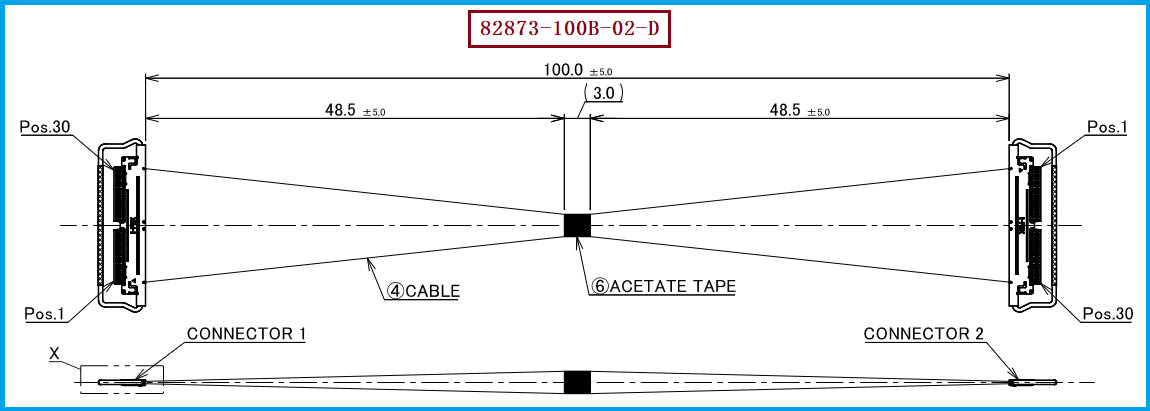

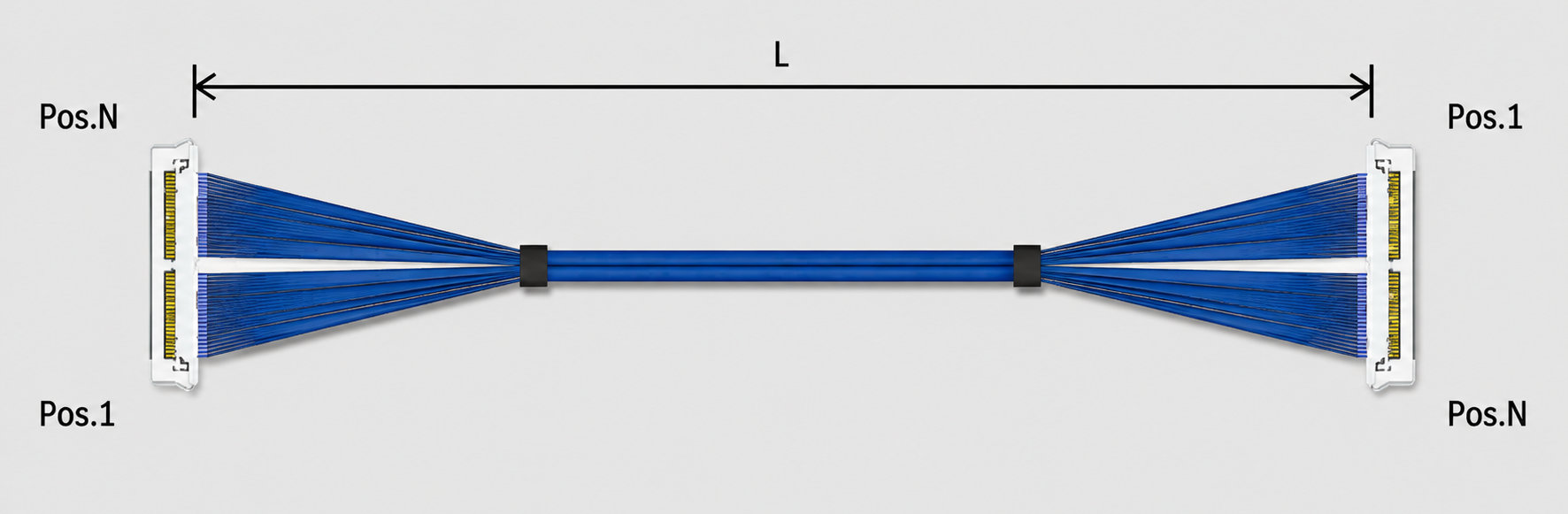

I-PEX 82873-100B-02-D 是CABLINE®-CAL系列30Pin极细同轴线束，官方评估型号对应 Micro-Coaxial Cable、40AWG、L=100mm、1-N（1对N）结构。该型号线材端使用的连接器型号为 20777-030T-01，适用于对连接器尺寸、线束空间及高速信号传输性能有较高要求的电子设备内部连接。从工程师和采购人员的选型角度来看，这类极细同轴线束并非普通排线，而是将微型连接器、极细同轴线材及特定线位结构结合起来的高速信号传输组件。其采用的CABLINE®-CAL连接器具有0.4mm接触间距、水平对插、0.73±0.07mm嵌合高度，最大约0.8mm等特点，在有限的设备内部空间中能够实现高密度信号连接。对于笔记本电脑、超薄显示模组、摄像头模组、视觉设备及其他小型化电子产品而言，这种低背、高密度结构有利于减少连接区域所占空间。根据I-PEX官方资料，CABLINE®-CAL还支持30Pin、40Pin以及多种Micro-Coaxial Cable规格，其中官方高速测试条件采用30Pin、AWG40 Micro-Coax、45Ω、100mm及GSSGSSG Pin Assignment，与本型号的核心配置具有较强的工程参考价值。

-------------------------------------------------------------------------------------------------------

二、极细同轴线如何支持Sony IMX高速MIPI传输？
在采用Sony IMX系列图像传感器的摄像头模组、工业视觉设备及高速成像系统中，图像传感器产生的大量图像数据通常需要通过高速MIPI CSI-2链路传输至处理器、ISP或其他主控芯片。需要明确的是，极细同轴线束本身并不是MIPI协议芯片，也不会决定某一款Sony IMX是否支持MIPI；它主要承担的是高速MIPI信号的物理传输任务。因此，在Sony IMX高速MIPI应用中，工程师真正需要关注的是线束能否在有限空间内保持稳定的高速信号传输，包括差分阻抗、信号衰减、串扰、线长、Ground与Signal排列、连接器接触可靠性以及整体Signal Integrity等因素。I-PEX CABLINE®-CAL官方资料给出的高速参考条件为30Pin连接器+AWG40 Micro-Coax+45Ω+100mm+GSSGSSG，并给出了最高40Gbps/lane PAM3的参考高速传输能力。 因此，当Sony IMX摄像头模组需要通过MIPI进行高速图像数据传输时，极细同轴线束可以作为传感器与主控之间的重要高速物理连接通道，通过合理的同轴结构和Ground/Signal布局帮助降低高速传输过程中的串扰和信号完整性风险。但需要注意，不能仅凭82873-100B-02-D或CABLINE®-CAL的连接器规格，就直接宣称兼容所有Sony IMX型号或所有MIPI高速率；实际项目仍应根据具体Sony IMX型号的数据手册确认MIPI接口类型、Lane数量、传输速率、Pin定义及阻抗要求，并结合实际线束进行SI测试和整机验证。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
对于工程师进行原厂线束替代设计，或者采购人员寻找I-PEX 82873-100B-02-D的兼容供应方案时，建议从“机械兼容、电气兼容、高速信号兼容、线束结构兼容”几个方面进行综合确认，而不能仅通过30Pin或连接器外形进行判断。本型号的关键识别信息为：极细同轴线束产品料号/型号为 I-PEX 82873-100B-02-D，线材端连接器型号为 20777-030T-01，线位定义为 1对N（1-N），对应CABLINE®-CAL 30Pin、40AWG Micro-Coax及100mm线长配置。I-PEX官方资料中的CABLINE®-CAL评估线束还包括30Pin 200mm、300mm以及40Pin不同长度版本，因此，如果项目需要调整线长、Pin数量或线位结构，应重新确认连接器、线材、阻抗、Pin Mapping、出线方向及设备安装空间。 对于Sony IMX高速MIPI应用，建议研发人员在替代前进一步提供Sensor型号、MIPI Lane数量、目标传输速率、原线束长度及原始Pin定义，以便进行针对性的兼容性确认。我们公司可提供：I-PEX 82873-100B-02-D兼容替代线束方案，可根据客户提供的样品、图纸、BOM或原装线束，对连接器、极细同轴线材、线长、线位定义及加工结构进行匹配，并提供适用于研发打样、产品验证及批量生产的极细同轴线束制造服务。对于采购人员而言，在导入替代供应商时，还应重点确认样品一致性、批次稳定性及长期供货能力；对于研发工程师而言，则应重点完成机械装配、导通、阻抗及高速信号完整性等验证。

-------------------------------------------------------------------------------------------------------

四、面向研发、采购与量产的极细同轴线束制造服务

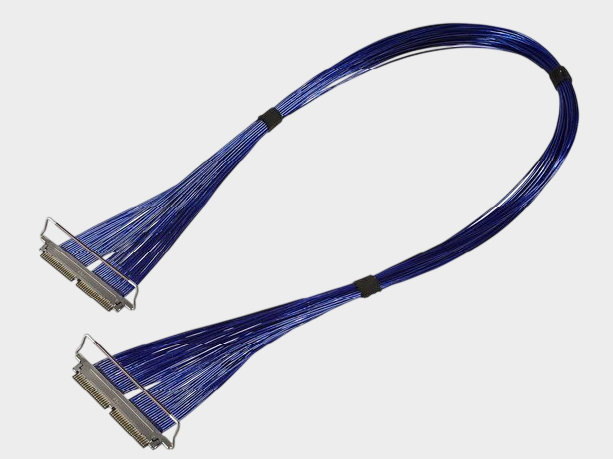

从实际产品应用来看，I-PEX 82873-100B-02-D可以概括为一款“CABLINE®-CAL 30Pin + 20777-030T-01连接器 + 40AWG Micro-Coax + 100mm + 1对N（1-N）”的极细同轴线束方案。其核心优势在于利用极细同轴线和小型化连接器，在有限空间内完成高密度、高速信号连接，同时兼顾设备轻薄化和内部布线需求。I-PEX官方资料显示，CABLINE®-CAL支持AWG38、AWG40、AWG42、AWG44 Micro-Coaxial Cable，并提供30Pin和40Pin规格，工作温度范围为**-40℃～+85℃；其中AWG40对应的额定电流为0.3A/contact**。 对于Sony IMX高速MIPI摄像头、工业视觉设备、图像采集设备以及其他高速数据传输场景，极细同轴线束能够在小型化空间中提供适合高速信号传输的连接路径，但最终应用性能仍需要以具体Sensor、主控芯片、PCB Layout、线束结构及系统测试结果为依据。我们公司专注于极细同轴线束的生产制造与兼容替代，可围绕I-PEX 82873-100B-02-D开展连接器、线材、线长、线位及结构匹配，根据客户实际产品需求提供兼容替代线束方案，帮助客户降低原厂线束采购成本、缩短供应周期，并满足研发打样、国产替代及批量采购需求。

-------------------------------------------------------------------------------------------------------

I-PEX 82873-100B-02-D是一款具有明确工程应用定位的30Pin极细同轴线束，其核心配置包括40AWG Micro-Coax、100mm线长、1对N（1-N）线位定义以及20777-030T-01连接器。配套的CABLINE®-CAL连接器采用0.4mm Pitch、低嵌合高度和机械锁扣设计，能够满足高速、小型化及空间受限设备的内部连接需求。 对于Sony IMX高速摄像头模组而言，极细同轴线束的作用重点在于为MIPI高速信号提供可靠的物理传输通道，实际替代时则需要进一步围绕MIPI Lane、速率、阻抗、Pin Mapping、线长及信号完整性进行验证。因此，选择兼容替代产品时，不应只关注“型号是否相同”，更应该关注连接器、线材、线位、机械尺寸和高速电气性能是否真正匹配。我们公司可提供I-PEX 82873-100B-02-D兼容替代线束方案，依托极细同轴线束生产制造能力，为客户提供从样品打样、规格匹配到批量生产的配套服务，为Sony IMX高速MIPI摄像头模组、视觉设备及其他高速电子产品提供稳定、灵活的极细同轴线束替代选择。
我是【 3M电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。
