I-PEX 82437-100B-02-D 0.5Pitch 30P连接器极细同轴线束替代品

一、面向高速、小型化设备的极细同轴线束解决方案
随着笔记本电脑、超薄显示模组、高速摄像设备、工业视觉设备以及智能终端不断向轻薄化、高速化发展，设备内部连接空间越来越有限，同时对高速信号完整性和抗电磁干扰能力提出了更高要求。对于工程师而言，线束选型已经不仅是“能否连接”的问题，还需要综合考虑线材规格、连接器匹配、线位定义、信号完整性以及EMI控制等因素；对于采购人员而言，则需要进一步关注产品兼容性、批量制造能力和持续供货稳定性。

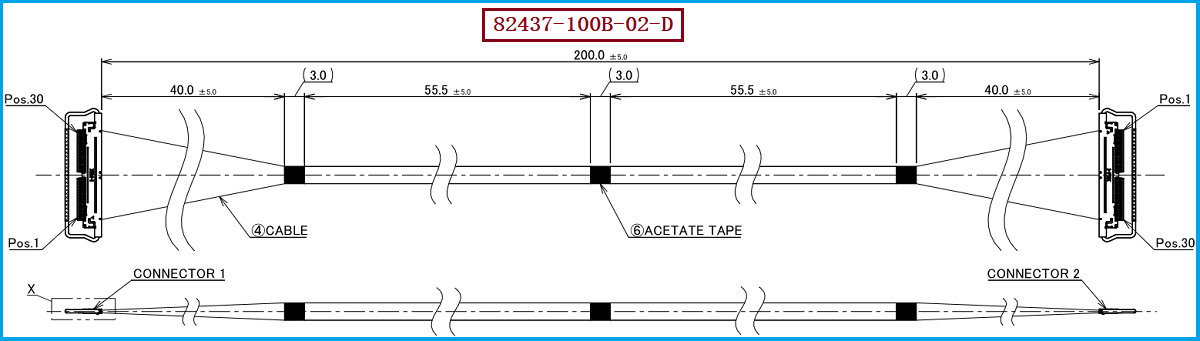

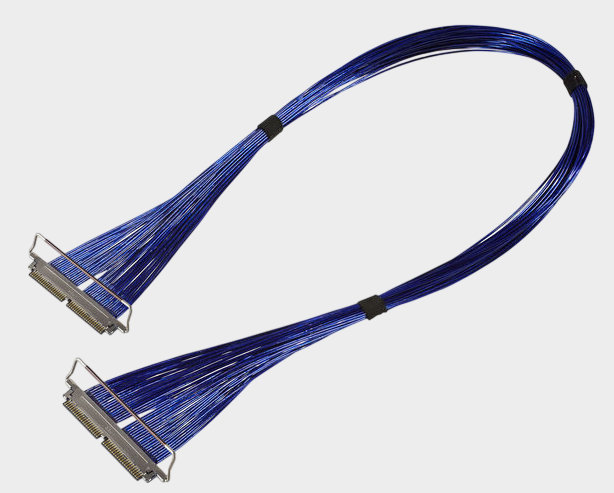

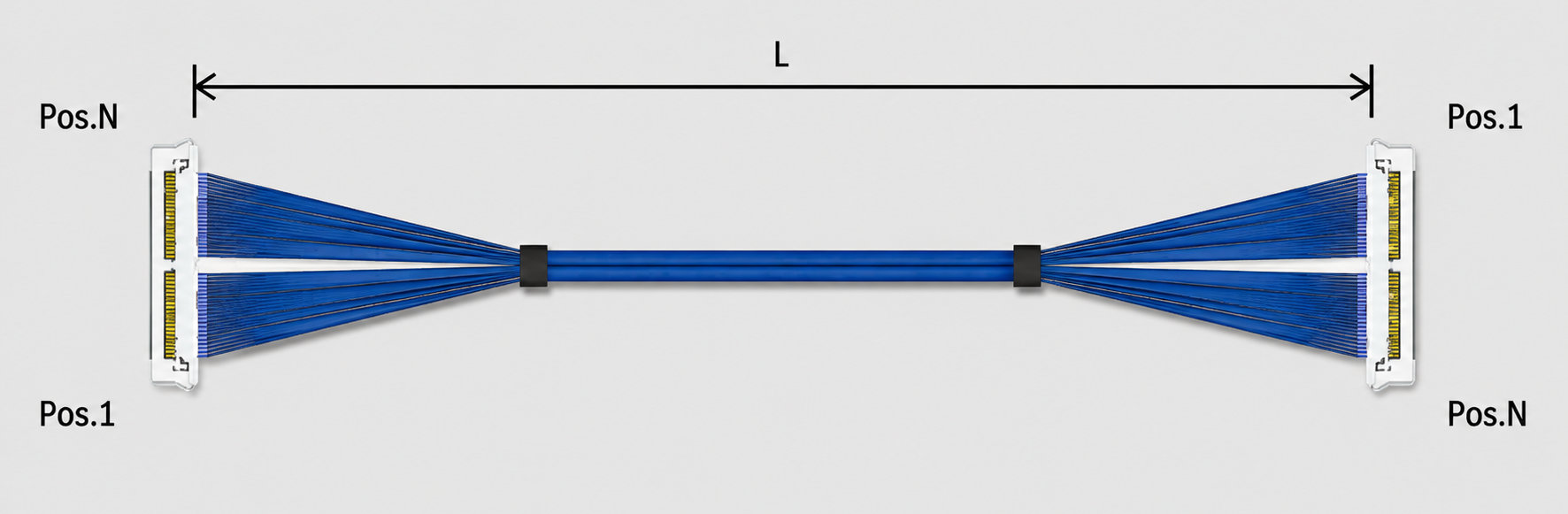

本次介绍的产品为 I-PEX 82437-100B-02-D极细同轴线束，属于I-PEX CABLINE®-CAL系列30Pin Micro Coaxial Harness。根据产品资料，该型号采用 40AWG Micro Coaxial Cable，线束长度为 200mm，线位定义为 1对N（1-N），适用于高速、小型化设备内部连接。该极细同轴线束在线材端使用的连接器型号为 20777-030T-01，对应30Pin高密度连接应用。对于需要进行原厂线束兼容替代的客户，我们公司可提供 I-PEX 82437-100B-02-D兼容替代线束方案，帮助工程师和采购人员在满足项目规格要求的基础上，获得更加灵活的供应选择。

-------------------------------------------------------------------------------------------------------

二、为什么极细同轴线能抗EMI？关键在于同轴屏蔽结构
所谓EMI，即电磁干扰，是高速电子设备进行信号传输时需要重点控制的问题。当设备内部存在电源线路、高速数字信号线路、无线信号或其他电子元件时，周围电磁环境可能对高速信号产生干扰。如果线束抗干扰能力不足，就可能出现噪声增加、信号完整性下降、数据传输异常等问题。极细同轴线之所以具备较好的抗EMI能力，与其“同轴”结构密切相关。极细同轴线通常围绕中心信号导体设置绝缘结构及外围屏蔽结构，使信号传输区域与外部电磁环境形成相对独立的传输通道。屏蔽层能够降低外部电磁干扰耦合进入信号通道的程度，同时也有助于抑制信号向周围空间产生的电磁辐射。
对于工程师来说，这种结构的价值并不仅仅体现在“抗干扰”三个字上。同轴结构使信号导体与外围屏蔽结构保持相对稳定的几何关系，有利于高速信号传输过程中的阻抗控制和信号完整性设计。当极细同轴线应用于高速显示、高速摄像及其他高频数据传输场景时，稳定的传输结构能够帮助降低外部干扰和串扰对信号造成的影响。需要注意的是，具体EMI表现仍与线材本身的屏蔽结构、连接器、接地设计、线束布线方式及整机系统设计有关，不能仅根据“极细同轴线”这一名称直接判断最终EMI性能。因此，在实际项目开发中，应结合具体线材和整机测试结果进行验证。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
针对 I-PEX 82437-100B-02-D进行兼容与替代时，工程师首先应确认30Pin连接器配置、20777-030T-01线材端连接器、40AWG Micro Coaxial Cable、200mm线束长度以及 1对N（1-N）线位定义等关键条件是否与原设计一致。尤其是线位定义，它直接关系到不同信号通道之间的对应关系，替代线束不能只关注连接器外形是否能够插入，还需要确认实际线序、信号分配及电气性能是否满足项目要求。同时，若客户对高速信号和EMI有明确要求，还应结合具体工作频率、阻抗、信号损耗、串扰及屏蔽效果进行样品验证。
从采购角度来看，兼容替代不仅意味着型号能够对应，还意味着供应商需要具备稳定的极细同轴线束制造和品质控制能力。我们公司专注于极细同轴线束研发、生产与制造，可根据客户提供的原始线束、图纸或样品进行规格确认，并提供 I-PEX 82437-100B-02-D兼容替代线束方案。在实际项目导入过程中，可围绕连接器匹配、40AWG极细同轴线材、30Pin结构、1对N线位定义及200mm长度等关键要求进行针对性匹配，为客户的工程验证、样品测试及后续批量采购提供支持。

-------------------------------------------------------------------------------------------------------

四、从抗EMI到稳定高速传输，极细同轴线束的价值在哪里？
I-PEX 82437-100B-02-D极细同轴线束采用30Pin、40AWG Micro Coaxial Cable、200mm长度及1对N结构，并配套 20777-030T-01连接器，适合对空间、信号传输和连接可靠性有要求的电子设备内部应用。极细同轴线的抗EMI能力与其同轴屏蔽结构密切相关，通过对信号传输区域进行屏蔽，可以降低外部电磁环境对高速信号的影响，并为信号完整性设计提供良好的基础。

-------------------------------------------------------------------------------------------------------

对于正在进行进口线束替代、供应链优化或新产品开发的工程师与采购人员而言，选择合适的极细同轴线束供应商，需要同时关注规格兼容、信号性能、连接器匹配、线位定义、制造能力和批量供货能力。我们公司可提供 I-PEX 82437-100B-02-D兼容替代极细同轴线束方案，以专业的极细同轴线束制造能力，为客户提供稳定、灵活的高速连接产品选择。

我是【 3M电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。
