I-PEX 83008-100B-01-D 0.4Pitch 10P连接器极细同轴线束替代品

一、I-PEX 83008-100B-01-D极细同轴线束的产品结构与应用特点

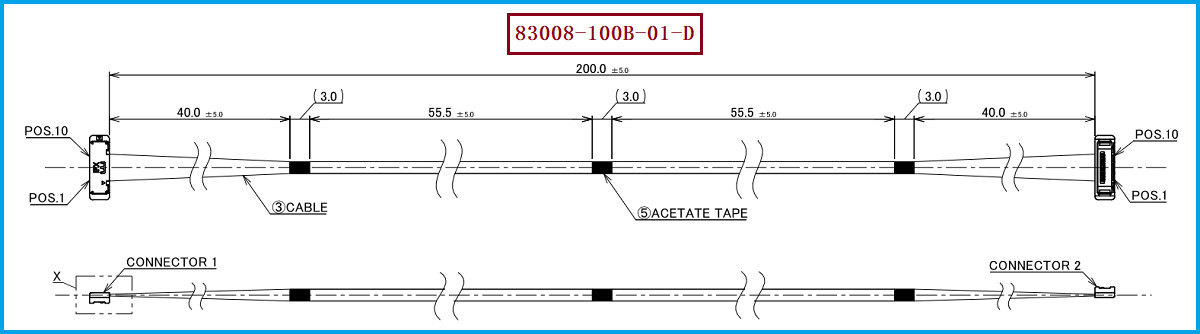

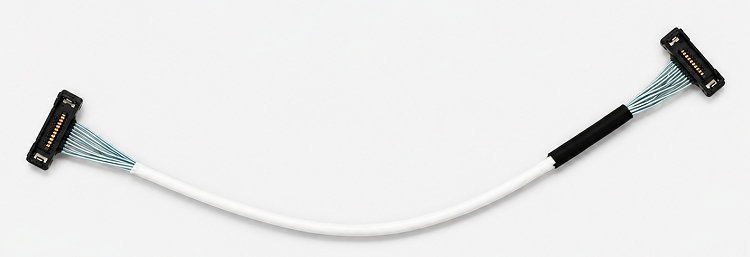

I-PEX 83008-100B-01-D属于CABLINE-SS系列10Pin极细同轴线束产品，采用AWG#40极细同轴线材，线束长度为200mm，线位定义为1-1，适用于对内部空间、线束尺寸及高速信号连接具有较高要求的电子设备。根据配套连接器相关产品信息，此款极细同轴线束上使用的线材端连接器型号为20373-R10T-06，可适配AWG#40、50 OHM、BLUE极细同轴线材。对于工程师而言，在进行此类线束设计或替代开发时，需要同时确认Pin数、线材规格、线束长度、线位定义以及连接器端接结构；对于采购人员而言，则需要进一步关注供应商是否能够按照既定的产品结构进行稳定生产，避免因线材、连接器或加工方式不一致而影响后续装配。

-------------------------------------------------------------------------------------------------------

二、极细同轴线的结构组成及工作原理
极细同轴线通常由中心导体、绝缘层、屏蔽层以及外部保护结构组成，其中中心导体主要承担信号传输功能，绝缘层用于使中心导体与外部屏蔽结构保持相对稳定的结构关系，屏蔽层则围绕信号传输部分形成屏蔽作用，以降低外部电磁环境及相邻线路对信号传输产生的影响。对于高速信号而言，同轴结构的重要特点之一是通过相对稳定的导体、绝缘层及屏蔽层结构形成相应的传输特性，因此线材在制造和加工过程中需要保持较好的尺寸一致性。以I-PEX 83008-100B-01-D所涉及的AWG#40、50 OHM、BLUE线材为例，极细尺寸意味着中心导体、绝缘层和屏蔽层的加工精度更加重要，如果剥线、端接或屏蔽层处理不当，就可能影响线束整体的一致性，因此极细同轴线束并不是简单地将多根细线与连接器进行组合，而是需要对线材结构和端接工艺进行严格控制。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
对于需要选择或寻找I-PEX 83008-100B-01-D兼容替代产品的工程师和采购人员，建议以原产品的实际结构参数作为基础进行确认，包括10Pin连接结构、AWG#40极细同轴线材、200mm线束长度、1-1线位定义以及20373-R10T-06线材端连接器，同时还需要结合实际设备确认连接器配合关系、线材阻抗、线序、出线方向及安装空间。对于高速连接应用，兼容替代产品还应关注线材结构的一致性以及端接后的加工质量，不能仅依据外观或Pin数判断是否可以直接替代。我们公司专注于极细同轴线束的生产制造，可根据客户提供的产品型号、实物样品、工程图纸及技术要求进行开发和生产，我们公司可提供I-PEX 83008-100B-01-D兼容替代线束方案，并可根据实际项目需求对线束长度、线序及相关结构进行定制化生产。

-------------------------------------------------------------------------------------------------------

四、从工程开发与采购角度选择极细同轴线束供应商
对于工程师来说，极细同轴线束的选型需要重点考虑线材结构、阻抗要求、连接器匹配、线束长度及实际设备内部的布线空间，而对于I-PEX 83008-100B-01-D这类采用10Pin结构、AWG#40线材并配套20373-R10T-06连接器的产品，极细线材的加工能力和端接精度同样是重要因素。对于采购人员来说，在选择兼容替代供应商时，除了关注产品成本和交期外，还应重点确认供应商是否具备AWG#40、50 OHM、BLUE极细同轴线束的实际加工经验，以及是否能够在样品开发和后续批量生产过程中保持较好的产品一致性。通过在前期确认产品型号、连接器型号、线材规格和实际应用要求，可以减少后续因线束尺寸、线序或连接结构不匹配而产生的调整成本。

-------------------------------------------------------------------------------------------------------

I-PEX 83008-100B-01-D是一款CABLINE-SS系列10Pin极细同轴线束产品，采用AWG#40极细同轴线材，线束长度为200mm，线位定义为1-1，并涉及20373-R10T-06线材端连接器及AWG#40、50 OHM、BLUE线材规格。极细同轴线通过中心导体、绝缘层及屏蔽层等结构共同完成信号传输与屏蔽功能，其结构一致性和端接加工质量会直接影响线束的实际应用表现。我们公司可根据客户提供的产品型号、样品、图纸及技术要求，生产制造I-PEX 83008-100B-01-D兼容替代极细同轴线束，并为不同电子设备提供相应的定制化线束产品支持。
我是【 3M电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：张经理 18913228573（微信同号）。
