I-PEX 83009-100B-01-D 0.4Pitch 10P连接器极细同轴线束替代品

一、I-PEX 83009-100B-01-D极细同轴线束的结构与应用特点

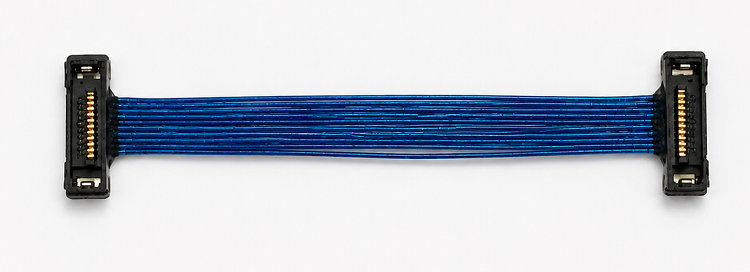

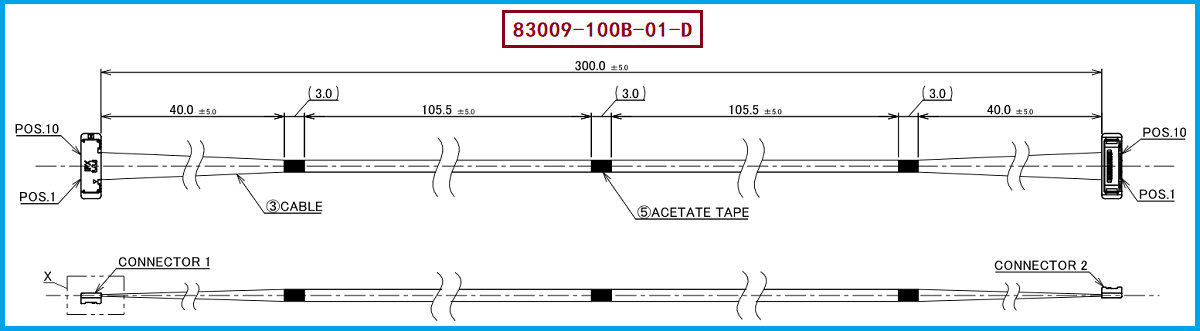

I-PEX 83009-100B-01-D属于CABLINE-SS系列10Pin极细同轴线束产品，采用AWG#40极细同轴线材，线束长度为300mm，线位定义为1-1，适用于设备内部空间有限且对高速信号连接稳定性具有一定要求的应用场景。此款极细同轴线束上使用的线材端连接器型号为20373-R10T-06，可适配AWG#40、50 OHM、BLUE线材。对于工程师和采购人员而言，在选择此类极细同轴线束时，除了确认产品型号、Pin数、线束长度和线位定义外，还需要重点关注阻抗、屏蔽及传输性能之间的关系，因为这些因素会直接影响线束在实际设备中的信号传输表现，特别是在300mm长度的线束应用中，更需要结合具体信号类型和系统要求进行综合确认。

-------------------------------------------------------------------------------------------------------

二、极细同轴线的阻抗、屏蔽和传输性能如何影响应用？
极细同轴线的阻抗稳定性主要与中心导体、绝缘层及屏蔽层之间的结构关系有关，当线材结构和加工尺寸保持较好的一致性时，有助于减少信号传输过程中因局部阻抗变化而产生的反射问题。对于本款I-PEX 83009-100B-01-D所涉及的AWG#40、50 OHM、BLUE线材来说，50 OHM阻抗结构是线材选型和兼容开发过程中需要重点确认的参数之一。屏蔽结构则主要用于降低外部电磁环境以及相邻线路对信号传输产生的干扰，当设备内部存在电源线、高速信号线及其他电子元器件时，合理的屏蔽结构有助于提高信号传输环境的稳定性。阻抗和屏蔽共同影响极细同轴线束的实际传输表现，如果线材结构、屏蔽层处理或端接加工存在较大差异，就可能对信号一致性产生影响，因此工程师在开发阶段需要关注整条线束的结构连续性，而采购人员在选择产品时也不能只比较外观和价格。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
对于需要选择或寻找I-PEX 83009-100B-01-D兼容替代产品的工程师和采购人员，建议以原产品的实际结构作为基础进行确认，重点核对10Pin连接结构、AWG#40极细同轴线材、300mm线束长度、1-1线位定义以及20373-R10T-06线材端连接器，同时确认配套线材AWG#40、50 OHM、BLUE的阻抗及结构要求。在兼容替代开发过程中，还应结合设备实际情况确认线序、连接器配合尺寸、出线方向、安装空间以及信号传输要求，特别是对于高速信号应用，不应仅依据Pin数或线束长度判断产品是否能够直接替代。我们公司专注于极细同轴线束的生产制造，可根据客户提供的产品型号、实物样品、工程图纸及技术要求进行开发生产，我们公司可提供I-PEX 83009-100B-01-D兼容替代线束方案，并可根据实际项目需求对线束长度、线序及相关结构进行定制。

-------------------------------------------------------------------------------------------------------

四、从工程开发与采购角度关注线束整体一致性
对于工程师来说，极细同轴线束的性能并不是单独由某一个参数决定，而是线材阻抗、屏蔽结构、连接器匹配及端接加工共同作用的结果。对于I-PEX 83009-100B-01-D这类采用10Pin、AWG#40规格，并配套20373-R10T-06连接器的产品，在线束开发过程中需要保持线材规格和端接结构的一致性，以减少不同批次之间可能出现的差异。对于采购人员而言，在选择兼容替代供应商时，除了关注产品成本和交期外，还应重点了解供应商是否具备AWG#40、50 OHM、BLUE极细同轴线束的加工能力，以及是否能够按照实际技术要求进行样品确认和后续批量生产。通过在项目初期充分确认产品型号、线材规格、连接器型号及实际应用要求，可以降低后续装配、调试和维护过程中因线束不匹配带来的风险。

-------------------------------------------------------------------------------------------------------

I-PEX 83009-100B-01-D是一款CABLINE-SS系列10Pin极细同轴线束产品，采用AWG#40极细同轴线材，线束长度为300mm，线位定义为1-1，并配套20373-R10T-06线材端连接器及AWG#40、50 OHM、BLUE线材规格。对于极细同轴线束而言，阻抗稳定性关系到信号传输过程中的一致性，屏蔽结构有助于降低外部干扰，而线材、连接器及端接工艺的整体匹配则共同影响实际应用表现。我们公司可根据客户提供的产品型号、样品、图纸及技术要求，生产制造I-PEX 83009-100B-01-D兼容替代极细同轴线束，并为不同高速电子设备提供相应的定制化线束产品支持。
我是【 3M电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。
