I-PEX 82683-100B-01-D 0.35Pitch 10P连接器极细同轴线束替代品

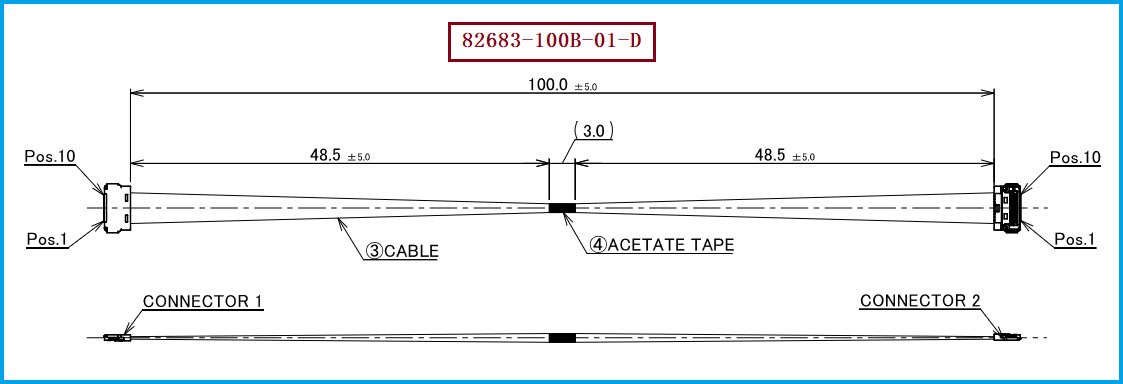

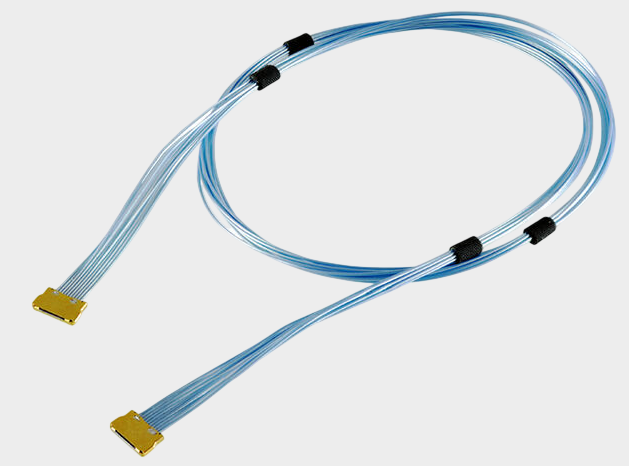

一、I-PEX 82683-100B-01-D：面向高密度高速连接的10Pin极细同轴线束
在笔记本电脑、平板电脑、显示模组、VR/AR设备以及其他轻薄型电子产品中，内部高速信号连接往往同时受到“空间有限、信号速率高、线束需要柔性布线”等多重限制。I-PEX CABLINE®-UY系列正是针对这类应用推出的极细同轴线连接方案，其采用0.35mm Pitch、低高度以及Vertical Right Angle结构，并支持AWG40/AWG42 Micro-Coaxial Cable。根据本次PDF资料，对应的10Pin 100mm 1-1极细同轴线束产品料号为 I-PEX 82683-100B-01-D，采用10根 AWG#42 50 OHM, BLUE 极细同轴线进行一对一信号连接，线束标称长度为100mm。对于工程师而言，这种结构的价值在于能够在有限的设备内部空间中实现多通道高速信号传输；对于采购人员而言，则意味着可以围绕明确的Pin数、线径、阻抗、长度及连接器结构建立清晰的替代品规格基准。I-PEX官方资料显示，CABLINE-UY支持最高32Gbps/lane NRZ的高速传输应用，并提供5Pin、10Pin和12Pin等规格。

-------------------------------------------------------------------------------------------------------

二、极细同轴线束连接器型号如何确认？不能只看一个料号
在进行极细同轴线束选型、打样或国产替代时，“连接器型号如何确认”是工程人员经常遇到的问题。实际确认时不能只看连接器外观，也不能仅凭Pin数量判断型号，而应该同时核对连接器系列、Pin数、Pitch、安装方向、线材规格以及连接器组成结构。以本款 I-PEX 82683-100B-01-D 为例，其属于CABLINE-UY 10Pin Harness，线材端采用CABLINE-UY Plug结构；其中线材端连接器型号为 20907-010E-01，该型号对应10Pin Plug Housing，而完整的CABLINE-UY 10Pin Plug Cable Assembly型号为 20857-010T-01。与此同时，与其配套的PCB端Receptacle型号为 20854-010E-02，Shell A型号为 3568-0101。 因此，工程师在确认连接器时，应将“连接器系列＋Pin数＋Pitch＋结构＋线材规格＋完整组件料号”作为一个整体进行核对，而采购人员在询价时也建议同时提供原Harness料号和连接器料号，避免仅凭“10Pin连接器”进行替代而造成规格不匹配。

-------------------------------------------------------------------------------------------------------

三、82683-100B-01-D兼容替代：重点确认AWG、阻抗、Pin定义与尺寸
对于 I-PEX 82683-100B-01-D 的兼容替代，真正决定线束能否应用到原设备中的，并不只是“连接器能不能插上”，而是需要同时验证机械、电气及线材参数。本款产品的核心线材规格为 AWG#42 50 OHM, BLUE，即AWG#42、50Ω极细同轴线，采用10路1-1连接方式，长度为100mm。CABLINE-UY产品资料明确支持AWG40和AWG42 Micro-Coaxial Cable，其中AWG42 Micro-Coaxial对应的连接器额定电流为0.35A/contact（最多10Pin）。 在实际替代开发过程中，工程师还需要重点确认0.35mm Pitch、Vertical Right Angle结构、连接器嵌合高度、PCB端配合位置、Pin-to-Pin定义、线束长度、50Ω阻抗以及线缆走向和固定方式等参数；而采购人员则应重点确认替代供应商是否能够稳定提供与原产品相对应的连接器组件、AWG#42 50Ω极细同轴线及一致的端接工艺。我们公司可提供：I-PEX 82683-100B-01-D兼容替代线束方案，可根据客户的连接器型号、Pin数、AWG规格、阻抗、线长、Pin定义及实际装配要求进行极细同轴线束生产制造，为工程开发、样品验证及批量采购提供对应的替代方案。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议：从“型号确认”走向“完整验证”

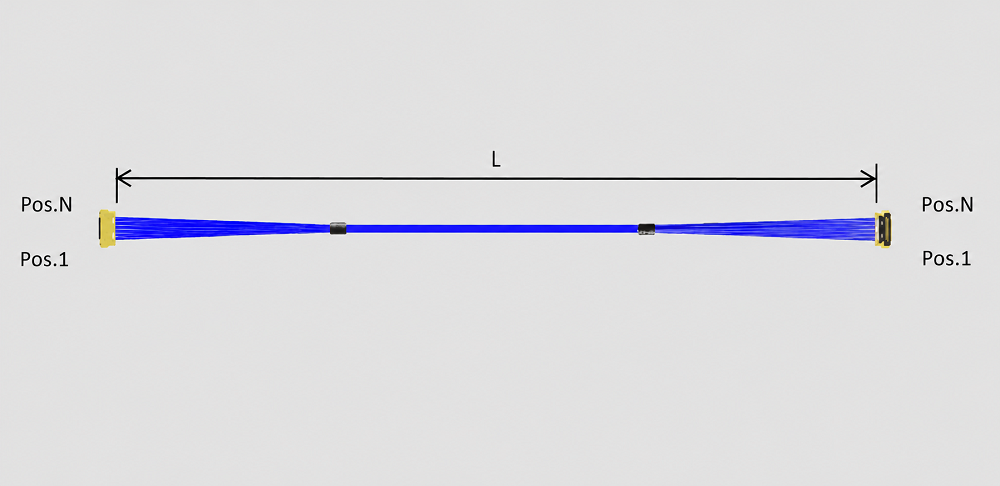

对于需要替代I-PEX极细同轴线束的客户，建议工程师和采购人员采用“原型号确认—连接器确认—线材确认—结构确认—电气验证”的方式进行选型，而不要仅按照产品名称或Pin数直接寻找替代品。以 82683-100B-01-D 为例，首先确认其为CABLINE-UY 10Pin、1-1连接、100mm长度，其次确认线材端使用的 20907-010E-01 Plug Housing及对应CABLINE-UY Plug Cable Assembly 20857-010T-01，再确认线材为 AWG#42 50 OHM, BLUE，同时核对0.35mm Pitch、安装方向、Pin定义和实际装配空间。CABLINE-UY官方型号资料还列出了5Pin、10Pin、12Pin不同Pin数以及100mm、200mm、300mm等不同长度的Sample Harness，因此在进行替代选型时，必须避免将不同Pin数、不同连接方式或不同长度的型号混淆。 对于批量采购，建议在样品阶段完成尺寸、导通、绝缘、阻抗及实际设备装配验证后，再进入量产导入；对于研发项目，也可以根据原产品实物、图纸或样品，由线束制造商进行对应的连接器及极细同轴线束匹配开发。

-------------------------------------------------------------------------------------------------------

I-PEX 82683-100B-01-D 是一款CABLINE-UY系列10Pin、100mm、1-1结构的极细同轴线束，其核心配置为AWG#42 50Ω蓝色Micro-Coaxial Cable，线材端涉及20907-010E-01 Plug Housing，对应完整Plug Cable Assembly为20857-010T-01。对于需要进行国产替代、供应链优化或第二供应商开发的企业而言，连接器型号确认只是第一步，更重要的是确保连接器结构、Pin定义、AWG规格、阻抗、线长及整体装配性能保持匹配。依托极细同轴线束制造能力，我们公司可提供I-PEX 82683-100B-01-D兼容替代线束方案，面向工程研发与采购应用，为高速、小型化电子设备提供可定制的极细同轴线束产品。
