I-PEX 82684-100B-01-D 0.35Pitch 10P连接器极细同轴线束替代品

一、先确认连接器型号，再确定对应极细同轴线束规格

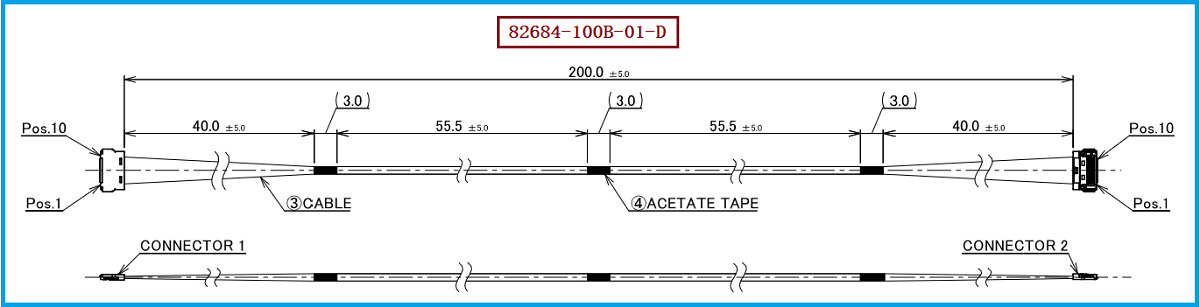

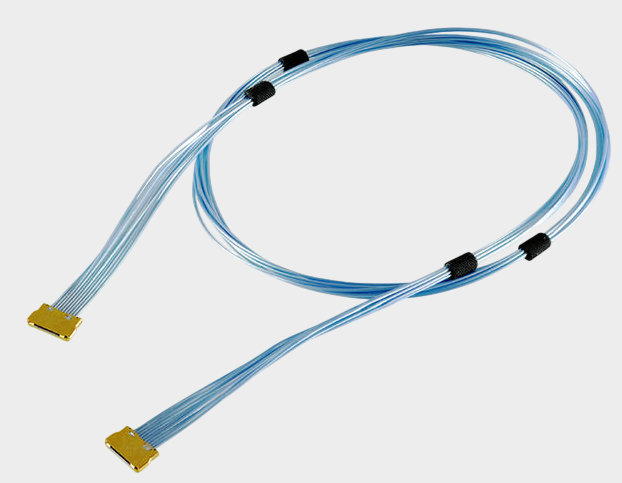

对于工程师和采购人员而言，选择I-PEX极细同轴线束时，不能只按照线材的AWG规格或者Pin数量进行判断，更合理的方法是先确认设备中实际使用的I-PEX连接器型号，再根据连接器的Pin数、Pitch、可适配线材规格以及线束结构反向确认对应的极细同轴线束。以 I-PEX 82684-100B-01-D 为例，该产品属于CABLINE-UY系列10Pin极细同轴线束，采用 AWG#42 50 OHM, BLUE 极细同轴线，线束长度为200mm，线位定义为1-1，其线材端使用的连接器型号为 20907-010E-01。I-PEX CABLINE-UY系列连接器采用0.35mm Contact Pitch，支持5Pin、10Pin、12Pin等规格，并支持AWG40、AWG42极细同轴线，因此在进行具体选型时，需要把连接器型号与线材规格结合起来确认，而不能仅凭外观或Pin数量判断是否能够使用。
对于研发工程师来说，连接器型号往往是确定线束规格的重要入口，因为同一个连接器系列可能对应不同Pin数、不同线材以及不同线束长度。以CABLINE-UY为例，其10Pin Plug Cable Assembly对应 20857-010T-01，10Pin Receptacle对应 20854-010E-02，10Pin Shell A对应 3568-0101，10Pin Plug Housing对应 20907-010E-01。其中20907-010E-01就是本次 I-PEX 82684-100B-01-D 所使用的线材端连接器型号。

-------------------------------------------------------------------------------------------------------

二、根据Pin数、Pitch和线材AWG进一步确认匹配关系
确定I-PEX连接器之后，还需要进一步确认Pin数量和Pitch，因为这直接关系到极细同轴线束能否与设备端PCB正常连接。CABLINE-UY采用 0.35mm Pitch，最大嵌合高度约 0.82mm，连接器深度约 3.10mm，宽度则按照“2.15＋0.35×Pin数量”进行设计，对于10Pin版本而言，其连接器宽度约为5.65mm。这种超小型结构能够满足轻薄化设备内部的高密度布线需求，但也意味着替代线束在连接器尺寸、安装方向和出线结构方面需要保持较高的一致性。
线材规格同样是选型过程中不能忽略的关键因素。CABLINE-UY系列支持AWG40和AWG42 Micro-Coaxial Cable，而 I-PEX 82684-100B-01-D 对应的具体线材规格为 AWG#42 50 OHM, BLUE。对于工程师而言，AWG#42不仅代表线材较细，还需要同时确认50Ω阻抗要求以及具体的线材结构；对于采购人员而言，不能简单地将“AWG42”作为完整采购条件，因为不同结构的AWG42线材在阻抗、高频性能、外径和端接工艺方面可能存在差异。因此，实际选型时建议将连接器型号、Pin数量、Pitch、AWG规格、阻抗和线材颜色作为一个完整的规格组合进行确认。

-------------------------------------------------------------------------------------------------------

三、为什么相同I-PEX系列也不能直接混用极细同轴线束？

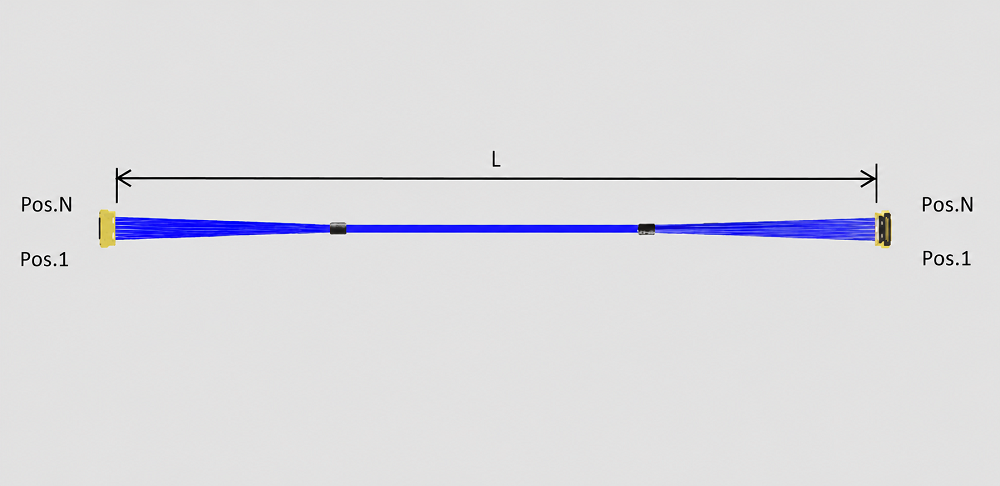

在实际项目中，工程师和采购人员比较容易遇到一个问题：不同I-PEX线束看起来使用的是同一个CABLINE系列，Pin数量也相同，为什么却不能直接互换？原因在于同一连接器系列内部可能存在不同长度、不同线位以及不同线材组合。以CABLINE-UY 10Pin产品为例，部分型号采用1-N线位，而 82684-100B-01-D采用1-1直通线位；同时，82683-100B-01-D对应100mm长度，而82684-100B-01-D对应200mm长度，因此即使两者都属于10Pin、AWG42、50Ω的极细同轴线束，也不能仅凭系列名称就认定可以直接替代。
对于采购人员来说，这意味着在寻找第二供应商或者国产替代产品时，最好提供完整的原产品料号，而不是只提供“I-PEX CABLINE-UY 10Pin线束”这样的模糊描述；对于工程师来说，则需要进一步确认Pin定义、信号排列、线束长度、连接器结构以及PCB端接口是否一致。I-PEX相关资料也明确指出，进行替代选型时需要确认PCB焊盘尺寸、插座位置、出线方向和安装空间高度，并确保Connector Pin定义、Pitch、信号定义、线长以及阻抗要求保持匹配。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
针对 I-PEX 82684-100B-01-D 的选型与兼容替代，建议工程师首先确认设备端所使用的CABLINE-UY 10Pin接口，再确认线材端连接器是否对应 20907-010E-01，之后继续核对 AWG#42 50 OHM, BLUE、200mm长度以及1-1线位定义。如果应用于高速信号传输，还需要进一步关注线材和连接器组合后的阻抗一致性、插入损耗、回波损耗以及串扰等性能，而不能只通过简单的导通测试判断产品是否完全兼容。CABLINE-UY系列本身面向高速、小型化应用，官方资料给出的参考传输能力达到32Gbps/lane NRZ，因此对于高速显示、高速数据以及其他高频信号应用，更需要从完整链路角度进行验证。
对于需要国产替代、第二供应商导入、成本优化或者定制开发的客户，我们公司可提供 I-PEX 82684-100B-01-D兼容替代线束方案，可围绕原产品的连接器型号 20907-010E-01、线材规格 AWG#42 50 OHM, BLUE、Pin数量、线位定义、线束长度以及实际安装要求进行极细同轴线束生产制造。通过对连接器、线材和线束结构进行整体匹配，可以帮助工程师减少重新设计接口的工作量，也方便采购人员进行国产替代和第二供应商开发。

-------------------------------------------------------------------------------------------------------

I-PEX连接器对应极细同轴线束的选型，本质上是一个从连接器型号、Pin数量、Pitch、线材AWG、阻抗、线位、长度到实际应用性能逐层确认的过程。对于 I-PEX 82684-100B-01-D 而言，其核心组合为10Pin、1-1、200mm、AWG#42 50 OHM, BLUE 极细同轴线材以及 20907-010E-01 线材端连接器。工程师在设计选型时，需要重点确认机械接口和高速信号要求；采购人员在寻找替代产品时，则应以完整料号和完整技术规格作为判断依据。只有连接器与极细同轴线束实现准确匹配，才能真正保证产品的装配兼容性、信号传输稳定性以及后续批量应用的可靠性。
