I-PEX 82449-100B-02-D 0.35Pitch 10P连接器极细同轴线束替代品

一、I-PEX 82449-100B-02-D极细同轴线束满足高密度连接需求

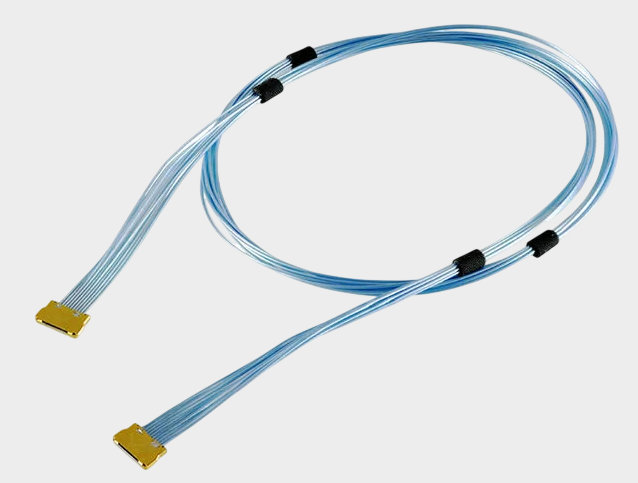

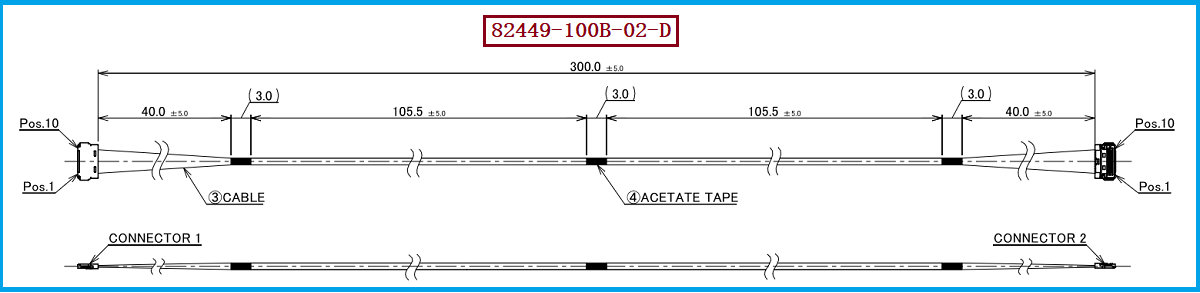

随着笔记本电脑、显示设备、智能终端、工业设备等电子产品不断向轻薄化、小型化和高集成度方向发展，设备内部可用于布置连接线束的空间越来越有限，同时高速信号传输又对线束的结构尺寸、阻抗控制和信号稳定性提出了更高要求。I-PEX CABLINE-UY系列采用0.35mm Contact Pitch、0.35mm Board Pitch以及低高度结构，并支持AWG40、AWG42 Micro-Coaxial Cable，适用于空间受限的高速信号连接场景。 本文介绍的I-PEX 82449-100B-02-D是一款CABLINE-UY系列10Pin极细同轴线束，采用AWG42、50Ω极细同轴线，线束长度为300mm，线位定义为1对1，即两端对应Pin位进行连接；其线材端使用的连接器型号为20907-010E-01。 对于工程师而言，这类产品不仅要满足基本的电气连接要求，还需要准确适配PCB和整机内部结构；对于采购人员而言，则需要确认供应商是否能够按照原产品的连接器、线材规格、线位关系及尺寸要求稳定生产。

-------------------------------------------------------------------------------------------------------

二、极细同轴线束连接器公差对装配有什么影响？
在精密电子设备中，连接器公差会直接影响极细同轴线束的实际装配效果。尤其是CABLINE-UY这类采用0.35mm Pitch的小间距连接器，当连接器本体尺寸、端子排列、线材端接位置或者PCB安装位置出现偏差时，可能导致连接器在插合过程中产生位置偏移，使插入力、嵌合状态和端子接触情况发生变化；如果多个零部件的尺寸偏差同时累积，还可能造成装配困难、局部受力或接触不稳定等问题。对于I-PEX 82449-100B-02-D而言，线材端使用20907-010E-01连接器，并采用1对1线位定义，因此不仅需要保证连接器本身与设备端准确匹配，还需要保证极细同轴线与连接器之间的端接位置准确，使每个信号Pin都能够按照规定关系可靠连接。 从工程设计角度来看，连接器公差需要与PCB焊盘位置、线束出线方向及整机安装空间共同考虑；从采购角度来看，则不能简单以“连接器型号相同”判断替代产品是否合格，还应关注供应商对于连接器定位、端接尺寸和批量一致性的控制能力。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议

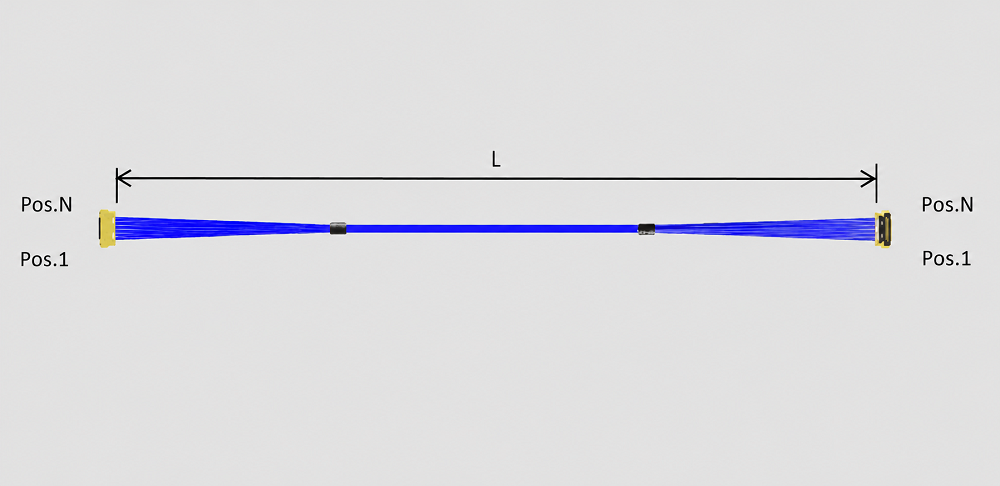

对于需要使用或替代I-PEX 82449-100B-02-D的工程师和采购人员，在进行产品选型时，应首先确认10Pin、20907-010E-01连接器、AWG42极细同轴线、50Ω阻抗、300mm线束长度以及1对1线位定义等关键参数，再根据实际设备结构进一步确认连接器配合尺寸、PCB安装空间、线束走向及出线方向。I-PEX CABLINE-UY系列10Pin线束存在不同长度和不同线位定义的产品，即使同属于10Pin规格，也不能仅根据Pin数或连接器系列判断两个产品可以直接互换，因此在兼容替代时必须以具体产品料号及工程尺寸作为依据。 如果应用于高速图像、显示或高速数据传输，还需要进一步关注阻抗一致性、插入损耗、回波损耗以及信号完整性等指标。我们公司可提供 I-PEX 82449-100B-02-D 兼容替代线束方案，可根据客户实际使用需求，对连接器型号、Pin数、线位定义、极细同轴线规格、线束长度以及装配结构进行匹配，为工程师提供样品验证和产品开发支持，同时为采购人员提供稳定的兼容替代产品选择。

-------------------------------------------------------------------------------------------------------

四、精密制造能力决定极细同轴线束的装配一致性
对于极细同轴线束来说，连接器公差最终需要通过生产制造过程得到有效控制。I-PEX 82449-100B-02-D采用10Pin结构和AWG42极细同轴线，并按照1对1方式进行线位连接，这对线材裁切、剥线、端接、Pin位排列和连接器定位等加工环节都有较高要求。 如果线材端接位置存在较大偏差，即使所使用的连接器型号和线材规格与原产品一致，也可能影响最终装配效果，因此极细同轴线束的兼容替代不能简单理解为连接器和线材的组合，更重要的是通过精密加工将各个尺寸和位置控制在合理范围内。我们公司专注于极细同轴线束的生产制造，可根据客户提供的原产品型号、工程图纸或实际装配要求进行对应的线束加工，在连接器装配、线材端接、线位对应和成品一致性等方面进行针对性控制，帮助客户降低因尺寸偏差导致的装配风险，为产品研发、样机试制及批量采购提供相应的极细同轴线束产品支持。

-------------------------------------------------------------------------------------------------------

I-PEX 82449-100B-02-D是一款CABLINE-UY系列10Pin极细同轴线束，采用AWG42、50Ω极细同轴线、300mm线长和1对1线位定义，线材端配套使用20907-010E-01连接器。 对于这类小间距、高密度连接产品而言，连接器公差并不是单纯的尺寸参数，而是会进一步影响线束端接、连接器嵌合、PCB装配以及整机生产的一致性。因此，工程师在进行产品设计和替代选型时，需要综合考虑连接器、线材、Pin位、尺寸和信号性能；采购人员在选择供应商时，则应重点考察产品匹配程度、加工精度、批量一致性和持续供货能力。通过对连接器公差与极细同轴线束制造工艺进行严格控制，才能让兼容替代产品真正满足实际装配和使用需求。针对I-PEX 82449-100B-02-D的国产兼容需求，我们公司可提供相应的兼容替代极细同轴线束，为客户产品研发、样机验证和批量采购提供可靠的产品支持。
我是【 3M电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：张经理 18913228573（微信同号）。
