I-PEX 82651-100B-02-D 0.4Pitch 30P连接器极细同轴线束替代品

一、极细同轴线束常见的可靠性问题
极细同轴线束承担着精密电子设备内部的高速信号传输任务，其可靠性不仅取决于线材本身，还与连接器插合、线束加工、布线路径及使用环境密切相关。常见问题包括连接器未完全插合或接触不良、线材反复弯折或受到挤压、端接加工不稳定、屏蔽与接地连接异常，以及线束长度或针脚定义与设备要求不匹配等。这些问题可能引起信号损耗增加、传输不稳定、间歇性断连或设备运行异常。对于工程师而言，应从电气性能、机械结构和装配工艺等方面进行综合验证；对于采购人员而言，则应关注产品规格的一致性、加工质量和检验要求，避免因批次差异或参数不符造成返工及维护成本上升。

-------------------------------------------------------------------------------------------------------

二、I-PEX 82651-100B-02-D 产品特点与可靠性控制

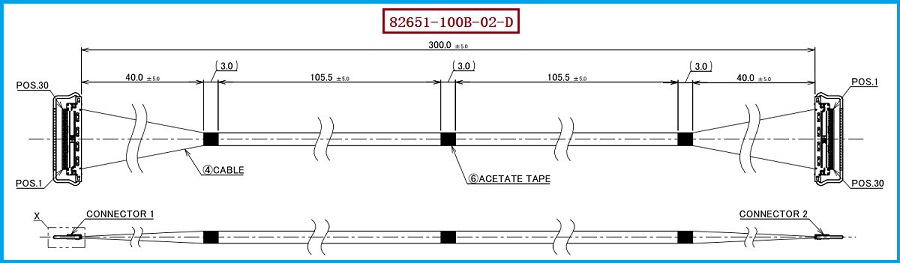

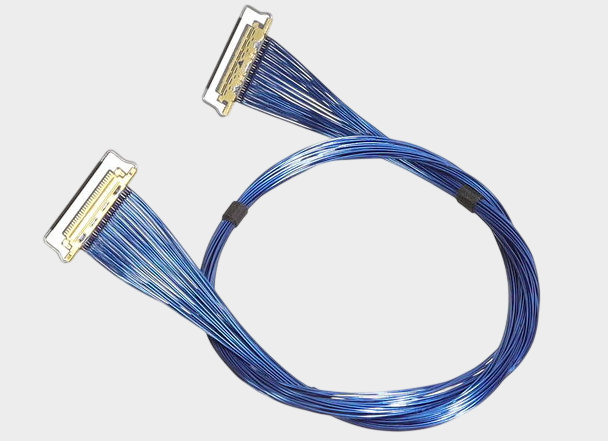

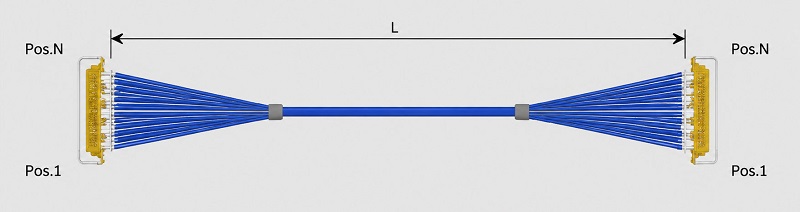

I-PEX 82651-100B-02-D 属于 CABLINE-CA 系列 30Pin 极细同轴线束，标称长度为 300mm，采用 1-to-N（一对多）线序结构，线材规格为 AWG #40、50 OHM、BLUE，线材端连接器壳体型号为 20634-130T-02。CABLINE-CA 系列采用 0.4mm 接触间距和水平对插结构，并配置机械锁扣、屏蔽及多点接地设计，以满足紧凑设备内部连接和信号传输需求。实际使用中，机械锁扣有助于降低未完全插合或意外松脱的风险，但仍需规范插合操作，并确认配对端连接器符合要求。工程师应重点检查线束走向、弯折空间、端接状态及实际信号表现；采购人员则应核对完整料号、线材规格、长度、针脚定义及检验标准，确保产品与设备设计保持一致。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
为确保兼容替代产品能够正常装配并满足设备要求，选型时应重点核对 I-PEX 82651-100B-02-D 的 30Pin 配置、300mm 长度、1-to-N 线序、AWG #40、50Ω 阻抗、蓝色线材及 20634-130T-02 壳体型号，同时确认配对端接口、屏蔽结构和安装空间。同系列的 82650-100B-02-D 为 100mm 版本，81423-100B-02-D 为 200mm 版本，虽然同属 30Pin、1-to-N 线束，但长度不同，替换前应重新评估设备内部走线和装配余量。我们公司可提供：I-PEX 82651-100B-02-D 兼容替代线束方案，可根据客户确认的技术图纸、线材规格、连接器配置及线序要求开展产品制造与样品验证，协助工程师评估装配适配性和信号表现，并帮助采购人员建立清晰的规格核对依据，降低选型及批量采购风险。

-------------------------------------------------------------------------------------------------------

四、如何提升极细同轴线束的长期使用可靠性
提升极细同轴线束的可靠性，需要从设计、制造、装配和检验多个环节共同控制。设计阶段应合理安排布线路径，避免线束在连接器根部急弯、受到持续拉扯或被结构件挤压；制造阶段应控制导体端接、屏蔽处理、线序和尺寸公差，减少加工偏差；装配阶段应确认连接器完全插合，避免因操作不当造成接触异常。对于有高速信号要求的设备，还应结合实际应用开展导通检查、连接稳定性评估和信号完整性测试。采购人员在评估供应商时，可重点关注规格确认流程、样品验证配合度及批量质量一致性，让可靠性要求贯穿从选型到交付的全过程。

-------------------------------------------------------------------------------------------------------

极细同轴线束的可靠性问题通常涉及连接器接触、线材弯折、端接工艺、屏蔽接地及规格匹配等多个方面，需要工程师与采购人员共同把控。针对 I-PEX 82651-100B-02-D，应重点确认 30Pin、300mm、1-to-N、AWG #40、50Ω、BLUE 及 20634-130T-02 等参数，并结合实际设备结构和信号要求进行验证。我们公司专注于极细同轴线束的生产制造，可根据客户确认的技术要求提供兼容替代产品及制造支持，帮助客户降低选型和装配风险，提升线束连接的一致性与可靠性，为精密电子设备稳定运行提供支持。
我是【 3M电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。
