I-PEX 81423-100B-02-D 0.4Pitch 30P连接器极细同轴线束替代品

一、极细同轴线束设计错误可能导致哪些问题？
极细同轴线束广泛用于空间紧凑、对信号传输有要求的精密电子设备，设计阶段如果忽略线序、长度、阻抗、弯折空间或连接器匹配等关键因素，可能导致装配困难、信号损耗增加、传输不稳定，甚至出现间歇性断连等问题。例如，线束路径设计不合理，可能使线材受到过度弯折、挤压或拉扯，影响内部导体与屏蔽结构；阻抗与系统要求不匹配，则可能增加信号反射并影响信号完整性；线序定义或连接器选型错误，则可能造成设备无法正常工作。对于工程师而言，应在设计阶段同步考虑电气性能、机械空间和装配工艺，并通过样品测试验证设计；对于采购人员而言，不能只比较价格和外观，还应核对产品料号、线材规格、连接器型号及线序要求，降低选型错误带来的返工和交付风险。

-------------------------------------------------------------------------------------------------------

二、I-PEX 81423-100B-02-D 产品参数与设计要点

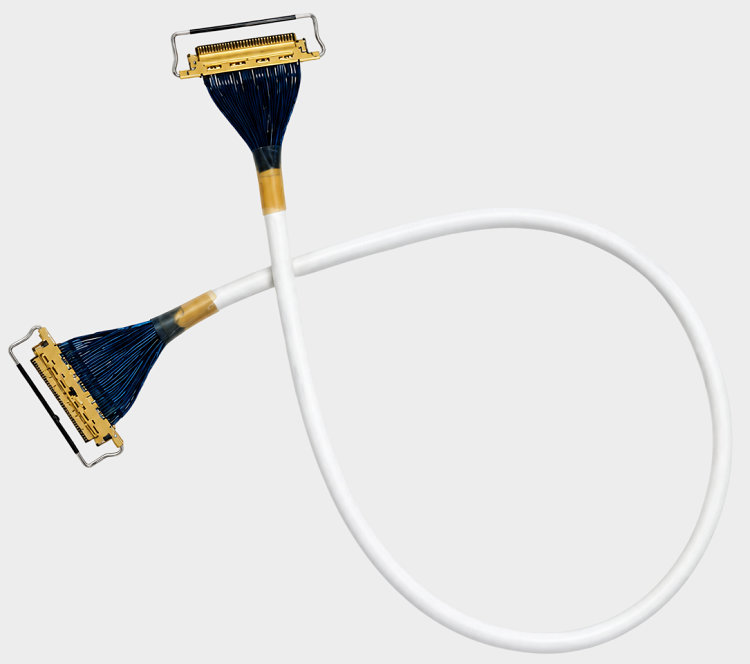

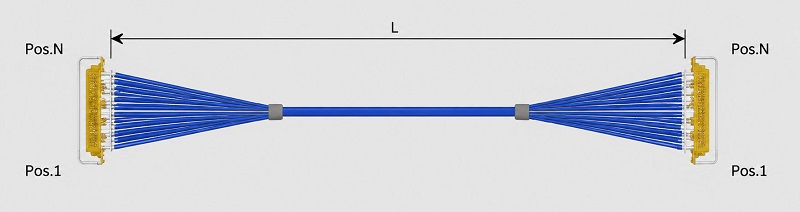

I-PEX 81423-100B-02-D 是 CABLINE-CA 系列的 30Pin 极细同轴线束，标称长度为 200mm，采用 1-to-N 线序结构，线材规格为 AWG #40、50 OHM、BLUE，线材端连接器壳体型号为 20634-130T-02。该系列采用 0.4mm 接触间距及水平对插结构，并通过机械锁扣、屏蔽和多点接地设计支持紧凑设备中的连接需求。在设计此类线束时，工程师需要重点确认连接器配对关系、针脚定义、线材长度、阻抗要求及实际布线路径，避免出现接口不匹配、线束余量不足或安装后持续受力等问题。采购人员则应依据完整规格确认料号和配置，特别注意 1-to-N 与 1-to-1 线序结构的差异，不能仅凭针数相同就判断产品可以互换。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议

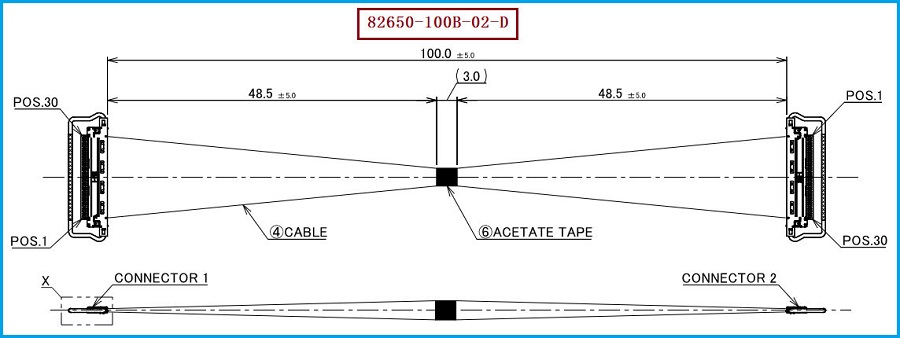

针对 I-PEX 81423-100B-02-D 的兼容替代，应以实际设备接口和原始技术要求为依据，核对 30Pin、200mm、1-to-N、AWG #40、50Ω、蓝色线材及连接器壳体 20634-130T-02 等参数，并进一步确认针脚定义、配对端连接器、安装空间及信号验证要求。同系列的 82650-100B-02-D 为 100mm 版本，82651-100B-02-D 为 300mm 版本，虽然同属 30Pin、1-to-N 结构，但长度不同，替换前仍需评估设备内部走线和装配空间。我们公司可提供：I-PEX 81423-100B-02-D 兼容替代线束方案，可根据客户确认的图纸、线材规格、连接器配置和线序要求开展产品制造及样品验证，协助工程师评估电气与机械适配性，并帮助采购人员建立清晰的规格核对依据，降低因设计或选型不当造成的生产风险。

-------------------------------------------------------------------------------------------------------

四、设计验证与质量控制如何降低应用风险
为了避免极细同轴线束设计错误影响整机表现，建议在产品开发阶段进行设计评审，确认线束长度、弯折空间、固定方式、连接器插合方向和线序定义，并在样品阶段检查装配适配性、导通状态及实际工作条件下的信号表现。量产前还应明确线材端接、屏蔽处理、尺寸公差和检验标准，确保批次间的一致性。对于采购人员，供应商的制造能力、规格确认流程和样品验证配合度同样值得关注；对于工程师，若设备出现信号异常，应同时检查线束设计、安装状态和连接器接触情况，而不是仅凭故障现象直接判定线材本身存在问题。通过设计、验证与制造质量控制相结合，可以更有效地降低兼容性问题、装配返工和设备运行异常的风险。

-------------------------------------------------------------------------------------------------------

极细同轴线束设计错误可能影响信号完整性、机械装配、连接可靠性及产品量产效率，因此需要工程师与采购人员共同把控关键参数。对于 I-PEX 81423-100B-02-D，应重点关注 30Pin、200mm、1-to-N、AWG #40、50Ω、BLUE 及 20634-130T-02 等规格，同时结合设备实际接口、布线路径和测试结果判断兼容性。我们公司专注于极细同轴线束的生产制造，可根据客户确认的技术要求提供兼容替代产品及制造支持，帮助客户在设计选型、样品验证和批量采购过程中减少不必要的风险，为精密电子设备提供稳定可靠的线束连接。
我是【 3M电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：尹经理 18013280527（微信同号）。
