I-PEX 82650-100B-02-D 0.4Pitch 30P连接器极细同轴线束替代品

一、极细同轴线束信号不稳定，会对设备造成哪些影响？
在笔记本电脑、高清显示设备、工业相机及精密电子产品中，极细同轴线束承担着高速图像信号或数据的传输任务。线束信号不稳定时，设备可能出现画面闪烁、花屏、图像间歇中断、显示异常或数据传输错误等现象。对于工程师而言，这类问题可能与线材内部导体损伤、连接器接触不良、阻抗不匹配、屏蔽性能下降或装配过程中线束受到挤压有关。排查时应结合故障出现的条件，检查连接器是否完全插合、线束是否存在过度弯折或拉扯，并通过导通、接触稳定性及高速信号测试逐步定位原因，避免仅凭外部现象就直接判定线束失效。

-------------------------------------------------------------------------------------------------------

二、I-PEX 82650-100B-02-D 的产品参数与制造质量控制

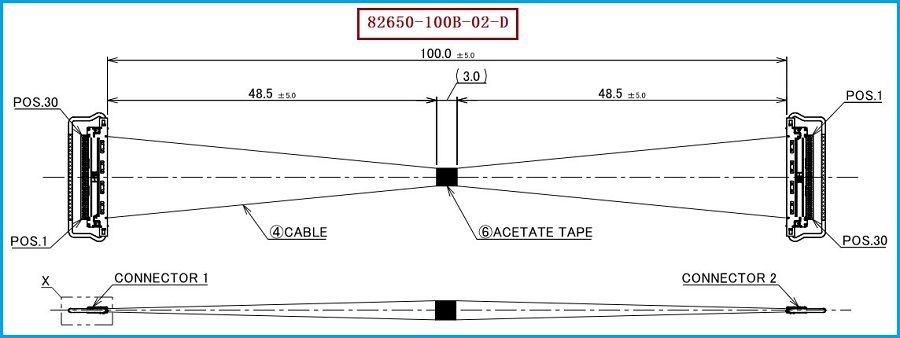

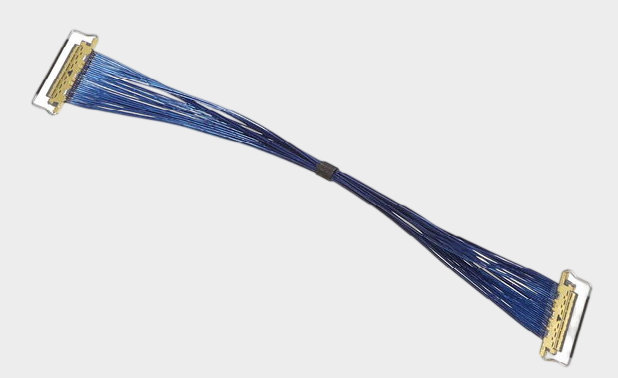

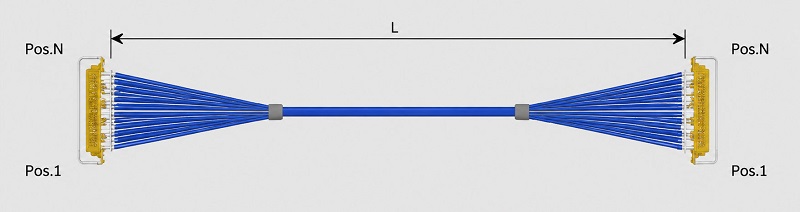

I-PEX 82650-100B-02-D 属于 CABLINE-CA 系列 30Pin 极细同轴线束，图纸对应长度为 100mm，采用 1-to-N 线序结构，线材规格为 AWG #40、50 OHM、BLUE。配套线材端壳体组件型号为 20634-130T-02，还涉及对应的屏蔽壳、拉杆及连接器组件，生产时需要确保各部件的装配关系与图纸要求一致。CABLINE-CA 系列采用 0.4mm 接触间距、水平对插和机械锁扣设计，并具有屏蔽及多点接地结构，有助于满足紧凑空间内的高速连接需求。对于线束制造商，控制线材加工、端接质量、屏蔽结构、粘接固定和成品检测，是减少接触异常及信号传输问题的重要环节；采购人员则应关注产品规格一致性、质量检验记录及批次稳定性。

-------------------------------------------------------------------------------------------------------

三、极细同轴线束信号不稳定怎么办？工程排查与选型建议
当设备出现信号不稳定时，工程师可先确认故障是否与连接器插合、设备振动、线束弯折或装配位置有关，再检查针脚对应关系、端接质量、线材连续性和屏蔽连接情况；如果基础检查未发现异常，应进一步开展适用于目标接口速率的信号完整性测试。采购人员在寻找替代产品时，不宜只比较线束外观或 Pin 数，还需要核对连接器型号、30Pin 数量、100mm 长度、1-to-N 线序、AWG #40 线材及 50Ω 阻抗等关键条件。我们公司可提供：I-PEX 82650-100B-02-D 兼容替代线束方案，可根据客户确认的图纸、连接器配置和电气要求开展极细同轴线束制造与样品验证，协助工程师评估装配及信号表现，也帮助采购人员评估替代产品的质量一致性与批量供货可行性。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
针对 I-PEX 82650-100B-02-D，建议优先确认连接器壳体组件 20634-130T-02 与完整插头组件、屏蔽壳及配对端连接器之间的关系，避免将单独壳体零件号误当成完整连接器组件型号。替代开发还应核对针脚映射、线材颜色、线束总长及公差、固定方式、安装空间和实际传输要求，并在样品阶段进行机械装配、导通、绝缘及高速信号验证。若原设备存在间歇性信号异常，建议先确认原故障原因，再决定是否需要更换线束或调整走线与固定结构；这样能够降低因规格偏差或故障判断不充分而带来的重复采购和验证成本。

-------------------------------------------------------------------------------------------------------

极细同轴线束信号不稳定，可能由线材损伤、端接异常、连接器接触不良、阻抗偏差或屏蔽问题引起，需要结合实际设备和测试结果进行判断。I-PEX 82650-100B-02-D 的关键参数包括 CABLINE-CA 系列、30Pin、100mm、1-to-N 结构，以及 AWG #40、50Ω、蓝色线材和 20634-130T-02 壳体组件。我们公司专注于极细同轴线束生产制造，可围绕客户的连接器配置、线序、尺寸和信号要求提供兼容替代产品开发与验证支持，帮助工程师提升连接可靠性，并为采购人员提供更灵活的供应选择。
