一、I-PEX 82188-100B-02-D满足小型化设备内部连接需求

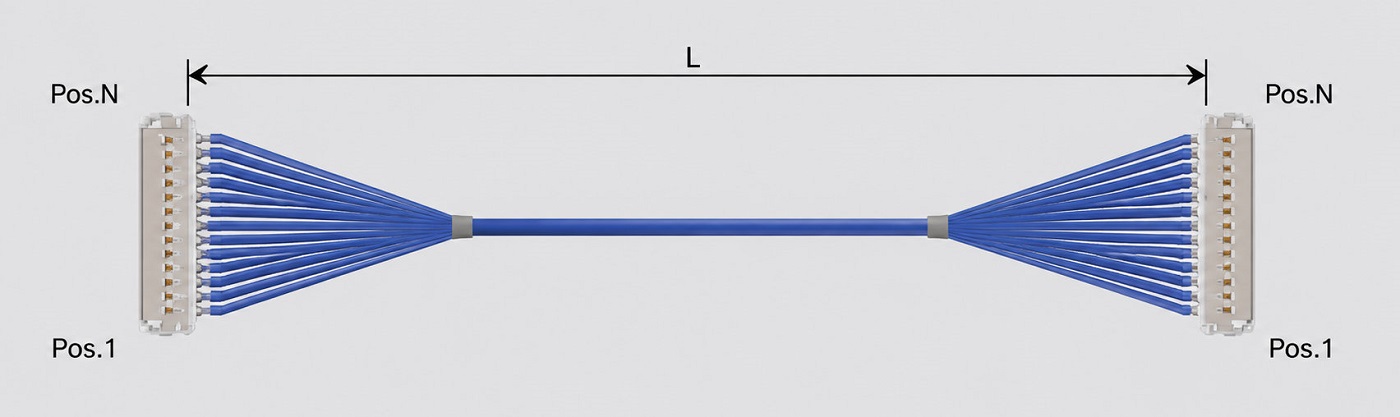

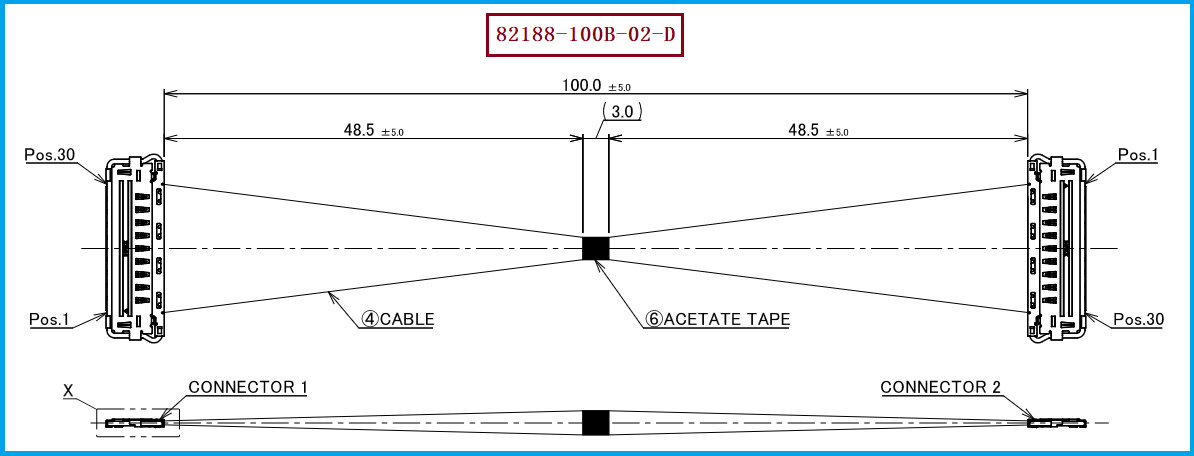

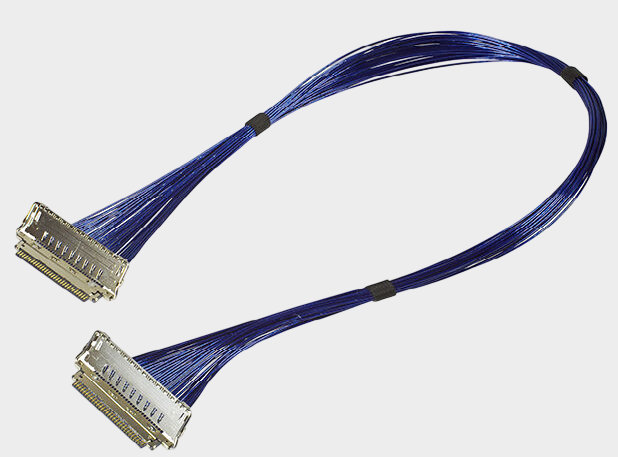

随着笔记本电脑、显示模组、智能终端、工业控制设备以及高速数据设备持续向轻薄化和高集成度方向发展，设备内部能够用于布置连接器和线束的空间越来越有限，传统连接方式容易受到高度、宽度和走线空间的限制，因此采用低高度、小间距结构的极细同轴线束成为精密电子设备内部连接的重要选择。本文介绍的I-PEX 82188-100B-02-D属于CABLINE-VS II系列30Pin极细同轴线束，采用AWG40、50Ω Micro-Coaxial Cable，标准线束长度为100mm，线材端使用的连接器型号为20847-030T-01，线位定义为1对N。从CABLINE-VS II系列结构来看，其采用0.5mm Contact Pitch和低高度设计，适用于设备内部空间较为紧凑的高速信号连接场景。对于工程师而言，这种结构能够帮助减少连接区域所占用的空间，同时为高速信号传输保留必要的连接性能；对于采购人员而言，则需要进一步确认具体料号、连接器组件、线材规格及尺寸是否与现有设备匹配，避免仅凭Pin数或连接器系列进行替代采购。

-------------------------------------------------------------------------------------------------------

二、极细同轴线束连接器高度和空间限制如何解决？
在精密电子产品设计中，连接器高度往往直接影响主板堆叠、外壳厚度以及内部其他元器件的布局，因此工程师在进行结构设计时，需要同时考虑连接器本体高度、插接方向、线束出线空间以及线材弯折区域。CABLINE-VS II采用水平插拔结构，并通过低高度设计减少连接器在设备内部占用的垂直空间，这对于笔记本电脑、显示设备以及其他薄型电子产品尤其具有实际意义。对于I-PEX 82188-100B-02-D而言，30Pin连接器配合AWG40极细同轴线，可以在较小空间内完成多通道信号连接，同时通过线束的柔性走线能力适应设备内部不同区域之间的连接需求。工程师在设计PCB和机构空间时，可以根据连接器实际外形、插拔方向以及线束出线位置预留装配空间，避免因连接器周围空间不足而导致插拔困难或线束受到过度弯折；采购人员在进行兼容替代时，也应要求供应商确认连接器外形、嵌合高度、线束出线方向以及端部固定方式，确保替代产品安装后不会与周围结构产生干涉。解决空间限制并不是单纯把连接器做得更小，而是需要连接器结构、极细同轴线材和整机布局共同配合。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
对于需要使用或替代I-PEX 82188-100B-02-D的工程师和采购人员，建议首先确认CABLINE-VS II系列、30Pin、AWG40、50Ω、100mm以及1对N线位定义等核心参数，同时确认线材端使用的20847-030T-01连接器型号，再进一步核对PCB端配合结构、连接器高度、安装方向、线束出线方向以及实际设备内部空间。特别需要注意的是，1对N并不是简单的两端Pin位一一对应，因此替代产品必须按照原产品的Pin Mapping进行加工，否则即使连接器能够正常插合，也可能出现信号通道对应错误。对于高度受限的产品，还应在样品验证阶段实际检查连接器与PCB、屏蔽罩、外壳以及周边元器件之间的空间关系，并确认线束弯折后不会对连接器端部产生异常应力。我们公司可提供 I-PEX 82188-100B-02-D 兼容替代线束方案，可根据客户实际产品需求，对30Pin连接结构、20847-030T-01连接器、AWG40极细同轴线、50Ω阻抗、100mm线束长度及1对N线位定义进行匹配生产，为工程师产品开发、样机验证和采购国产替代提供相应的极细同轴线束产品。

-------------------------------------------------------------------------------------------------------

四、精密制造让有限空间中的线束装配更加稳定
连接器高度和空间限制解决之后，线束自身的加工精度同样决定着最终装配效果。I-PEX 82188-100B-02-D采用30Pin结构和AWG40极细同轴线，在有限空间内需要完成多根线材的精确排列和端接，因此生产过程中不仅要保证连接器型号正确，还需要控制线材裁切长度、端接位置、Pin位排列、线束整体尺寸以及连接器与线材结合区域的一致性。对于采用1对N线位定义的产品，更需要严格按照规定的Pin Mapping进行加工和检测，避免出现线位错接问题。对于工程师来说，稳定的线束尺寸和端接位置有助于提高整机装配效率，降低连接器与周边结构发生干涉的风险；对于采购人员来说，则可以通过样品验证、尺寸确认和批量一致性评估判断供应商是否具备稳定的极细同轴线束制造能力。我们公司专注于极细同轴线束生产制造，可根据客户提供的产品型号、工程图纸及实际装配需求进行对应加工，在连接器装配、线位对应、线束尺寸及成品一致性方面进行控制，为空间受限的电子设备提供相应的兼容替代产品。

-------------------------------------------------------------------------------------------------------

I-PEX 82188-100B-02-D是一款CABLINE-VS II系列30Pin极细同轴线束，采用AWG40、50Ω极细同轴线、100mm线束长度和1对N线位定义，线材端使用的连接器型号为20847-030T-01。对于轻薄化、高密度电子设备而言，连接器高度和内部空间是产品设计中不可忽视的重要因素，低高度连接器配合极细同轴线束，可以在有限空间内实现多通道信号连接，但实际设计仍需要综合考虑连接器尺寸、插拔方向、线束走向、弯折空间和周边结构。工程师在选型时应重点验证结构和装配匹配性，采购人员则应关注供应商的产品一致性、加工精度和兼容替代能力。通过连接器结构与极细同轴线束制造工艺的合理配合，可以更有效地解决精密电子设备内部空间受限问题，为产品小型化设计和稳定量产提供可靠的连接支持。
