I-PEX 81457-100B-02-D 0.5Pitch 30P连接器极细同轴线束替代品

一、I-PEX 81457-100B-02-D为什么需要关注连接器替代匹配？

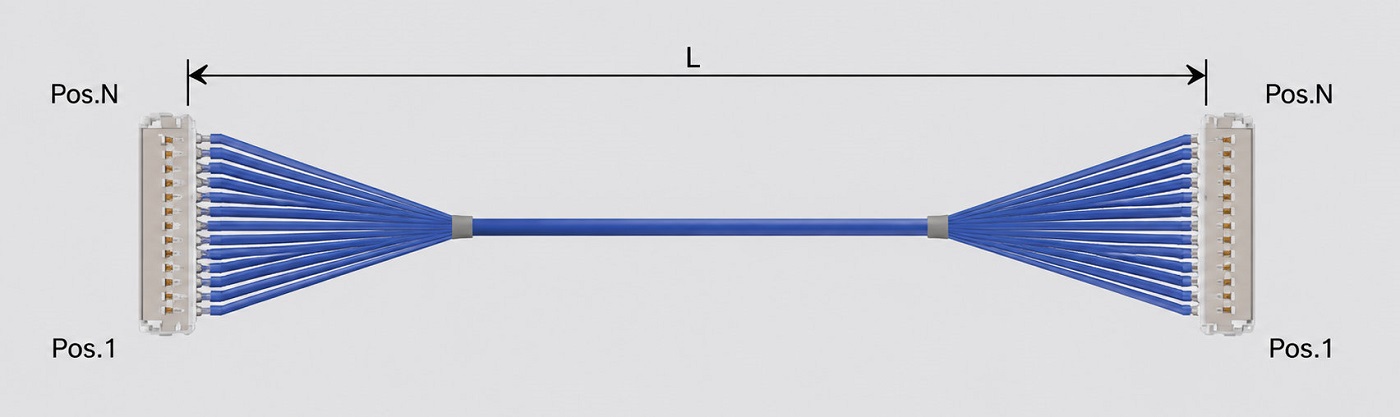

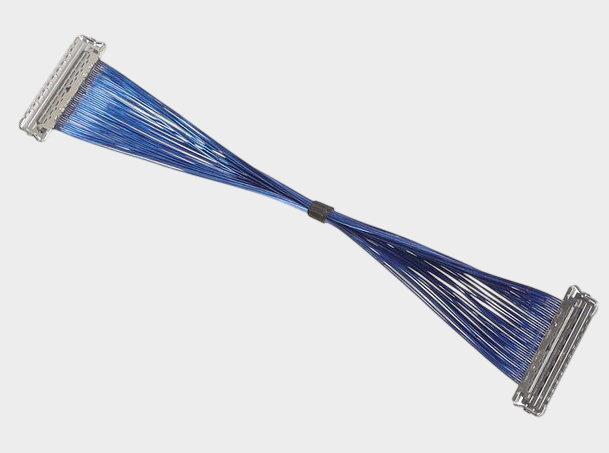

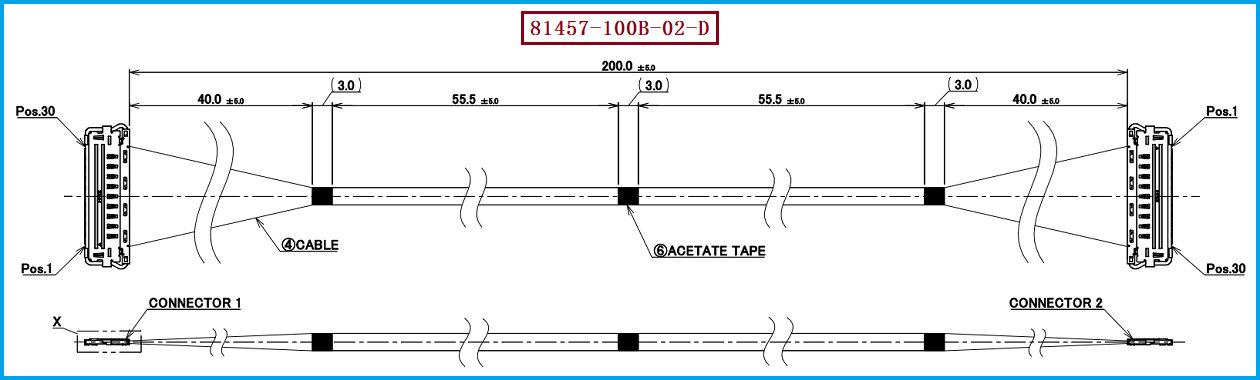

随着笔记本电脑、显示设备、工业控制设备、智能终端以及高速电子设备不断向轻薄化、高集成度方向发展，设备内部用于安装连接器和布置线束的空间越来越有限，同时高速信号传输又对连接组件的阻抗、屏蔽和连接可靠性提出了更高要求。I-PEX 81457-100B-02-D属于CABLINE-VS II系列30Pin极细同轴线束，采用AWG40、50Ω Micro-Coaxial Cable，标准线束长度为200mm，线材端使用的连接器型号为20847-030T-01，线位定义为1对N。 这类产品在进行国产化替代时，连接器并不是“外形相同就可以直接替换”，而需要从机械结构、电气性能、Pin位关系以及实际装配条件等方面进行综合确认。对于工程师来说，连接器替代是否准确，会直接影响PCB端配合、设备内部空间以及高速信号传输；对于采购人员来说，则需要确认供应商提供的替代产品是否真正对应原产品规格，而不是仅仅提供一个Pin数相同的普通连接器。

-------------------------------------------------------------------------------------------------------

二、极细同轴线束连接器替代时需要确认哪些参数？
进行连接器替代时，首先需要确认Pin数量和Pitch，因为这直接决定连接器能否与PCB端正确配合，I-PEX 81457-100B-02-D采用30Pin结构，并属于CABLINE-VS II系列0.5mm Pitch连接方式；其次需要确认连接器的外形尺寸、嵌合高度、插拔方向以及锁扣结构，避免替代连接器虽然可以连接，但装入设备后与PCB、外壳或周边元器件发生干涉。除此之外，还需要确认连接器与极细同轴线之间的端接方式、线材规格以及屏蔽结构，因为该型号使用的是AWG40、50Ω极细同轴线，连接器端接质量会影响高速信号传输的连续性。更重要的是需要核对线位定义，该产品采用的是1对N，并非普通的1对1关系，因此替代线束必须按照原产品的Pin Mapping进行加工，确保两端每一个信号通道准确对应。对于工程师而言，建议将连接器机械尺寸、线材规格、Pin Mapping以及高速信号性能一起纳入替代验证；对于采购人员而言，则应要求供应商明确提供对应料号、连接器型号、线材规格及线位定义，避免因为参数确认不完整造成后续批量使用风险。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
针对I-PEX 81457-100B-02-D进行兼容替代时，建议首先锁定30Pin、0.5mm Pitch、AWG40、50Ω、200mm、1对N这些核心条件，并确认线材端使用的20847-030T-01连接器结构与原设备配合端相匹配。 在机械方面，需要确认连接器长度、宽度、高度、插拔方向、锁止结构以及线束出线方向；在线束方面，需要确认200mm长度、线材规格、端接位置和两端连接器相对位置；在电气方面，则需要关注50Ω阻抗以及实际高速传输过程中的信号完整性；在线位方面，则必须确认1对N关系，不能将其错误替换成1对1产品。对于样品验证，建议同时进行实际插拔、装配空间、Pin导通、线位测试以及高速信号测试，从而确认替代产品不仅能够“接得上”，还能够“用得稳定”。我们公司可提供 I-PEX 81457-100B-02-D 兼容替代线束方案，可根据客户的设备结构及技术要求，对30Pin连接结构、20847-030T-01连接器、AWG40极细同轴线、50Ω阻抗、200mm线束长度以及1对N线位定义进行匹配生产，为工程师产品开发、样品验证及采购国产替代提供相应的极细同轴线束产品支持。

-------------------------------------------------------------------------------------------------------

四、从供应商制造能力判断连接器替代是否可靠
对于采购人员而言，连接器替代并不只是找到一个能够插接的连接器，更重要的是供应商能否持续稳定地生产与原产品匹配的完整极细同轴线束。I-PEX 81457-100B-02-D采用30Pin、AWG40极细同轴线以及200mm线束结构，多根极细同轴线需要按照规定的Pin Mapping完成精准端接，因此供应商的连接器装配精度、线材裁切精度、端接一致性以及批量生产能力都会影响最终产品质量。尤其是该产品采用1对N线位定义，在批量生产过程中必须严格控制两端Pin位关系，避免出现连接器外观和尺寸均正常，但实际信号通道发生错位的问题。对于工程师来说，应通过样品装配和电气测试确认替代产品满足设计要求；对于采购人员来说，则应进一步关注供应商是否具备稳定的极细同轴线束生产能力，以及能否长期保证连接器型号、线材规格、长度和线位定义的一致性。我们公司专注于极细同轴线束生产制造，可根据客户产品型号、工程图纸及实际装配要求进行兼容替代生产，在连接器装配、线位对应、线束尺寸及成品一致性等方面进行控制，帮助客户降低连接器和极细同轴线束国产替代过程中的导入风险。

-------------------------------------------------------------------------------------------------------

I-PEX 81457-100B-02-D是一款CABLINE-VS II系列30Pin极细同轴线束，其核心规格包括AWG40、50Ω、200mm以及1对N线位定义，线材端使用的连接器型号为20847-030T-01。 在进行连接器替代时，工程师和采购人员需要重点确认Pin数量、Pitch、外形尺寸、连接器高度、插拔方向、锁扣结构、线材规格、阻抗、线束长度以及Pin Mapping等关键参数，其中1对N线位定义尤其需要重点核对。真正可靠的兼容替代不是简单更换一个连接器，而是需要保证连接器、极细同轴线材、线位关系、机械尺寸和电气性能整体匹配。只有从产品设计、样品验证到批量制造进行全过程控制，才能让替代后的极细同轴线束真正满足原设备的装配和信号传输需求。
我是【 3M电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：张经理 18913228573（微信同号）。
