I-PEX 82291-100B-02-D 0.5Pitch 30P连接器极细同轴线束替代品

一、I-PEX 82291-100B-02-D：30Pin、AWG #40、50Ω极细同轴线束

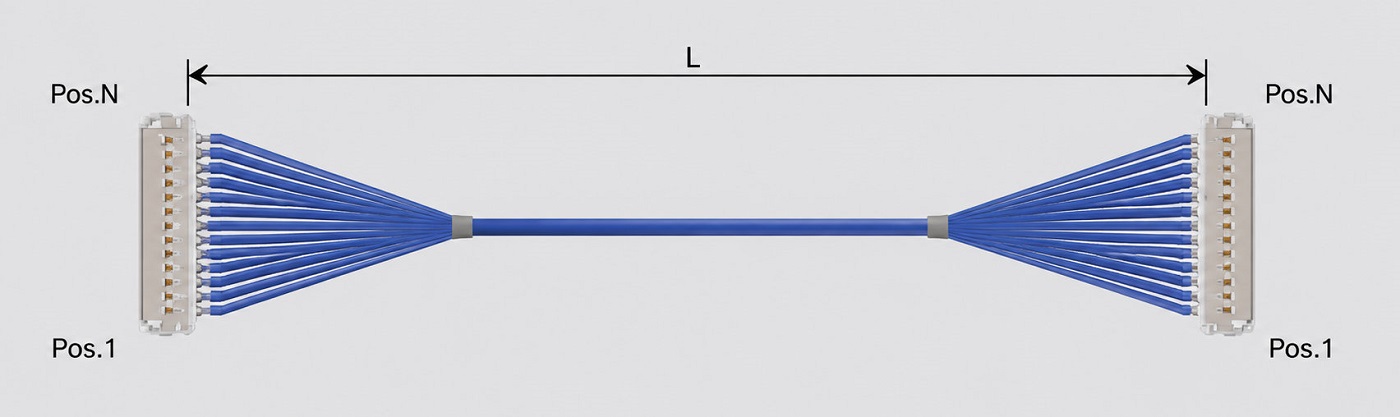

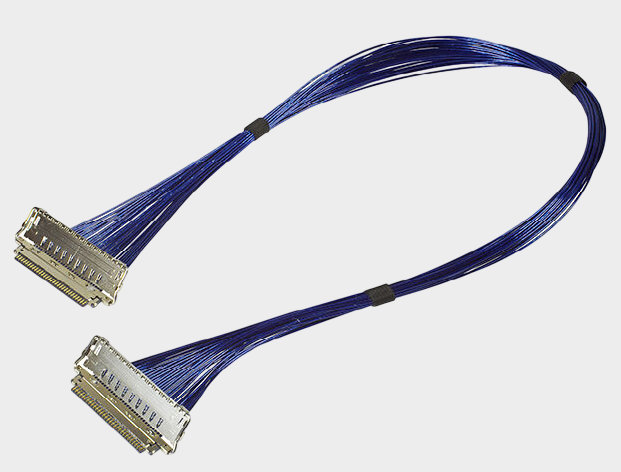

在笔记本电脑、显示设备、高速计算设备以及其他小型化电子产品内部，高速信号线束通常需要同时满足高密度布线、信号完整性、EMI控制及有限安装空间等多项要求。本文对应的产品型号为 I-PEX 82291-100B-02-D，属于 CABLINE®-VS II 30P Harness，采用 AWG #40、50Ω、Blue（蓝色）Micro-Coaxial Cable，标准线长为 300mm，两端采用30Pin连接器组件。其中，线材端使用的连接器型号为 20847-030T-01，同时对应Shell-A 3427-0301及Lock Bar Ass'y 20848-030T-01，配套的CABLINE-VS II Plug为 20846-030T-01，对接连接器为 20849-030E-01。该线束具有30Pin高密度连接、AWG #40超细同轴线、50Ω阻抗及300mm标准长度等特点，适用于对设备内部空间、布线密度和高速信号连接有较高要求的应用场景。其Pin Assignment按照原厂图纸采用反向对应方式，即一端Pos.30对应另一端Pos.1，一端Pos.1对应另一端Pos.30。作为专业极细同轴线束生产制造商，我们可以根据客户实际应用需求进行规格匹配、样品制作和批量生产，并提供 I-PEX 82291-100B-02-D兼容替代线束方案。
【配图建议：82291-100B-02-D产品实物图+线束结构图，并突出“30Pin / AWG #40 / 50Ω / 300mm / 20847-030T-01”五项核心参数】

-------------------------------------------------------------------------------------------------------

二、极细同轴线束中哪几种屏蔽方式最常用？从信号完整性和EMI角度理解屏蔽设计
对于高速极细同轴线束而言，屏蔽结构直接影响外部电磁干扰抑制、串扰控制和高速信号完整性。实际应用中较常见的屏蔽方式主要包括金属箔屏蔽、金属编织屏蔽以及箔+编织复合屏蔽。金属箔能够形成连续覆盖的屏蔽层，适用于对高频干扰控制要求较高的场景；金属编织屏蔽通常具有较好的机械强度和柔韧性，在需要反复弯折或一定机械可靠性的应用中较为常见；箔与编织复合屏蔽则能够兼顾屏蔽覆盖、机械保护和综合可靠性。对于工程师而言，屏蔽层本身并不是唯一需要关注的部分，还应重点确认屏蔽层与连接器金属外壳之间是否形成稳定、连续的接地通路。只有线缆屏蔽、连接器屏蔽和设备接地之间形成完整的屏蔽体系，才能更好地发挥EMI抑制作用。与该产品相匹配的CABLINE-VS II系列连接器采用ZenShield®全屏蔽结构及多点接地设计，并具有机械锁扣结构，整体设计面向高速信号和高可靠连接应用。因此，在进行82291-100B-02-D兼容替代时，不建议只关注“30Pin”和“AWG #40”两个参数，还需要综合确认50Ω阻抗、屏蔽结构、接地方式、连接器结构、Pin定义以及整条线束的加工一致性。
【配图建议：极细同轴线缆剖面结构图+金属箔屏蔽、编织屏蔽、箔+编织复合屏蔽三种方式对比图】

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议：按照完整规格匹配，而不是简单寻找外观相似产品

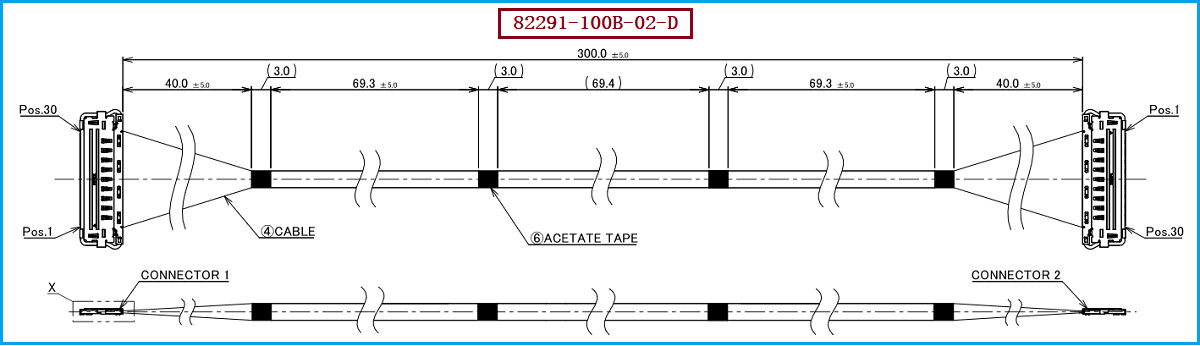

工程师和采购人员在选择或替代 I-PEX 82291-100B-02-D时，建议以完整产品规格和实际装配条件为基础进行确认。首先要确认连接器体系，本产品线材端使用的连接器Housing Ass'y型号为 20847-030T-01，属于CABLINE-VS II 30Pin连接结构；其次应确认极细同轴线材为AWG #40、50Ω、Blue Micro-Coaxial Cable，避免使用线径或阻抗不同的产品造成信号性能变化；同时还需要确认300mm线长、Pin Assignment、出线方向、连接器安装尺寸、屏蔽结构及端部固定工艺。原厂图纸显示，该线束由30根AWG #40、50Ω Micro-Coaxial Cable构成，并采用UV Glue及黑色Acetate Tape进行相应的固定处理。特别是其两端Pin采用反向对应关系，因此进行替代生产时必须依据原设计确认Pin位，避免由于线路顺序错误造成设备无法正常工作。对于需要国产替代、第二供应商导入、原型号替换、采购降本或稳定供应的客户，我们可以围绕 20847-030T-01连接器、30Pin结构、AWG #40、50Ω、300mm长度及原有Pin定义进行兼容分析和样品验证。在满足设备安装及使用要求的基础上，还可以根据客户实际项目对线长、出线形式、结构尺寸及其他线束参数进行定制。我们公司可提供：I-PEX 82291-100B-02-D兼容替代线束方案，支持样品打样、规格确认、兼容性验证以及批量生产，帮助客户提高供应链灵活性。
【配图建议：原型号确认→连接器确认→线材确认→Pin定义确认→样品制作→测试验证→批量生产的替代流程图】

-------------------------------------------------------------------------------------------------------

四、面向工程开发和采购应用，兼顾高速、小型化与供应链稳定性
从工程应用角度来看，I-PEX 82291-100B-02-D的特点并不只是30Pin极细线束，而是通过0.5mm级高密度连接结构、AWG #40超细同轴线、50Ω阻抗及全屏蔽连接器体系，形成面向高速设备内部连接的整体解决方案。CABLINE-VS II系列具有0.5mm Contact Pitch、水平对插、机械锁扣和ZenShield®全屏蔽等设计特点，可用于需要高密度、小型化和高速信号连接的设备内部。对于工程师而言，实际导入时需要综合考虑空间、信号完整性、阻抗、EMI、连接器机械结构和装配可靠性；对于采购人员而言，则需要进一步关注产品一致性、交期、成本、第二供应商能力以及长期供应风险。因此，一款合格的替代线束不应只是外观相似或能够正常插入，而应该在关键规格、机械配合和实际使用性能方面进行系统确认。我们的公司专注于极细同轴线束生产制造，可围绕 I-PEX 82291-100B-02-D进行兼容替代开发，并根据客户实际项目需求提供稳定的制造和供应支持。
【配图建议：工程师与采购人员两大视角信息图，分别突出“信号完整性/EMI/结构尺寸/可靠性”和“成本/交期/供应稳定/替代风险”】

-------------------------------------------------------------------------------------------------------

I-PEX 82291-100B-02-D是一款30Pin、300mm、AWG #40、50Ω、Blue Micro-Coaxial Cable极细同轴线束，线材端使用的连接器型号为 20847-030T-01，属于CABLINE-VS II系列高速微型同轴连接方案。其产品设计重点集中在小型化、高密度、高速信号连接、阻抗控制以及屏蔽与连接可靠性等方面，适用于笔记本电脑、显示设备以及其他需要高速内部信号连接的电子产品。对于工程师而言，进行该型号兼容替代时，需要重点确认连接器型号、Pin数量、线材AWG规格、50Ω阻抗、300mm长度、Pin定义、屏蔽结构以及机械尺寸；对于采购人员而言，则可以通过兼容替代和第二供应商方案降低对单一品牌和单一供应渠道的依赖。作为专业极细同轴线束制造商，我们可根据 I-PEX 82291-100B-02-D的关键规格提供兼容替代和定制生产服务，并支持从样品制作、规格确认、兼容验证到批量生产的完整服务。我们公司可提供：I-PEX 82291-100B-02-D兼容替代线束方案。
我是【 3M电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。
