I-PEX 83003-100B-01-D 0.4Pitch 40P连接器极细同轴线束替代品

一、I-PEX 83003-100B-01-D是什么产品？

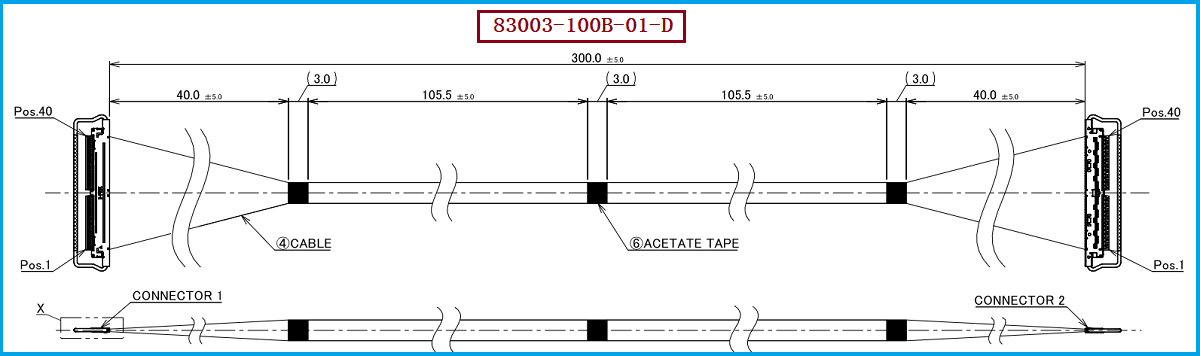

对于笔记本电脑、薄型显示模组、摄像设备等内部空间有限的电子产品来说，线束不仅要满足信号传输要求，还需要尽可能降低整体占用空间。I-PEX CABLINE-CAL系列正是面向这类应用开发的极细同轴线连接方案，其中 I-PEX 83003-100B-01-D 属于40Pin、Micro-Coaxial Cable、40AWG、300mm、1-1结构的极细同轴线束。
从工程应用角度来看，83003-100B-01-D的核心特点是40路信号连接、AWG #40极细同轴线以及双端连接器结构。其配套线材端连接器型号为 20777-040T-01，适配线材规格可对应 #40 50 OHM, BLUE。对于需要进行线束替代、国产化或者第二供应商导入的工程项目，这些参数都是前期确认时需要重点核对的内容。

-------------------------------------------------------------------------------------------------------

二、极细同轴线束最细可以做到多细？
“极细同轴线束最细可以做到多细？”是很多工程师在进行轻薄化设计时都会关注的问题。线径越细，通常越有利于降低线束空间占用，并改善狭小空间内的弯折和布线能力。不过，线径并不是越细越好，还需要综合考虑阻抗、信号完整性、机械强度、加工工艺以及连接器适配能力。
以CABLINE-CAL系列公开规格作为参考，其支持的Micro-Coaxial Cable包括 AWG 38、AWG 40、AWG 42和AWG 44，其中AWG #44已经属于非常细的极细同轴线规格。因此，从该系列公开资料来看，AWG #44可以作为目前这类极细同轴线连接方案的更细规格参考。而本次83003-100B-01-D对应的方案采用的是 AWG #40，在超细线径、加工性能和高速信号应用之间形成较好的综合平衡。
对于采购人员来说，不能单纯按照“线越细越先进”的方式选型。真正进行替代采购时，还应确认原线束的Pin数、线长、连接器型号、阻抗、线序及两端结构是否一致，避免仅规格名称相近却无法直接装配使用。

-------------------------------------------------------------------------------------------------------

三、20777-040T-01连接器与AWG #40线材匹配

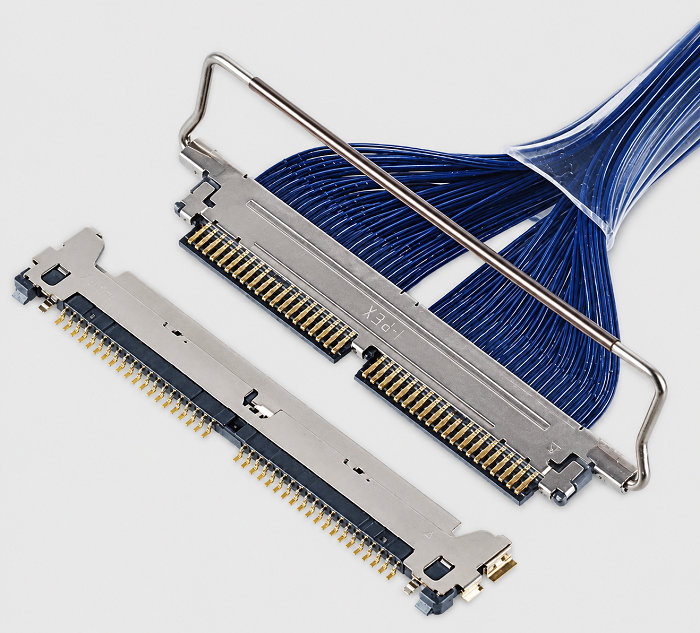

在83003-100B-01-D这款极细同轴线束的替代开发中，线材端连接器是非常重要的组成部分。本方案使用的线材端连接器型号为 20777-040T-01，属于CABLINE-CAL 40Pin Plug Housing，对应40Pin极细同轴线束应用。
线材规格则重点关注 #40 50 OHM, BLUE。其中AWG #40代表极细线径，50 OHM代表特性阻抗要求，BLUE则对应线材颜色。对于高速信号线束而言，工程师在确认替代方案时，不仅要看AWG规格，还需要结合实际线材结构和阻抗设计进行验证，尤其是在高速显示、高速数据等应用中，需要关注信号完整性表现。
CABLINE-CAL连接器本身采用0.4mm接触间距、水平对插以及机械锁扣结构，并支持AWG38～AWG44的Micro-Coaxial Cable。其官方资料给出的嵌合高度为0.73±0.07mm，最大约0.8mm，因此比较适合对内部高度要求较高的薄型设备。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
如果工程师或采购人员需要寻找 I-PEX 83003-100B-01-D 的兼容替代线束，建议首先确认40Pin、300mm、1-1结构是否一致，再进一步确认连接器端型号 20777-040T-01、线材规格 AWG #40、50 OHM、BLUE 以及实际线序和出线结构。只有这些关键尺寸、电气参数和机械接口均经过确认，替代线束才更适合导入原设备进行测试和量产。
对于需要降低采购成本、增加供应商选择，或者寻找国产化极细同轴线束方案的客户，我司可根据客户提供的原产品资料、实物样品或技术要求进行匹配开发，提供 I-PEX 83003-100B-01-D兼容替代线束方案。我司专注于极细同轴线束的生产制造，可围绕连接器、线材规格、Pin数、线长、线序及端部加工等要求进行定制，并配合工程验证需求进行样品开发。

-------------------------------------------------------------------------------------------------------

I-PEX 83003-100B-01-D的核心价值在于40Pin、AWG #40极细同轴线材、300mm线长以及双端连接结构，在有限设备空间内实现高密度信号连接。对于采购人员而言，20777-040T-01、#40 50 OHM, BLUE、40Pin、300mm、1-1则是进行型号识别、供应商询价及兼容替代确认时的重要信息。
极细同轴线束可以做到非常细，CABLINE-CAL系列公开资料支持至AWG #44，但具体项目需要根据传输性能、机械可靠性和连接器适配要求综合选择。针对 I-PEX 83003-100B-01-D，我司可提供相应的兼容替代线束开发与制造服务，为客户提供从样品验证到批量生产的极细同轴线束解决方案。
