I-PEX 82905-100B-02-D 0.25Pitch 34P连接器极细同轴线束替代品

一、极细同轴线束与射频线束，应用方向并不完全相同
在高速信号传输、通信设备、消费电子及精密电子设备中，工程师经常会接触到极细同轴线束和射频线束。两者从结构上看都有同轴传输的特点，但实际应用重点并不完全相同。极细同轴线束更强调在有限空间内实现多通道、高密度、高速信号连接，而射频线束通常更加关注特定频段下的阻抗控制、插损、驻波比等射频性能。
对于工程师而言，不能仅仅根据“都是同轴线”来判断两者可以直接替换。线径、阻抗、传输频率、连接器结构、屏蔽方式、弯折半径以及端接工艺，都会影响最终的信号传输效果。尤其是在笔记本电脑、平板电脑、显示设备、服务器及其他小型化电子产品中，极细同轴线束需要同时满足空间尺寸小、通道数量多、信号完整性稳定等要求。

-------------------------------------------------------------------------------------------------------

二、从工程角度看，两者最大的区别在哪里？

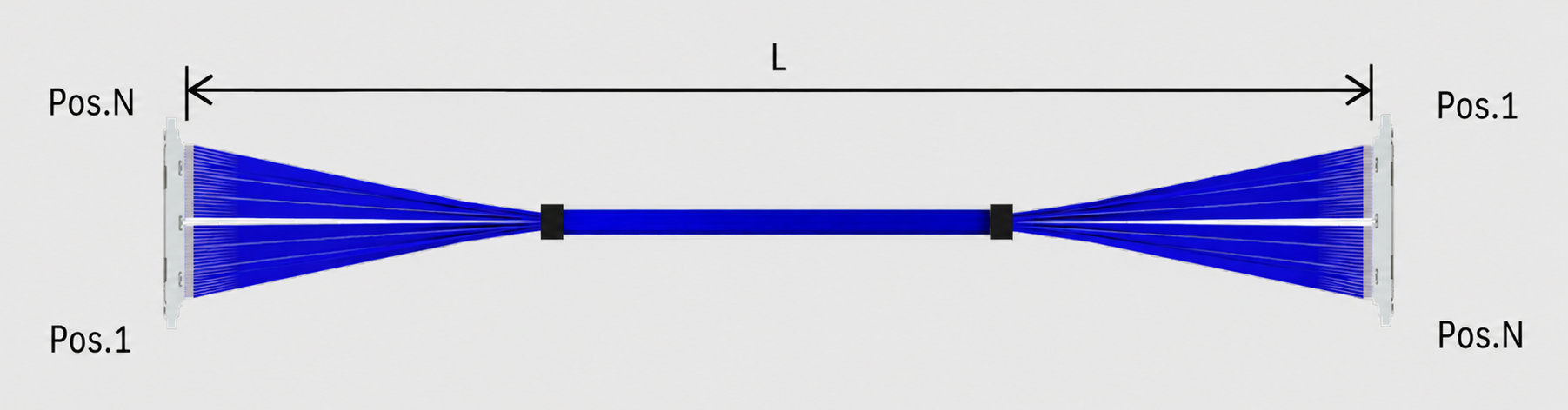

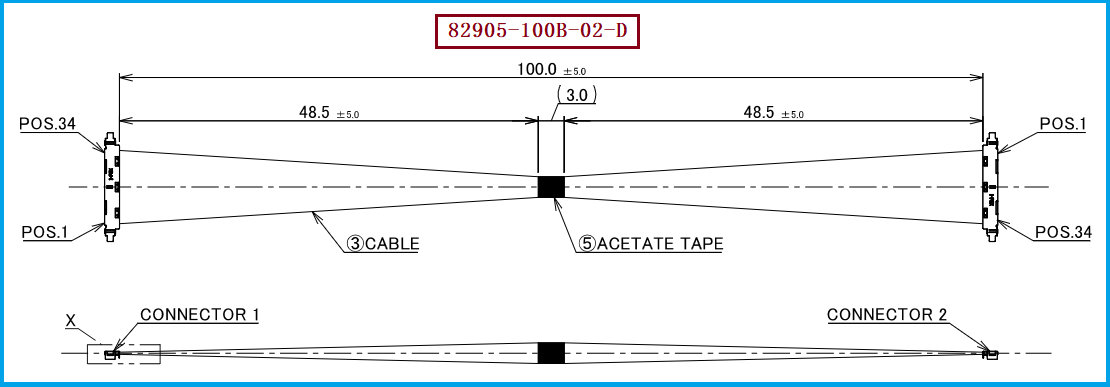

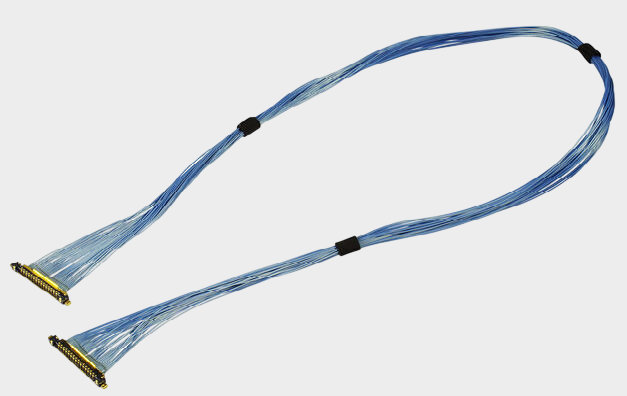

极细同轴线束的优势之一，是能够利用非常细的同轴线材实现多通道信号传输，并通过精密连接器实现高密度连接。例如本次介绍的 82905-100B-02-D，属于 CABLINE-UX II 34P 极细同轴线束产品，其标准长度为100mm，适用于对连接空间和高速信号传输都有要求的应用场景。线材端使用的连接器型号为 20532-034T-02-1，连接器为 34P / 0.25 mm 的高密度结构。
射频线束则通常围绕射频系统进行设计，更关注某一频率范围内的电气性能。例如天线、无线通信模块、射频模块等应用，会重点评估阻抗一致性、插入损耗、回波损耗、驻波以及屏蔽效果。因此，工程师在选型时，应根据实际传输信号类型和工作频率判断，而不能简单以“同轴结构”作为唯一依据。
从采购角度来看，极细同轴线束的替代还需要重点确认连接器型号、PIN数、端子间距、线材规格、长度及端接方式。以 82905-100B-02-D 为例，除了关注线束本体，还应重点确认 20532-034T-02-1、34P / 0.25 mm 等关键参数，避免出现线束尺寸能够匹配，但连接器无法正常配合的情况。

-------------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
对于工程师来说，如果需要寻找 82905-100B-02-D 的兼容或替代方案，建议优先按照“连接器—线材—电气性能—机械尺寸—应用环境”的顺序进行确认。尤其是高速信号应用，替代线束不能只做到外观和尺寸相似，还需要关注阻抗控制、信号衰减、串扰以及屏蔽连续性，确保替代产品装配后不会对整机信号质量造成明显影响。
对于采购人员而言，除了确认产品料号和连接器型号，还可以进一步比较线材加工能力、批量生产稳定性、交期、品质管控以及定制能力。对于存在国产化、供应链优化或第二供应商导入需求的项目，选择具备极细同轴线束自主生产制造能力的供应商，可以在后续样品验证、规格调整及批量供货过程中获得更灵活的支持。
我们公司专注于极细同轴线束的生产制造，可根据客户产品需求提供与 82905-100B-02-D 对应的兼容替代线束方案。**针对工程师的样品验证、结构适配以及采购端的批量供应需求，可围绕线材、连接器、PIN数、间距、长度及加工工艺等参数进行方案匹配，为客户提供更加灵活的极细同轴线束替代选择。

-------------------------------------------------------------------------------------------------------

四、极细同轴线束与射频线束，应该如何选择？
从实际项目来看，极细同轴线束与射频线束并不存在简单的“谁更好”的关系，而是根据使用场景进行选择。如果产品内部空间紧凑，需要多通道高速信号传输，并且对连接器尺寸和线束厚度有较高要求，那么极细同轴线束通常更适合；如果主要用于天线、射频模块或特定高频信号链路，则应更加关注射频线束在目标频段内的电气指标。
对于 82905-100B-02-D 这类34P高密度极细同轴线束，工程师在进行替代设计时，应重点验证连接器的机械配合、高速信号传输性能以及线束整体结构。采购人员则应进一步确认供应商的生产能力和批量一致性，避免只按照单一料号进行价格比较，而忽略实际的产品兼容性和长期供货能力。

-------------------------------------------------------------------------------------------------------

极细同轴线束与射频线束虽然都采用同轴传输理念，但在应用定位、设计重点和选型要求上存在明显差异。极细同轴线束更加突出小型化、高密度、多通道及高速信号连接能力，而射频线束通常更加关注特定频段下的阻抗、损耗、驻波及射频性能。
对于需要寻找 82905-100B-02-D 替代产品的工程师和采购人员而言，不能只关注线束外观，更应综合确认 20532-034T-02-1连接器、34P / 0.25 mm间距、线材及电气性能等关键参数。我们公司可提供82905-100B-02-D兼容替代线束方案，为客户的工程验证、国产替代、供应链优化及批量采购提供极细同轴线束产品支持。
我是【 3M电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。
