I-PEX 82657-100B-02-D 0.25Pitch 34P连接器极细同轴线束替代品

一、产品概述：34P高密度结构，满足小型设备内部连接需求

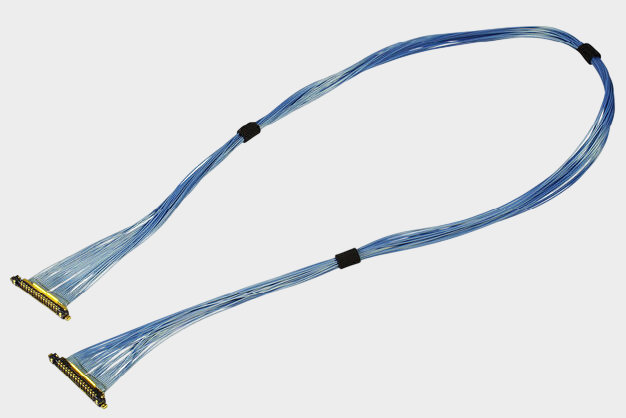

在笔记本电脑、平板电脑、显示模组、VR/AR设备等产品不断向轻薄化发展的过程中，设备内部的连接空间越来越有限，同时高速信号传输要求却越来越高。极细同轴线束兼顾了“小型化”和“高速信号连接”两方面需求，因此成为空间受限设备内部连接的重要方案。I-PEX CABLINE-UX II系列采用0.25mm接点间距、直角垂直插拔结构，并提供30P、34P、40P、50P等规格。此次介绍的 I-PEX 82657-100B-02-D 属于CABLINE-UX II 34Pin极细同轴线束，标准长度为 300mm，采用46AWG Micro-Coaxial Cable、1-N结构。与该线束配套的线材端连接器型号为 20532-034T-02-1，适合对连接器空间、线束尺寸以及多路高速信号传输都有要求的应用场景。

-------------------------------------------------------------------------------------------------------

二、极细同轴线的结构与性能优势：小尺寸背后的高速传输能力
极细同轴线并不是简单地把普通同轴线做得更细，而是在导体、绝缘层、屏蔽层以及外护套等结构上进行精细化设计，使线缆在更小外径条件下仍能够满足特定信号传输需求。以CABLINE-UX II配套的Micro-Coaxial Cable为例，官方资料支持AWG44、AWG46规格，其中82657-100B-02-D对应46AWG极细同轴线。相比普通线束，极细同轴线能够在有限空间内实现多路独立信号传输，同时具有较好的柔性和空间适应能力，更适合设备内部狭窄区域、转轴区域以及高密度布线环境。
从信号传输角度来看，同轴结构中的导体、绝缘介质和屏蔽层共同形成相对稳定的传输环境，可以帮助控制信号受到外部电磁干扰的影响。CABLINE-UX II连接器还采用多点接地设计，官方资料展示了Cable Shield、Ground Bar、Plug Shell、Receptacle Shell到PCB的接地路径，有助于实现连续的屏蔽与接地连接。其参考传输速度达到 5 Gbps/lane NRZ，同时官方列出了USB 3.1 Gen 1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用标准，但实际系统性能仍需要结合线材、PCB、芯片、连接器及整机设计进行验证。

-------------------------------------------------------------------------------------------------------

三、工程师与采购人员关注点：尺寸、Pin数、线长与连接器需要同时匹配

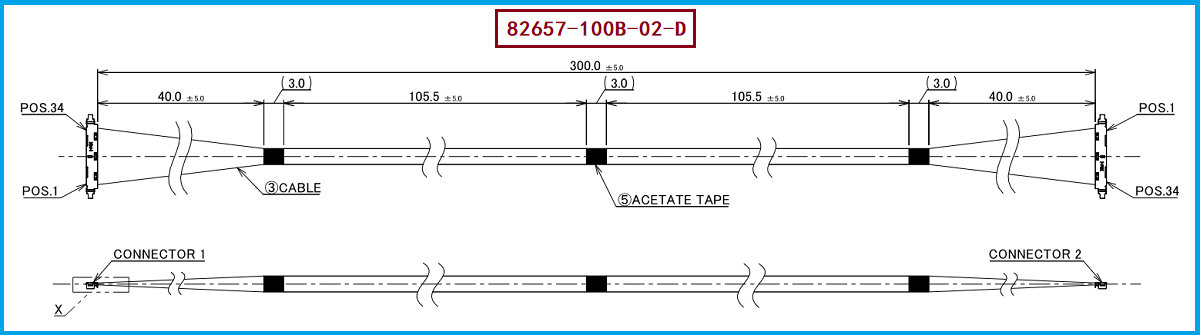

对于工程师而言，选择或替代一款极细同轴线束，不能只看线束料号，还需要综合确认Pin数、连接器结构、线材规格、线长、出线方式以及屏蔽接地结构。I-PEX 82657-100B-02-D为34Pin、300mm、46AWG、1-N规格，与其配套的线材端连接器型号为 20532-034T-02-1。CABLINE-UX II采用0.25mm Contact Pitch，配合高度约1.04mm，连接器深度约2.4mm，官方资料还给出了宽度计算公式4.1＋0.25×Pin数mm，因此34Pin方案的连接器空间尺寸需要在产品结构设计阶段重点核对。 对采购人员而言，则应重点确认供应商能否按照原产品的关键规格进行兼容替代，而不是单纯按照“34P线束”进行价格比较。尤其在高速信号产品中，连接器型号、线材规格、阻抗、线长和加工方式之间具有较强关联，只有这些关键条件得到匹配，替代方案才具有实际导入价值。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议

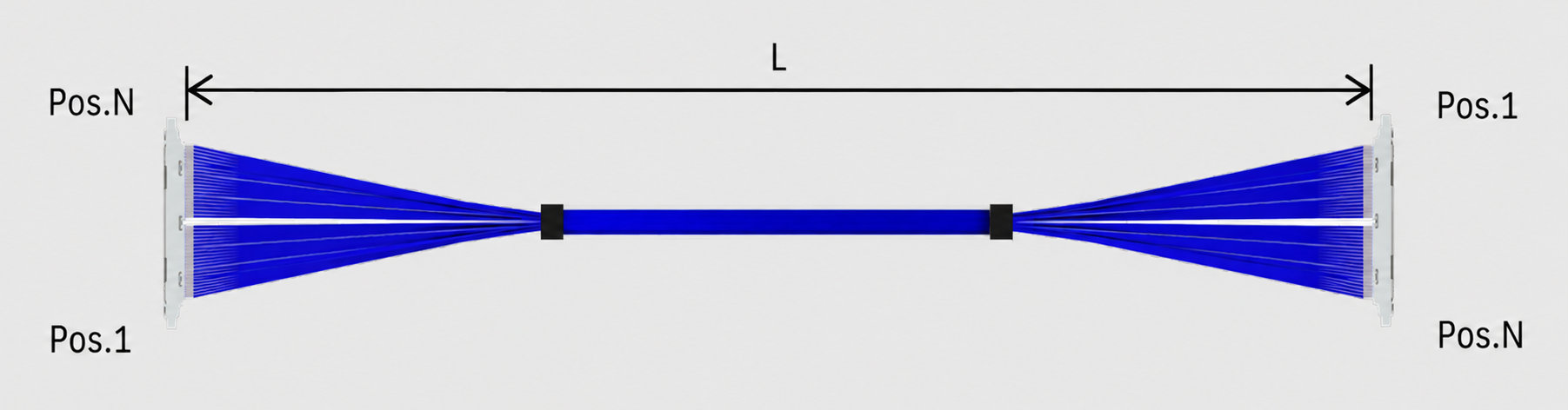

如果客户目前使用或正在寻找 I-PEX 82657-100B-02-D 的兼容替代产品，建议首先以“34P＋300mm＋46AWG Micro-Coaxial＋1-N结构＋对应连接器”为基础进行确认，同时结合实际设备的安装空间、PCB端连接器、线束弯折路径以及信号要求进行样品验证。I-PEX官方资料中，34P CABLINE-UX II标准Harness还包括100mm和200mm等长度型号，而82657对应300mm 1-N结构，因此在替代开发过程中，线长和端部加工方式不能忽略。 我们公司可提供：I-PEX 82657-100B-02-D兼容替代线束方案，可围绕原产品的34P结构、300mm长度、极细同轴线材以及 20532-034T-02-1 连接器应用需求进行替代开发与生产制造。对于有国产替代、供应商导入、批量采购或成本优化需求的客户，可根据实际产品图纸和样品进一步确认具体线材、尺寸、端部加工及电气性能要求。

-------------------------------------------------------------------------------------------------------

I-PEX 82657-100B-02-D是一款CABLINE-UX II 34P、300mm规格的极细同轴线束，采用46AWG Micro-Coaxial Cable，并配套 20532-034T-02-1 连接器应用。其0.25mm窄间距连接器、低高度结构、多点接地设计以及极细同轴线材，使其能够适应空间受限、高密度及高速信号连接需求。对于工程师来说，替代开发的重点是保证结构尺寸、连接器、线材和信号要求之间的匹配；对于采购人员来说，则应重点关注产品型号、规格一致性、供应稳定性以及批量制造能力。针对该型号产品，我们公司可提供I-PEX 82657-100B-02-D兼容替代线束方案，为客户提供极细同轴线束的替代开发与生产制造支持。
