I-PEX 83049-100B-01-D 0.25Pitch 34P连接器极细同轴线束替代品

一、I-PEX 83049-100B-01-D：34P极细同轴线束满足小型化布线需求
对于笔记本电脑、平板电脑、显示模组、摄像设备等电子产品而言，内部空间越来越有限，同时对高速信号传输的要求不断提高，因此线束不仅需要具备稳定的电气性能，还需要兼顾小型化、低高度和灵活布线等要求。I-PEX 83049-100B-01-D属于CABLINE-UX II系列34P极细同轴线束，采用46AWG Micro-Coaxial Cable，线束长度为100mm，结构为1-1。该产品配套使用的线材端连接器型号为20532-034T-02-1，连接器采用0.25mm间距设计，并具有90°出线、垂直插拔等结构特点。对于工程师来说，这种极细同轴线束能够在有限空间内实现多通道高速信号连接；对于采购人员来说，在进行同类产品选型时，则需要重点核对产品料号、Pin数、线材规格、连接器型号以及线束长度等关键参数。

-------------------------------------------------------------------------------------------------------

二、极细同轴线如何支持8K图像传输？高速信号完整性是关键
随着8K显示、高清摄像以及高分辨率图像处理设备的发展，设备内部需要传输的数据量越来越大，线束的高速传输能力也成为工程设计中的重要因素。极细同轴线虽然具有较小的线径，但其内部采用同轴结构，可以为高速信号提供相对稳定的传输通道，并通过合理的阻抗控制、屏蔽结构以及连接器设计降低外部干扰对信号的影响。CABLINE-UX II官方资料给出的参考传输速度为5 Gbps/lane NRZ，并列出了USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用。需要注意的是，8K图像传输是否能够实现，并不能仅由极细同轴线本身决定，还需要结合具体接口标准、通道数量、单通道速率、编码方式、链路长度以及发送端和接收端的整体信号完整性进行判断。因此，对于工程师而言，在8K等高带宽应用中，应重点关注阻抗匹配、插损、回损、串扰、屏蔽以及连接器性能，通过完整的高速链路设计保证信号稳定传输。

-------------------------------------------------------------------------------------------------------

三、I-PEX 83049-100B-01-D产品结构与应用优势

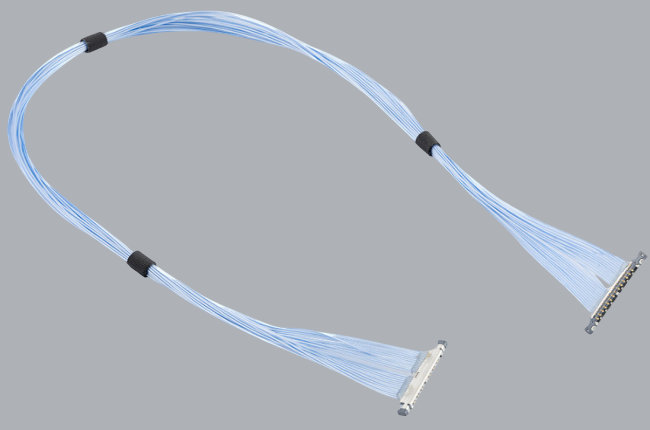

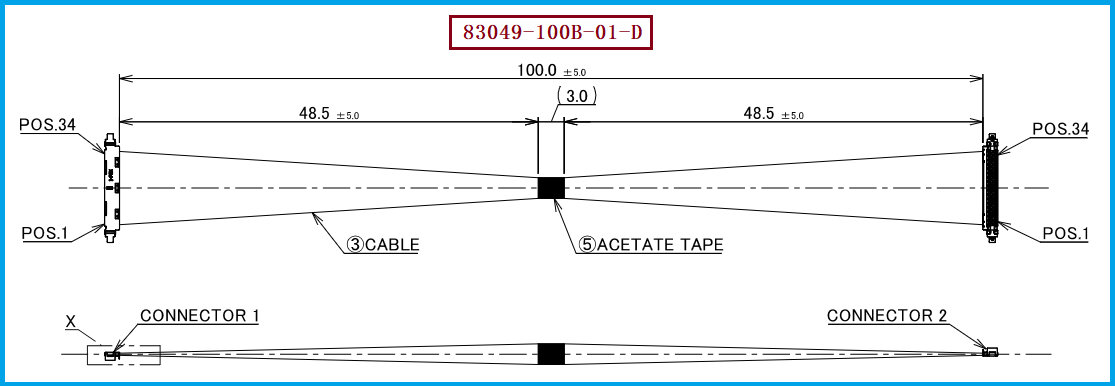

I-PEX 83049-100B-01-D采用34P极细同轴线束结构，线长为100mm，配套线材端连接器型号为20532-034T-02-1。CABLINE-UX II系列连接器具有0.25mm超窄间距以及较低的配合高度，能够帮助工程师进一步压缩设备内部连接空间；同时，产品采用多点接地结构，通过Cable Shield、Ground Bar、Plug Shell、Receptacle Shell及PCB之间的接地路径，为高速信号连接提供EMC方面的设计基础。这类结构特别适合空间受限的电子设备内部连接，例如显示模组、笔记本电脑转轴区域以及其他需要高速数据传输的小型化设备。对于采购人员而言，选择替代线束时不能只看连接器外形是否相似，还应确认34P规格、46AWG极细同轴线、100mm长度、1-1结构以及20532-034T-02-1连接器等关键条件，从而降低因规格不匹配造成的兼容风险。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
在进行I-PEX 83049-100B-01-D兼容替代时，建议工程师首先确认原产品的34P连接器结构及安装方式，再确认极细同轴线的AWG规格、阻抗、线缆外径、长度、出线方向、端部加工方式以及屏蔽和接地要求；采购人员则可以根据原产品料号、连接器型号和实际使用长度进行供应商技术确认。本产品的核心识别参数为：I-PEX 83049-100B-01-D、34P、46AWG Micro-Coaxial、100mm、1-1、线材端连接器20532-034T-02-1。在高速应用中，还需要根据实际设备对信号完整性进行验证，不能仅凭连接器型号或外观判断是否能够直接替代。我们公司可提供：I-PEX 83049-100B-01-D兼容替代线束方案，具备极细同轴线束生产制造能力，可围绕客户实际使用需求进行对应型号、线材规格、长度、连接器及线束结构的匹配，为需要国产替代、供应链优化及批量采购的客户提供相应的极细同轴线束解决方案。

-------------------------------------------------------------------------------------------------------

I-PEX 83049-100B-01-D是一款CABLINE-UX II系列34P、46AWG、100mm、1-1结构的极细同轴线束，线材端使用的连接器型号为20532-034T-02-1。其0.25mm Pitch、小型化连接器结构以及多点接地设计，使其能够满足空间受限设备对于高密度、高速内部连接的需求。对于“极细同轴线如何支持8K图像传输”这一问题，需要从完整高速链路角度进行理解：极细同轴线通过合理的同轴结构、阻抗控制、屏蔽设计以及连接器配合，为高速信号传输提供基础，但最终的8K传输能力仍取决于具体接口标准、通道数量、传输速率及整机信号完整性设计。对于需要寻找兼容替代产品的客户，我公司可提供I-PEX 83049-100B-01-D兼容替代极细同轴线束方案，根据客户实际产品需求进行线束规格和结构匹配，为电子设备高速信号连接及小型化布线提供专业的极细同轴线束产品支持。
