I-PEX 83050-100B-01-D 34P eDP/LVDS高速极细同轴线束替代品

一、极细同轴线为什么仍然受到高速设备关注？
高速传输与小型化需求同步发展
随着笔记本电脑、平板、VR/AR设备、便携式终端以及其他高密度电子设备不断向轻薄化、小型化方向发展，设备内部不仅需要传输更高速的信号，还需要在越来越有限的空间内完成多通道布线。极细同轴线束在这种应用环境中的优势并不只是线径小，而是能够将信号传输、屏蔽和柔性布线结合起来，在有限空间中实现较高密度的高速信号连接。以I-PEX CABLINE-UX II为例，该系列采用0.25mm Contact Pitch、90°垂直插拔结构，支持30、34、40、50Pin，并针对高速信号传输提供相关SI资料和测试支持，因此极细同轴线束未来仍然会在需要高密度、高柔性和较小安装空间的高速电子设备中保持重要应用价值。

-------------------------------------------------------------------------------------------------------

二、I-PEX 83050-100B-01-D体现了哪些高速传输设计特点？
34Pin与AWG 46兼顾密集布线需求

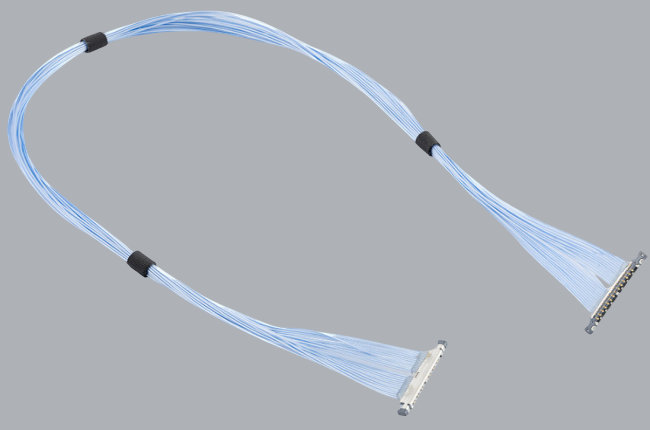

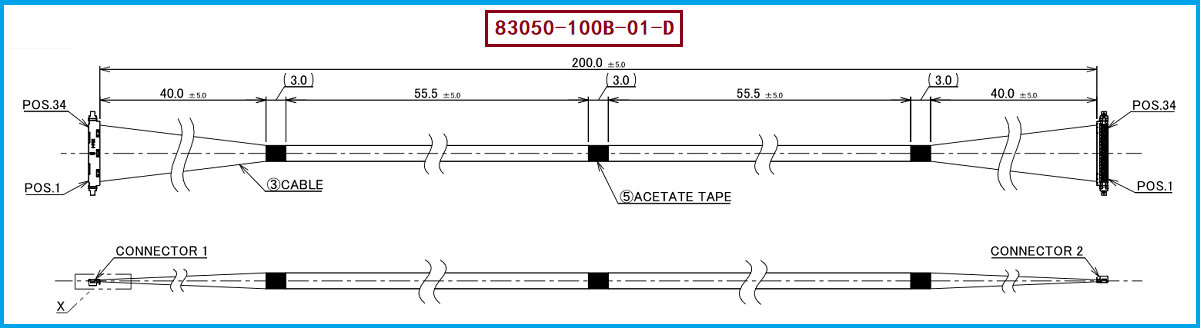

I-PEX 83050-100B-01-D是一款CABLINE-UX II系列34Pin、200mm、1-to-1极细同轴线束，线材端使用20532-034T-02-1连接器，配套线材规格为AWG 46、50 OHM、BLUE。该系列0.25mm Pitch设计使连接器能够在较小空间内实现多Pin信号连接，同时采用多点接地结构，有利于形成连续的屏蔽路径；官方资料还将其参考传输能力标注为5 Gbps/lane NRZ，并列出USB 3.1 Gen 1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等相关高速接口标准作为参考。对于工程师来说，这意味着极细同轴线束并不是单纯解决“连接问题”，而是需要同时考虑信号完整性、阻抗、屏蔽、连接器结构以及设备内部空间；对于采购人员来说，则需要确认具体料号对应的Pin数、线长、AWG和连接器规格，避免仅根据“高速线”这一名称进行替代采购。

-------------------------------------------------------------------------------------------------------

三、未来高速传输市场中极细同轴线会面对哪些变化？
高速并不会只有一种连接技术
从技术发展角度看，未来高速传输设备的速率还会继续提高，不同类型的高速线缆、差分结构、同轴结构以及板级互连方案都会根据设备形态和信号需求形成不同应用。对于空间受限、需要较高柔性、同时又要求多通道高速信号连接的设备，极细同轴线束仍具有明显的应用基础；而对于更高带宽、更长距离或特殊高速协议的系统，则可能采用其他互连技术。因此，与其简单判断极细同轴线是否会“主导”整个高速传输市场，更适合从具体设备需求判断其长期价值。对于工程师而言，需要重点关注实际传输速率、信号频率、阻抗控制、插损、串扰、EMI以及弯折环境；对于采购人员而言，则应关注产品是否能够长期稳定供应，以及替代型号能否保持原有连接器结构和线材参数。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
兼容替代不能只看型号是否相似
针对I-PEX 83050-100B-01-D进行兼容替代时，建议以34Pin、0.25mm Pitch平台、20532-034T-02-1连接器、AWG 46、50 OHM、BLUE线材、200mm长度以及1-to-1结构作为基础条件，再结合实际设备对线束弯折、安装空间、出线方向和信号性能的要求进行确认。尤其对于高速传输应用，连接器、线材、阻抗和屏蔽结构之间具有整体关联性，不能只替换其中一个参数后就直接投入量产。我们公司可提供：I-PEX 83050-100B-01-D兼容替代线束方案，可根据客户实际产品结构和技术要求进行极细同轴线束生产制造，在保持关键连接尺寸和电气参数匹配的基础上，为工程师提供兼容替代设计支持，也为采购人员提供相应的国产化线束供应选择。

-------------------------------------------------------------------------------------------------------

极细同轴线仍将在高密度高速连接领域发挥重要作用
未来竞争核心将从“能不能高速”转向“能否稳定高速”
极细同轴线未来是否能够覆盖整个高速传输市场，并不能简单用“主导”或“不主导”进行判断，但从小型化、高密度、多通道和柔性连接的发展需求来看，其在特定高速电子设备中的应用基础仍然存在。I-PEX 83050-100B-01-D采用34Pin、0.25mm Pitch、AWG 46 50 OHM BLUE极细同轴线材，并配套20532-034T-02-1连接器，体现了高密度、小型化和高速信号连接相结合的设计方向。对于工程师和采购人员而言，未来选择极细同轴线束时，重点不应只是关注传输速率，而应进一步考察信号完整性、阻抗、屏蔽、连接器匹配、线束空间和长期供应能力；这也将成为极细同轴线束继续应用于高速传输设备的重要基础。
我是【苏州汇成元电子】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：张经理 18913228573（微信同号）。
