I-PEX 83051-100B-01-D 0.25Pitch 34P连接器极细同轴线束替代品

一、极细同轴线束选型为什么不能一味追求高规格？
性能匹配比参数堆叠更重要
在高速电子设备内部，极细同轴线束承担着信号连接、空间布线以及一定的屏蔽传输作用，但选型时并不是线径越小、传输指标越高就一定越合适。如果设备实际信号速率、传输距离和空间要求没有达到某一规格的使用条件，盲目采用更高规格线材或更复杂的结构，反而可能增加设计、加工和采购成本。对于工程师来说，更合理的做法是从实际信号需求出发，再确定阻抗、AWG、Pin数、线长、连接器和屏蔽结构；对于采购人员来说，则应避免单纯按照“高性能”采购，而应确认产品参数是否真正与设备需求匹配。I-PEX CABLINE-UX II采用0.25mm Pitch、90°垂直插拔结构，并支持30、34、40、50Pin，适用于空间受限的高密度连接场景，因此具体型号仍需要结合终端设备进行针对性选择。

-------------------------------------------------------------------------------------------------------

二、I-PEX 83051-100B-01-D的参数如何做到合理匹配？
34Pin、AWG 46与50Ω形成完整选型条件

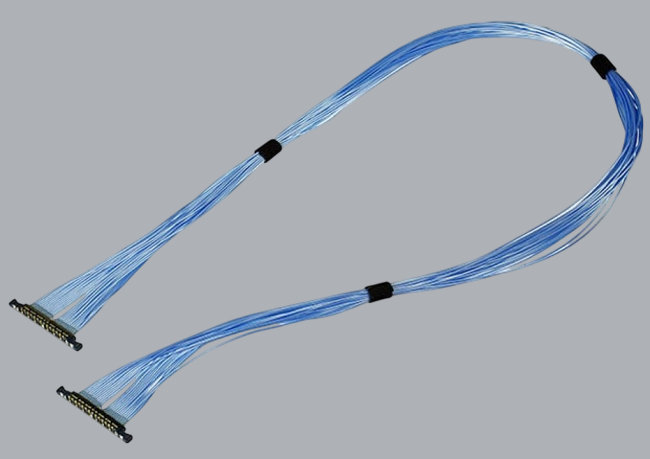

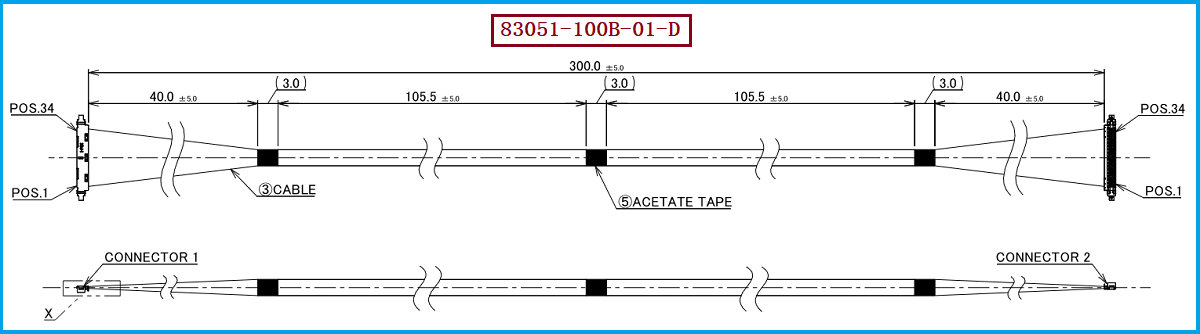

I-PEX 83051-100B-01-D属于CABLINE-UX II系列34Pin极细同轴线束，采用1-to-1结构，标称长度为200mm，线材规格为AWG 46、50 OHM、BLUE，线材端配套20532-034T-02-1连接器。对于这一型号而言，工程师不能只关注“AWG 46”这个单独参数，而需要将34Pin、50Ω阻抗、200mm长度、连接器型号以及设备内部走线空间作为一个整体进行判断。CABLINE-UX II资料显示，该连接器平台的50Ω Micro-Coax支持AWG #46或更小规格，最大外径为0.25mm，并具有多点接地结构，因此83051-100B-01-D的实际选型重点应放在“设备需要什么”和“线束能够提供什么”之间的匹配，而不是简单追求更高规格，从而减少不必要的性能冗余。

-------------------------------------------------------------------------------------------------------

三、工程师和采购人员怎样判断有没有性能浪费？
先确定核心需求，再核对关键参数
对于工程师而言，可以先根据设备的实际信号类型、通道数量、安装空间和线束长度确定基础条件，再进一步确认阻抗、线材AWG、连接器Pitch及屏蔽接地结构。例如83051-100B-01-D采用34Pin和1-to-1结构，如果设备实际需要的就是34路独立对应连接，那么没有必要为了追求更高Pin数而选择其他规格；如果原设计已经确定50Ω和AWG 46，也应优先围绕这些条件进行兼容设计。对于采购人员而言，则可以通过型号、连接器、AWG、阻抗、长度和结构进行逐项核对，避免出现规格过高导致成本增加，也避免规格不足造成信号性能无法满足要求。换句话说，极细同轴线束选型的关键不是“参数越高越好”，而是让每一个参数都真正服务于设备的实际应用。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
兼顾性能、成本与供应稳定性
针对I-PEX 83051-100B-01-D进行兼容替代时，建议以原型号的34Pin、CABLINE-UX II连接结构、20532-034T-02-1、AWG 46、50 OHM、BLUE、200mm及1-to-1结构作为基础条件，再根据客户设备的实际安装空间和信号要求进行确认。对于高速线束而言，替代方案不能仅凭外观尺寸或连接器型号相近就直接使用，还需要确认线材阻抗、外径、长度、屏蔽方式以及端部固定结构等关键因素。我们公司可提供：I-PEX 83051-100B-01-D兼容替代线束方案，可根据客户实际产品参数和应用需求生产制造对应的极细同轴线束，在满足连接结构及关键电气参数匹配的基础上，帮助工程师减少重新设计工作，也为采购人员提供兼容替代和供应链优化的产品选择。

极细同轴线束选型的核心并不是单纯追求更高传输性能，而是让线材规格、阻抗、Pin数、连接器、长度和设备实际需求保持合理匹配。I-PEX 83051-100B-01-D采用34Pin、1-to-1结构，配套20532-034T-02-1连接器，并使用AWG 46、50 OHM、BLUE极细同轴线材，适合对连接密度和内部空间有明确要求的设备应用。对于工程师和采购人员而言，只有从实际信号需求和结构条件出发进行选型，才能避免性能过剩造成的成本浪费，同时降低规格不足带来的信号风险；在国产兼容替代过程中，同样应围绕这些关键参数进行验证，而不是简单按照型号进行替换。
我是【 3M电子产品网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时与张经理联系：18913228573（微信同号）。
