I-PEX 82881-100B-02-D 0.4Pitch 14P连接器极细同轴线束替代品

一、极细同轴线的芯线直径为什么可以做到很小？
AWG规格与实际芯线直径并不是完全相同的概念
在极细同轴线选型中，工程师经常会关注“芯线到底有多细”，但需要注意，AWG主要用于表示导体线径等级，并不能直接代表整根极细同轴线的外径，更不能简单把AWG数字直接换算成整根同轴线的直径。极细同轴线通常由中心导体、绝缘层、屏蔽层及外部护套等部分组成，因此即使中心导体尺寸已经非常小，最终线材外径仍然会受到绝缘材料厚度、屏蔽结构和制造工艺影响。对于采购人员来说，在询价或替代选型时，如果只提出“需要很细的线”，实际上并不足以确定产品规格，还需要明确AWG、阻抗、线材外径、Pin数、长度和连接器等条件。I-PEX的CABLINE-SS系列支持AWG 36、38、40以及42等Micro-Coaxial Cable，其中AWG 42还特别标注了特性阻抗匹配需要注意，因此线径越细并不意味着可以忽略高速信号性能要求。

-------------------------------------------------------------------------------------------------------

二、I-PEX 82881-100B-02-D采用的AWG #40意味着什么？
14Pin、AWG #40与50Ω构成这款线束的重要规格

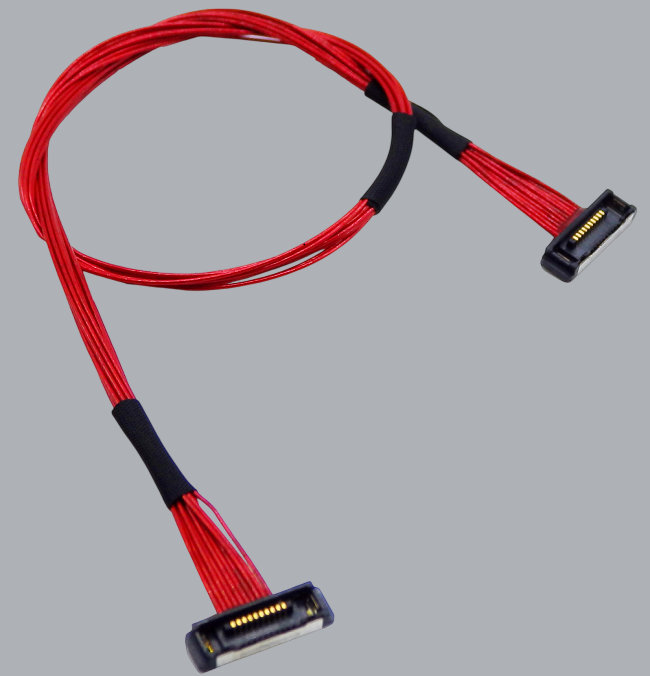

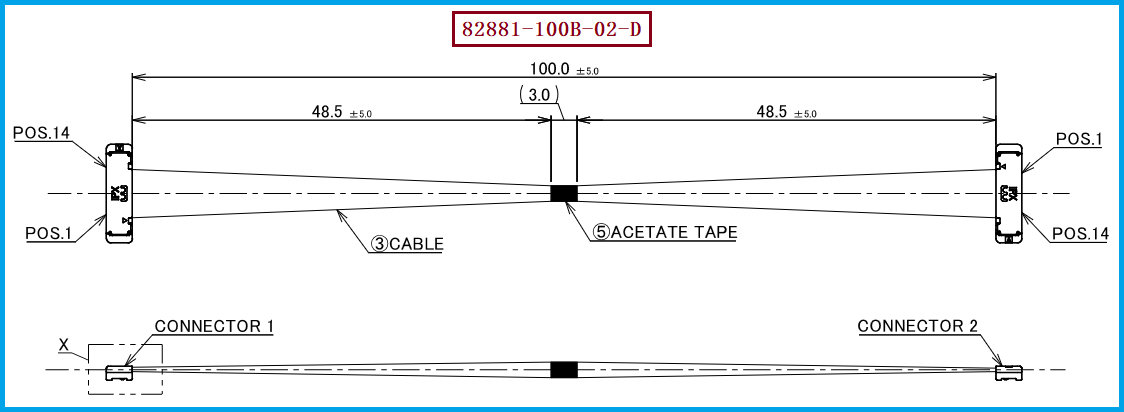

I-PEX 82881-100B-02-D属于CABLINE-SS 14Pin极细同轴线束，标准长度为100mm，连接方式为1-N，采用Micro-Coaxial 40AWG线材；本次对应产品信息进一步明确该线材规格为**#40、50 OHM、BLUE**，线材端使用的连接器型号为20373-R14T-06。I-PEX官方资料同时显示，CABLINE-SS采用0.4mm Contact Pitch、Vertical Right Angle结构，14Pin属于该系列标准Pin数之一，配套的14Pin Plug Housing为20373-R14T-06。 对工程师而言，AWG #40的意义在于提供较小的导体规格和较高的布线密度，但不能仅凭AWG #40判断实际信号性能；对于采购人员而言，则应把“AWG #40、50Ω、BLUE、14Pin、100mm、1-N”作为一个完整规格进行确认，避免将同系列其他长度或1-1结构的线束误认为相同产品。
-------------------------------------------------------------------------------------------------------

三、极细同轴线的“芯线直径”应该如何正确判断？
不能把AWG #40直接当成整根线材直径
如果工程师需要进一步确认极细同轴线的芯线直径，应首先区分“中心导体直径”“绝缘层外径”和“整根Micro-Coax外径”三个概念，其中中心导体只是整个同轴线结构中的一部分。对于82881-100B-02-D，现有产品PDF和CABLINE-SS连接器资料明确给出了Micro-Coaxial Cable、AWG #40、50Ω等信息，但没有在这些资料中给出该型号内部中心导体的具体直径数值，因此不能为了宣传方便而直接声称其芯线是某个固定的毫米尺寸。实际项目中，如果工程师对芯线直径、整线外径或弯折空间有严格要求，应向线材供应商索取具体Cable规格书，并结合阻抗、衰减、串扰及机械性能进行确认。对于采购人员来说，这一点同样重要，因为即使两种线材都标称AWG #40，如果绝缘结构、屏蔽结构或外径不同，也不代表可以直接互换使用。
-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
既要关注线径，也要关注阻抗和连接器匹配

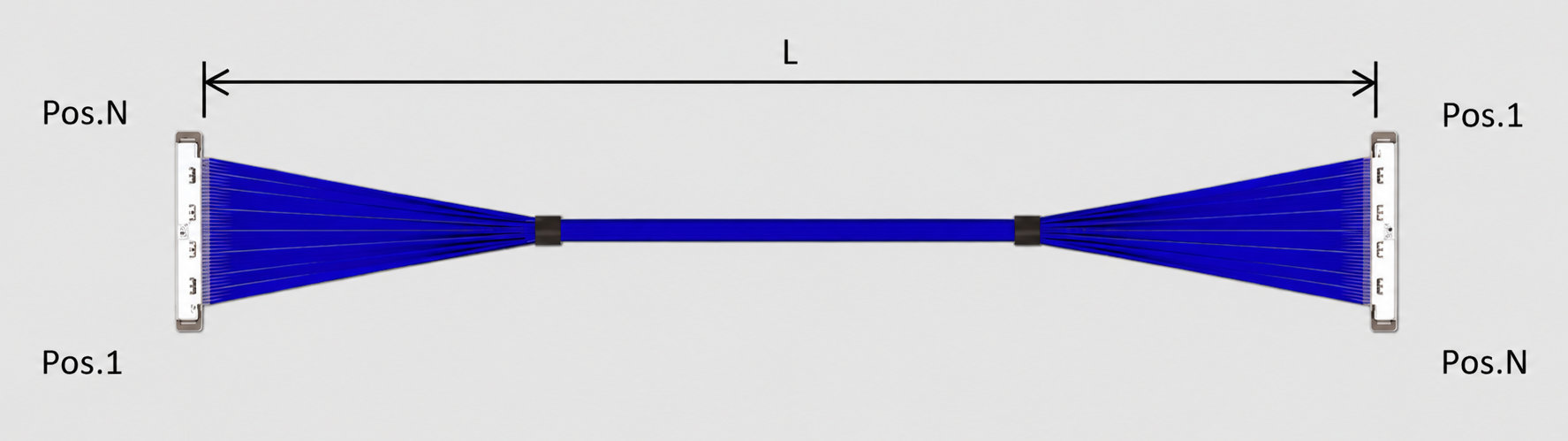

在选择极细同轴线时，不建议单纯以“芯线越细越好”作为判断标准，因为过度追求微小尺寸可能会带来阻抗控制、机械强度、加工稳定性和高速信号完整性方面的新要求。以I-PEX 82881-100B-02-D为参考，其14Pin、100mm、1-N结构以及20373-R14T-06连接器需要与AWG #40、50 OHM、BLUE线材整体匹配；CABLINE-SS本身采用0.4mm Pitch，官方资料列出的Micro-Coax范围包括AWG 36、38、40和42，其中AWG 42明确提示存在特性阻抗不匹配问题，因此工程师在追求更细线径时尤其需要同时验证阻抗和高速传输性能。 我们公司可提供：I-PEX 82881-100B-02-D兼容替代线束方案，可根据客户实际设备的Pin数、线长、阻抗、AWG、连接器和安装空间进行极细同轴线束生产制造，为工程师提供兼容设计和规格匹配参考，也为采购人员提供国产兼容替代的产品方案。

-------------------------------------------------------------------------------------------------------

真正重要的是在微型化与信号性能之间取得合理匹配
极细同轴线能够采用非常小的导体规格，但“芯线直径可以小到多少mm”不能仅根据某一个AWG参数直接得出答案，因为实际线材还涉及绝缘层、屏蔽层、外护套以及阻抗控制等结构。I-PEX 82881-100B-02-D采用14Pin、100mm、1-N结构，使用AWG #40、50 OHM、BLUE Micro-Coaxial Cable，并配套20373-R14T-06连接器，是一个典型的高密度极细同轴线束产品。对于工程师而言，选择极细线材时应同时关注导体尺寸、整线外径、阻抗和高速信号性能；对于采购人员而言，则需要核对AWG、阻抗、长度、Pin数、线序和连接器型号，不能只用“线径大小”作为采购标准。只有在尺寸、传输性能和连接结构之间实现合理匹配，极细同轴线才能真正发挥小型化、高密度连接的价值。
