I-PEX 82441-100B-02-D 0.4Pitch 14P连接器极细同轴线束替代品

一、极细同轴线为什么需要抑制电磁干扰？
高速信号传输对EMI控制提出更高要求
在笔记本电脑、显示设备、工业相机、AI视觉设备等电子设备内部，极细同轴线束通常需要在非常有限的空间内传输高速信号，周围又可能存在电源线、时钟线路、DC-DC转换电路以及其他高速信号源，因此电磁干扰（EMI）容易成为影响信号完整性的重要因素。极细同轴线与普通单芯导线相比，其结构本身就具有同轴传输特点，中心导体外侧设置绝缘介质和屏蔽结构，可以在较小线径下兼顾信号传输和一定的电磁隔离能力。对于工程师而言，EMI控制不能只看线材本身，还需要关注线材屏蔽、连接器端接、走线方向、弯折以及接口区域的连续性；对于采购人员而言，在选择兼容替代线束时，也不能只核对“14Pin、AWG #40、200mm”等机械参数，还需要确认原产品的线材结构和高速信号要求。I-PEX将CABLINE-SS定位为高速、小型化的Micro-Coaxial连接器平台，其资料列出的高速测试条件包括AWG #40 Micro-Coaxial Cable、45Ω、100mm以及GSSGSSG Pin Assignment。

-------------------------------------------------------------------------------------------------------

二、I-PEX 82441-100B-02-D的结构如何帮助控制干扰？

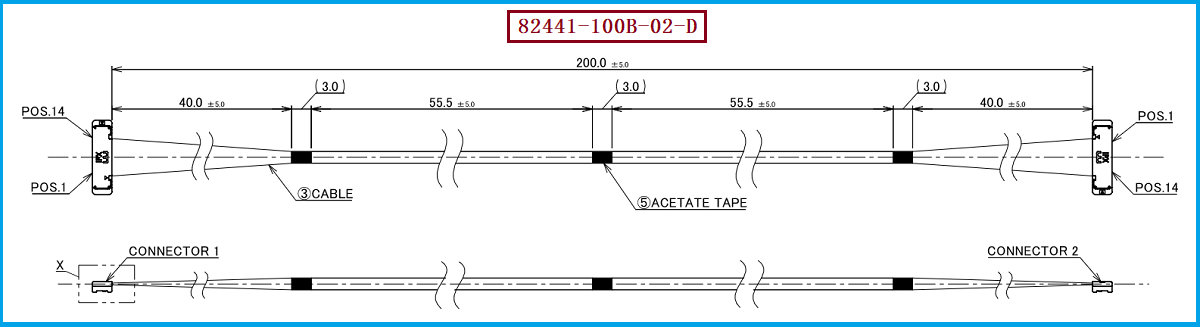

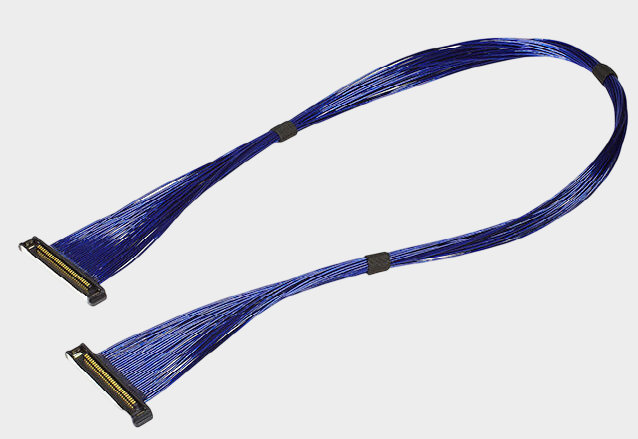

Micro-Coaxial Cable与高密度连接结构共同影响EMI表现
I-PEX 82441-100B-02-D是CABLINE-SS系列14Pin极细同轴线束，产品资料对应长度为200mm、连接方式为1-N，采用Micro-Coaxial Cable AWG #40、50 OHM、BLUE线材，配套的线材端连接器型号为20373-R14T-06。CABLINE-SS连接器采用0.4mm Pitch、Vertical Right Angle结构，结合高度约为1.65±0.2mm，深度为3mm，并采用I-PEX的W-Point双触点设计。 对于极细同轴线而言，抑制外部电磁干扰的重要基础来自同轴结构中的屏蔽层，外界电磁场不容易直接耦合到中心信号导体；同时，信号在中心导体和周围屏蔽结构形成的受控传输环境中传播，可以降低高速信号向外辐射以及外部干扰向信号通道耦合的风险。不过需要明确的是，I-PEX公开资料明确标注CABLINE-SS的Full EMI Shielding（ZenShield®）为No，所以不能把82441-100B-02-D宣传为采用ZenShield全屏蔽结构，而应理解为其Micro-Coaxial线材本身依靠同轴结构进行信号隔离与EMI控制。

-------------------------------------------------------------------------------------------------------

三、真正影响EMI控制的关键还包括端接和连接器区域
线材屏蔽做得好并不意味着整个线束都没有干扰问题

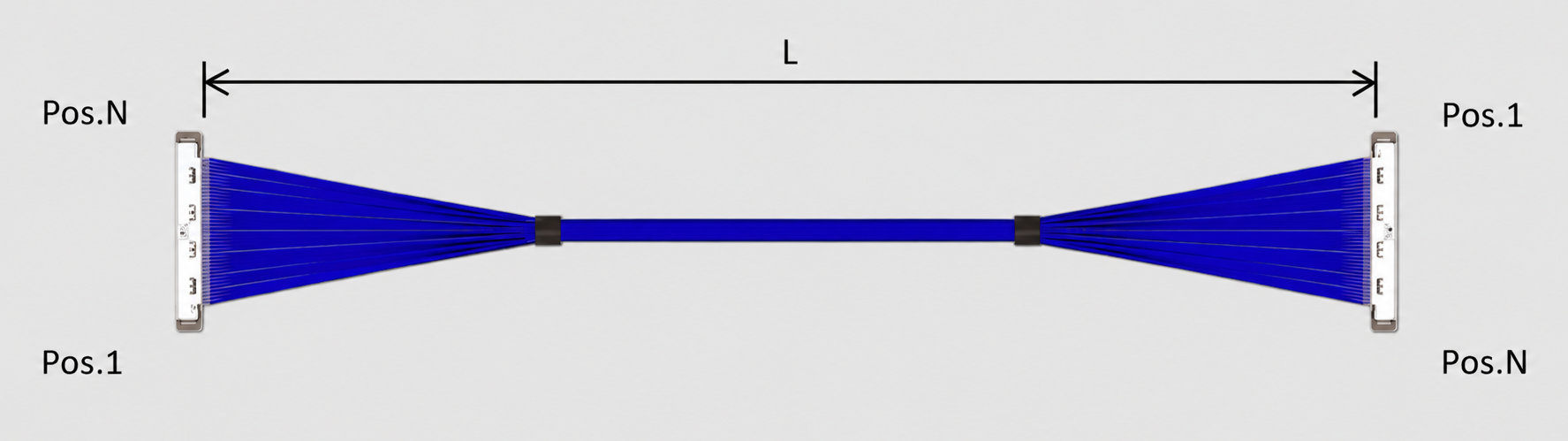

在实际线束应用中，EMI控制不仅发生在线材中间部分，连接器端接位置同样非常关键。当极细同轴线进入连接器后，屏蔽层、中心导体以及连接器端子的空间关系发生变化，如果端接区域处理不合理，就可能形成局部阻抗变化、屏蔽连续性变化或者电磁耦合增强。因此工程师在设计82441-100B-02-D兼容替代线束时，需要同时关注AWG #40线材结构、50Ω阻抗要求、屏蔽层处理、连接器端接尺寸以及14Pin的线序定义，而不是只做到连接器能够插合。CABLINE-SS采用0.4mm超小Pitch和较窄的连接器结构，同时通过W-Point双触点设计提高接触可靠性；官方资料还显示，该系列支持AWG #40 Micro-Coaxial Cable，并针对AWG 42特别提示特性阻抗不匹配问题，这也说明极细线材越小型化，越需要综合考虑阻抗和结构参数。 对采购人员来说，采购替代品时应特别核对82441-100B-02-D、14Pin、200mm、1-N、AWG #40、50Ω、BLUE、20373-R14T-06这些条件，避免把同系列100mm的82881或300mm的82882误认为完全相同的替代型号；I-PEX官方确实将82881、82441、82882分别列为14Pin、100/200/300mm的1-N Harness。
-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
EMI兼容替代需要从线材、端接、线序和实际应用环境整体验证
对于工程师而言，选择或开发82441-100B-02-D兼容线束时，首先需要确认设备端的14Pin CABLINE-SS接口及20373-R14T-06相关结构，再确认Micro-Coaxial Cable是否满足AWG #40、50Ω要求，同时保持200mm长度和1-N线序定义；如果用于高速显示、摄像头或其他高速数据链路，还应结合实际系统进行信号完整性和EMI相关验证。对于采购人员而言，应避免仅以“同样是AWG #40”或“同样是14Pin”作为替代依据，因为I-PEX资料中既存在不同长度的1-N线束，也存在14Pin的1-1线束，例如83010-100B-01-D为100mm 1-1、83011-100B-01-D为200mm 1-1，因此线序结构也是采购核对的重要项目。 我们公司可提供：I-PEX 82441-100B-02-D兼容替代线束方案，可根据客户设备的14Pin接口、200mm长度、1-N线序以及AWG #40、50 OHM、BLUE等产品要求进行极细同轴线束的生产制造，并围绕屏蔽结构、端接区域、阻抗匹配和实际安装空间进行兼容开发，为工程师提供替代设计参考，也为采购人员提供国产兼容替代的产品选择。

-------------------------------------------------------------------------------------------------------

不是单靠“加一层屏蔽”就能解决所有电磁干扰问题
极细同轴线束的EMI抑制是一个系统性的结构问题，线材本身的同轴屏蔽结构是基础，而连接器端接、屏蔽连续性、阻抗控制、线序、布线方式以及设备内部的电磁环境同样会影响最终表现。I-PEX 82441-100B-02-D采用14Pin、200mm、1-N结构，使用AWG #40、50 OHM、BLUE Micro-Coaxial Cable，并配套20373-R14T-06连接器，属于CABLINE-SS系列高密度极细同轴线束产品。 对工程师而言，开发兼容替代产品时，应把EMI控制与阻抗、信号完整性及机械结构一起考虑；对采购人员而言，则应完整核对料号、Pin数、长度、线序、AWG、阻抗和连接器型号。只有从线材到连接器端接再到整机应用进行整体匹配，才能更稳定地发挥极细同轴线束在高速、小型化设备中的应用价值。
