I-PEX 82882-100B-02-D 0.4Pitch 14P连接器极细同轴线束替代品

一、为什么高速设备内部越来越需要极细同轴线？
小型化与高速传输需要同时兼顾

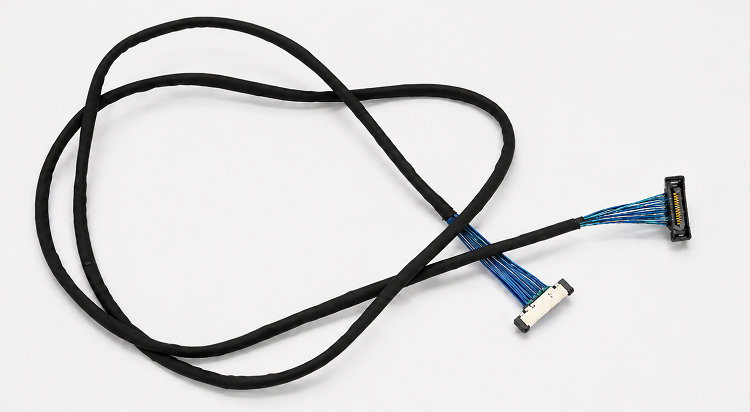

在笔记本电脑、显示设备、摄像模组、工业视觉设备以及其他高密度电子设备内部，信号传输距离虽然通常不会像外部通信线缆那样很长，但单位空间内的信号密度却越来越高，因此线束既要尽可能减少占用空间，又需要保持稳定的高速信号传输环境。极细同轴线采用中心导体、绝缘介质及外部屏蔽结构形成相对受控的传输环境，相比普通并行导线更适合在狭小设备内部进行高密度布线。I-PEX 82882-100B-02-D属于CABLINE-SS系列14Pin Micro-Coaxial Cable Harness，采用1-N结构，线束长度300.0±5.0mm，线材为AWG #40、50 OHM、BLUE，两端采用相应的CABLINE-SS连接结构。从产品定位来看，这类线束的价值并不只是“线做得更细”，而是在有限空间内兼顾信号传输、布线密度和连接可靠性。

-------------------------------------------------------------------------------------------------------

二、极细同轴线为什么适合短距离高速信号？
同轴结构有利于建立相对稳定的信号传输环境
高速信号在传输过程中容易受到阻抗变化、外部电磁干扰以及相邻线路串扰等因素影响，而极细同轴线的中心导体与外部屏蔽结构之间形成特定的电磁传输关系，有利于控制信号能量在传输路径中的分布。对于设备内部的短距离高速连接而言，线缆长度虽然相对有限，但高速信号对传输结构的一致性仍然比较敏感，因此线材的阻抗、导体结构、绝缘介质以及屏蔽结构都需要保持合理匹配。82882-100B-02-D采用AWG #40、50Ω Micro-Coaxial Cable，300mm长度在很多设备内部连接场景中属于比较紧凑的线束长度，可以减少不必要的布线距离。需要注意的是，50Ω是该具体线束工程图标注的线材规格，而CABLINE-SS连接器平台资料中的45Ω属于特定高速测试条件，二者不能直接混为同一个参数。

-------------------------------------------------------------------------------------------------------

三、短距高速传输并不意味着可以忽略连接器和线序
连接器端接与线序同样决定兼容性

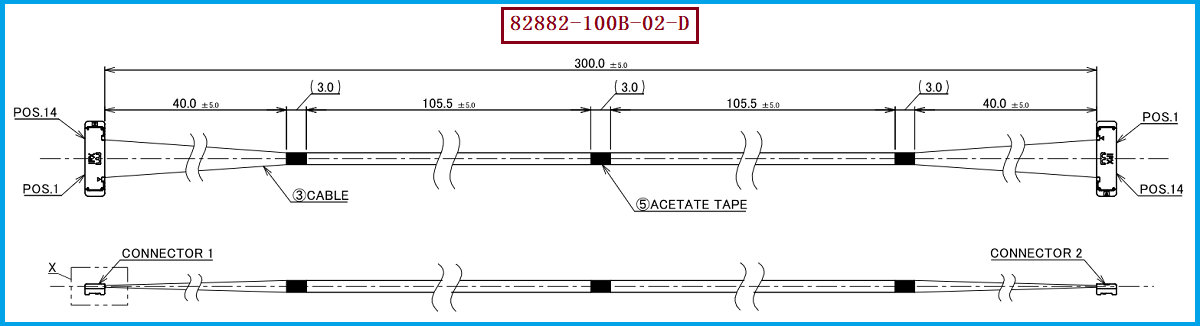

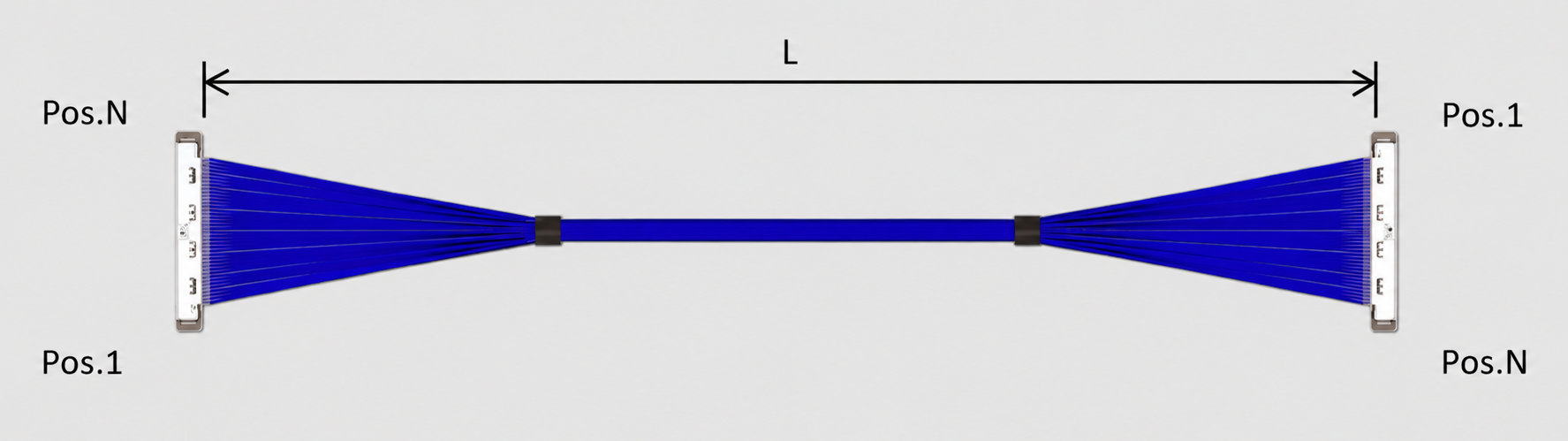

在高速信号链路中，信号从PCB进入极细同轴线，再经过连接器进入另一端PCB，整个传输路径都需要保持合理的结构连续性。因此工程师在选型时不能只关注“AWG #40”和“50Ω”，还需要同时确认连接器结构、Pin数量、线序、线束长度以及设备内部的安装方式。I-PEX 82882-100B-02-D为14Pin、1-N结构，配套线材端连接器型号为20373-R14T-06，使用14根AWG #40、50Ω、BLUE Micro-Coaxial Cable，线束长度为300±5mm；其Pin Assignment采用反向对应方式，即Connector 1 Pin 14对应Connector 2 Pin 1，并依次形成14→1、13→2……1→14的连接关系。对于采购人员而言，这意味着不能因为另一款产品同样是14Pin、AWG #40就直接判定可以替代，尤其要核对300mm长度和1-N线序，否则即使连接器外观能够匹配，也可能无法满足实际设备的电气连接要求。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
从完整规格进行兼容替代，而不是只比较单一参数
对于I-PEX 82882-100B-02-D的兼容替代开发，工程师应重点确认14Pin、1-N、300±5mm、AWG #40、50 OHM、BLUE Micro-Coaxial Cable以及20373-R14T-06连接器端结构，并根据具体高速信号应用进一步验证阻抗连续性和信号完整性。采购人员则应特别注意CABLINE-SS 14Pin系列中不同料号存在长度和连接方式差异，例如82881对应100mm 1-N、82441对应200mm 1-N，而82882对应300mm 1-N；同系列部分14Pin产品又采用1-1结构，因此不能只依据系列名称或Pin数进行替换。我们公司可提供：I-PEX 82882-100B-02-D兼容替代线束方案，可根据客户设备的连接器、Pin数、线序、线束长度以及AWG #40、50 OHM、BLUE等要求生产制造极细同轴线束，并结合实际安装空间和高速信号应用需求进行兼容开发，为工程师和采购人员提供对应的替代线束解决方案。

-------------------------------------------------------------------------------------------------------

短距离并不是降低要求，而是更强调传输结构的匹配
极细同轴线适合短距高速信号传输，核心原因在于其能够在较小的线径和有限的设备空间内，通过同轴结构建立相对受控的信号传输环境，同时满足高密度布线需求。I-PEX 82882-100B-02-D采用14Pin、1-N、300±5mm结构，使用AWG #40、50 OHM、BLUE Micro-Coaxial Cable，并配套20373-R14T-06连接器。对于工程师而言，选择这类线束时应同时关注阻抗、线材结构、连接器端接和线序；对于采购人员而言，则需要完整核对料号、Pin数、长度、AWG、阻抗及连接器型号。只有机械尺寸、电气参数和实际应用环境都能够匹配，极细同轴线束才能更好地发挥其在设备内部短距离高速信号连接中的应用价值。
