一、极细同轴线的衰减率到底应该怎么看？
衰减并不是一个固定不变的数值

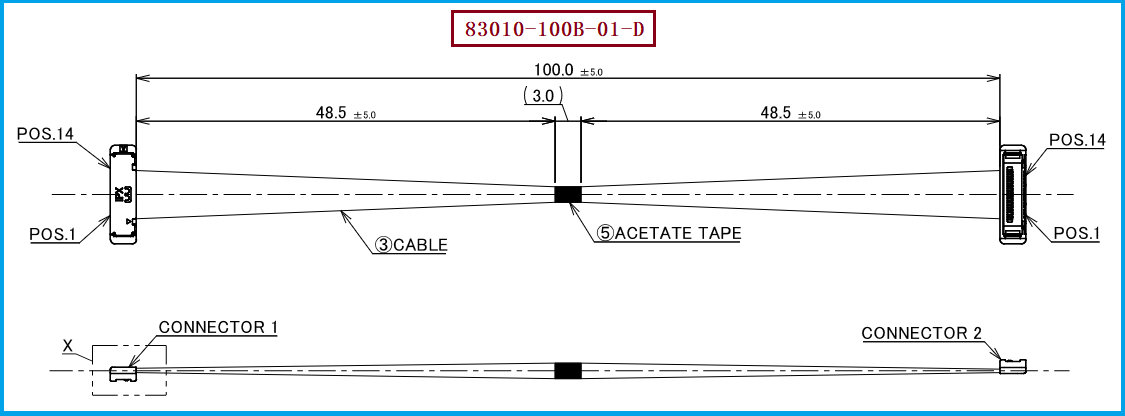

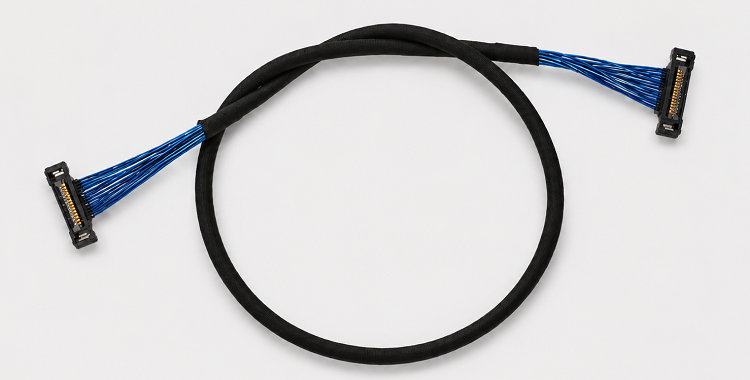

工程师在选用极细同轴线时，经常会关注“每米衰减多少dB”，但对于Micro-Coaxial Cable来说，衰减通常会随着信号频率、线材结构、导体尺寸、介质材料和传输长度发生变化，因此不能简单给出一个适用于所有极细同轴线的固定“典型衰减率”。尤其是在高速信号应用中，真正需要关注的是整个链路的Insertion Loss，也就是信号经过线材和连接器之后产生了多少幅度损耗。I-PEX 83010-100B-01-D采用14Pin、1-1结构，线束长度为100.0±5.0mm，使用AWG #40、50 OHM、BLUE Micro-Coaxial Cable，属于较短长度的高密度极细同轴线束。对于这样一款产品，与其单独讨论“每米衰减多少”，更合理的方式是结合实际工作频率和100mm线长评估整个链路的插入损耗及信号完整性。

-------------------------------------------------------------------------------------------------------

二、为什么线越细、频率越高，越需要关注衰减？
导体尺寸和高频传输之间存在直接联系
极细同轴线的中心导体尺寸较小，在高频信号传输过程中，导体损耗、介质损耗以及其他高频效应都会逐渐影响信号幅度。频率越高，工程师越不能仅按照直流电阻去判断线材性能，而需要关注高频条件下的传输损耗。对于AWG #40极细同轴线而言，其优势是能够在非常有限的设备空间内实现高密度布线，但与此同时，高速信号对线材结构一致性、阻抗稳定性和端接质量也会更加敏感。I-PEX CABLINE-SS平台支持AWG #36、AWG #38、AWG #40及AWG #42等Micro-Coaxial Cable规格，并明确提示AWG #42存在特性阻抗不匹配问题；平台资料还给出了高速测试条件，其中包括AWG #40、45Ω、100mm的Micro-Coaxial Cable。这里需要特别区分：83010-100B-01-D工程图标注的是AWG #40、50Ω，而45Ω属于CABLINE-SS平台特定高速测试条件，两者不能直接混为一谈。 

-------------------------------------------------------------------------------------------------------

三、100mm短线为什么有利于控制信号衰减？
缩短传输距离可以减少累计损耗，但不能消除所有损耗
在其他条件相近的情况下，信号通过线材的距离越长，累计插入损耗通常越明显，因此设备内部采用较短的极细同轴线束，有利于减少传输路径上的损耗。I-PEX 83010-100B-01-D的线束长度为100.0±5.0mm，相较于同系列14Pin的200mm、300mm版本，在相同线材和类似应用条件下，短距离连接能够减少线材本体带来的累计损耗。不过，高速信号的实际损耗并不只是线材长度造成的，还包括连接器、焊接区域、阻抗不连续以及PCB走线等因素，因此不能简单理解为“100mm线束就一定具有某个固定dB衰减值”。对于工程师来说，更有价值的是根据实际工作频率进行Insertion Loss、Return Loss等测试；对于采购人员来说，则应确认替代产品是否保持100mm长度、AWG #40、50Ω、14Pin及1-1结构，而不是只比较产品外观或线径。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
兼容替代时应把衰减问题放到完整信号链路中验证

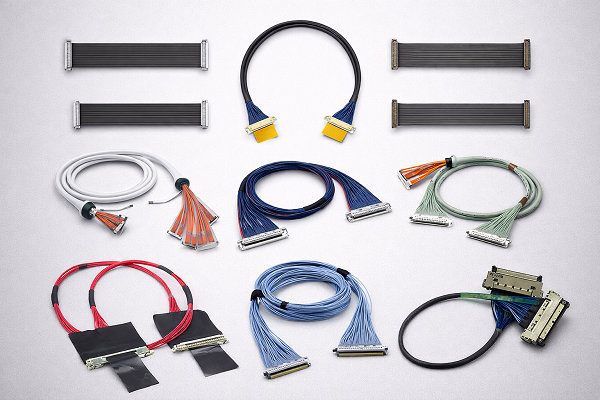

对于I-PEX 83010-100B-01-D的兼容替代开发，工程师需要同时关注14Pin、100±5mm、1-1线序、AWG #40、50 OHM、BLUE Micro-Coaxial Cable以及线材端使用的20373-R14T-06连接器型号，并根据实际高速信号频率对替代线束进行插入损耗、回波损耗及信号完整性验证。I-PEX官方资料显示，CABLINE-SS平台面向高速数据传输应用，并列出V-By-One US 16Gbps/Lane、HDMI 2.1 12Gbps/Lane、USB 3.2 Gen2 10Gbps/Lane等参考标准，但这些属于平台的参考应用信息，并不等于83010-100B-01-D在所有设备中的固定衰减或最高传输指标。  对采购人员而言，还需要特别注意83010属于1-1结构，与同为14Pin、100mm但属于1-N结构的82881并不相同。我们公司可提供：I-PEX 83010-100B-01-D兼容替代线束方案，可根据客户设备的14Pin接口、100mm长度、1-1线序以及AWG #40、50 OHM、BLUE等要求进行极细同轴线束生产制造，并针对实际高速应用需求进行相应的兼容设计与性能验证。

-------------------------------------------------------------------------------------------------------

不要用一个固定dB/m数字定义所有极细同轴线
极细同轴线的衰减率与工作频率、导体结构、介质材料、屏蔽结构、线束长度以及连接器端接等因素有关，因此对于具体产品，更准确的判断方式是结合实际应用频率和完整信号链路进行测试。I-PEX 83010-100B-01-D采用14Pin、1-1、100±5mm结构，使用AWG #40、50 OHM、BLUE Micro-Coaxial Cable，并配套20373-R14T-06连接器。对于工程师而言，选择兼容替代产品时应重点关注Insertion Loss、Return Loss和阻抗连续性，而不是单纯寻找一个所谓“典型衰减率”；对于采购人员而言，则应完整核对料号、Pin数、长度、线序、AWG、阻抗和连接器型号。这样才能在保证机械兼容的基础上，更准确地判断极细同轴线束是否能够满足实际高速信号传输要求。
