I-PEX 83011-100B-01-D 0.4Pitch 14P连接器极细同轴线束替代品

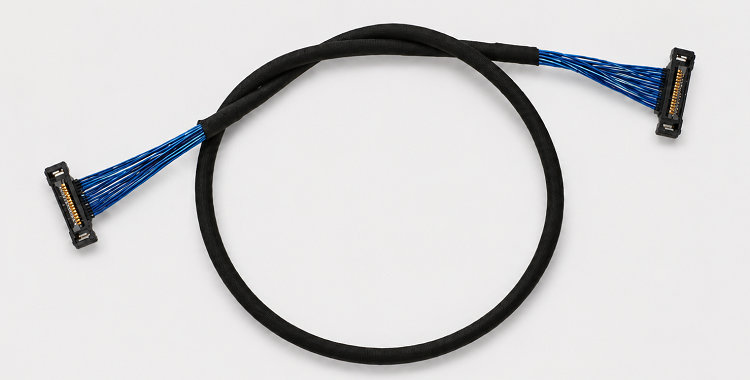

一、I-PEX 83011-100B-01-D极细同轴线束产品介绍
I-PEX CABLINE-SS系列面向高速、小型化电子设备内部连接应用，其中 I-PEX 83011-100B-01-D 为14Pin极细同轴线束型号，对应CABLINE-SS 14P、长度200mm、1-1线序结构，采用Micro-Coaxial Cable极细同轴线材。该线束配套的线材端连接器型号为 20373-R14T-06，可适配 AWG #40 50 OHM、BLUE 规格线材。CABLINE-SS连接器采用0.4mm端子间距、Vertical Right Angle结构，结合高度约1.65±0.2mm，适用于笔记本、显示模组、摄像头模组、工业设备以及其他内部空间紧凑且对高速信号传输有要求的电子产品。对于工程师而言，在进行替代设计时，需要重点核对Pin数、线长、线序、线材规格以及连接器型号；对于采购人员而言，则需要关注产品规格一致性、品质稳定性以及后续供应能力。

-------------------------------------------------------------------------------------------------------

二、极细同轴线束能抗多少伏电压？额定电压与耐电压需要区分
对于工程师和采购人员来说，“极细同轴线束能抗多少伏电压”需要区分额定电压和耐电压两个概念。根据已读取的CABLINE-SS产品资料，该系列连接器额定电压为 AC 50V（rms），耐电压测试条件为 AC 200V、1分钟。其中，50V（rms）属于额定电压指标，而200V/1分钟属于耐电压测试条件，不能简单理解为产品可以长期工作在200V电压下。对于本款 I-PEX 83011-100B-01-D 极细同轴线束，实际使用时还应结合AWG #40、50Ω线材、连接器、电路板以及整机电气设计确认具体工作条件。产品资料同时显示，CABLINE-SS绝缘电阻要求为 50MΩ以上，初始接触电阻为 80mΩ以下。因此，判断极细同轴线束的耐压能力时，不能仅根据线径大小进行判断，而应综合考虑连接器额定电压、耐电压测试条件、绝缘性能以及实际应用环境。

-------------------------------------------------------------------------------------------------------

三、I-PEX 83011-100B-01-D产品选型与应用关注点
从工程师选型角度来看，I-PEX 83011-100B-01-D 需要重点确认14Pin、200mm、1-1线序、连接器以及线材规格之间的匹配关系。线材端连接器型号为 20373-R14T-06，配套线材为 AWG #40 50 OHM、BLUE。CABLINE-SS采用0.4mm Pitch以及低高度结构，在设备内部空间有限的情况下能够满足高密度布线需求。对于高速信号应用，还需要关注50Ω阻抗控制以及整体信号完整性。采购人员在选择替代产品时，则应进一步确认连接器型号、Pin数、线长、线序、线材规格及加工质量是否与原设计保持一致。只有将这些关键参数进行完整匹配，才能降低因接口不兼容、线序错误或电气性能差异而产生的导入风险。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
对于需要寻找兼容替代方案的客户，建议以 I-PEX 83011-100B-01-D 的完整规格作为基础进行确认，而不是仅按照“CABLINE-SS 14P”进行简单替换。工程师应重点确认 20373-R14T-06连接器、AWG #40 50 OHM线材、14Pin、200mm长度以及1-1线序，同时根据实际设备验证阻抗、信号完整性及机械安装尺寸。采购人员则可以从连接器匹配、线材规格、生产工艺、品质稳定性以及批量交付能力等方面进行供应商评估。我们公司可提供：I-PEX 83011-100B-01-D兼容替代线束方案，能够根据客户实际应用需求生产制造对应的14P极细同轴线束，并围绕连接器型号、AWG #40 50Ω线材、长度、线序等关键要求进行匹配，为需要国产替代、供应链优化或定制开发的客户提供极细同轴线束解决方案。

-------------------------------------------------------------------------------------------------------

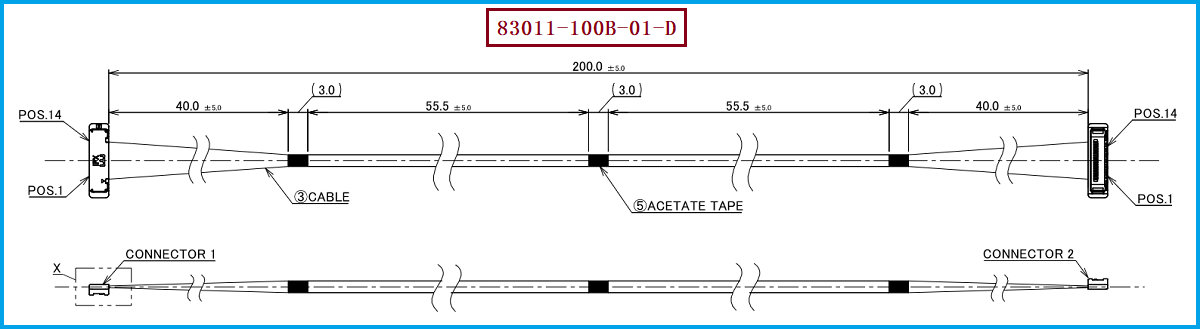

I-PEX 83011-100B-01-D 是一款CABLINE-SS 14P、200mm、1-1结构的极细同轴线束，线材端使用 20373-R14T-06 连接器，并适配 AWG #40 50 OHM、BLUE 规格线材。对于“极细同轴线束能抗多少伏电压”这一问题，应重点区分额定电压与耐电压测试条件：CABLINE-SS产品资料给出的额定电压为 AC 50V（rms），耐电压测试条件为 AC 200V、1分钟，后者属于测试条件，并不代表可以长期在200V下工作。实际应用还需要结合具体线材、连接器及整机电气设计进行确认。对于工程师而言，连接器、Pin数、线长、线序、阻抗及电气性能是选型和替代开发的重要参数；对于采购人员而言，规格匹配、产品质量及稳定供应同样需要重点关注。我们公司专注于极细同轴线束生产制造，可提供 I-PEX 83011-100B-01-D兼容替代线束方案，为客户提供相应的极细同轴线束生产与替代支持。
