I-PEX 83012-100B-01-D 0.4Pitch 14P连接器极细同轴线束替代品

一、CABLINE-SS 14P极细同轴线束，面向高速与小型化连接需求

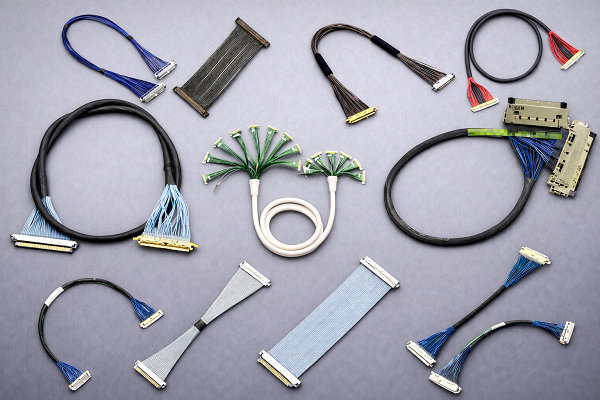

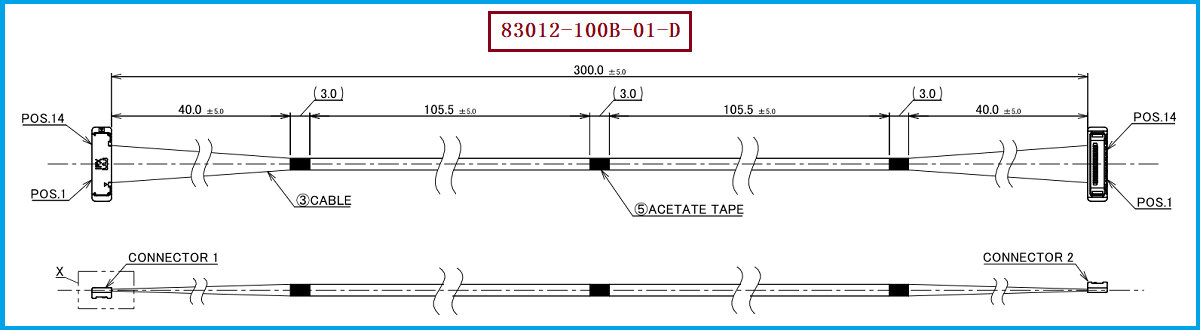

在笔记本电脑、平板、显示模组、摄像头模组以及其他空间受限的电子设备内部，连接器间距越来越小，同时又需要满足高速信号传输和稳定连接要求。此次产品为 I-PEX 83012-100B-01-D，属于CABLINE-SS 14P极细同轴线束方案，图纸对应300mm长度、14Pin、1-1直通结构，两端采用CABLINE-SS Plug。该系列连接器采用 0.4mm Pitch、垂直直角插接和水平出线设计，连接器深度约3.0mm，并采用W-Point接触结构，有利于在紧凑空间内实现可靠的高速连接。 对于工程师而言，这类线束不仅要关注“能不能连接”，还需要同步确认Pin数、Pitch、线材规格、阻抗、走线空间以及实际应用中的信号要求；对于采购人员而言，则需要进一步关注原型号对应关系、供应稳定性、批量一致性以及替代方案导入后的验证工作。

-------------------------------------------------------------------------------------------------------

二、如何根据Pitch选极细同轴线？不能只看“间距越小越好”
Pitch就是连接器相邻端子之间的中心间距，它直接影响连接器尺寸、Pin数量以及PCB布局空间。以本方案为例，CABLINE-SS采用 0.4mm Pitch，并提供10P、14P、20P、30P、32P、35P、40P、50P等不同Pin数规格，因此在选型时，需要先根据设备的信号数量和PCB空间确定Pitch与Pin数，而不是单独追求更小的间距。 对工程师来说，如果设备需要14路信号，同时PCB空间允许0.4mm Pitch，那么14P方案就需要重点确认；如果后续需要增加信号通道，则还需要重新评估Pin数、连接器宽度以及线束整体布局。与此同时，Pitch还必须与匹配连接器保持一致，不能仅因为外观尺寸接近就直接替换，否则可能出现无法正常嵌合、Pin位不对应或电气性能无法满足要求的情况。因此，选极细同轴线时应将Pitch、Pin数、连接器型号和线材规格作为一个整体进行匹配。

-------------------------------------------------------------------------------------------------------

三、I-PEX 83012-100B-01-D产品参数与工程选型关注点

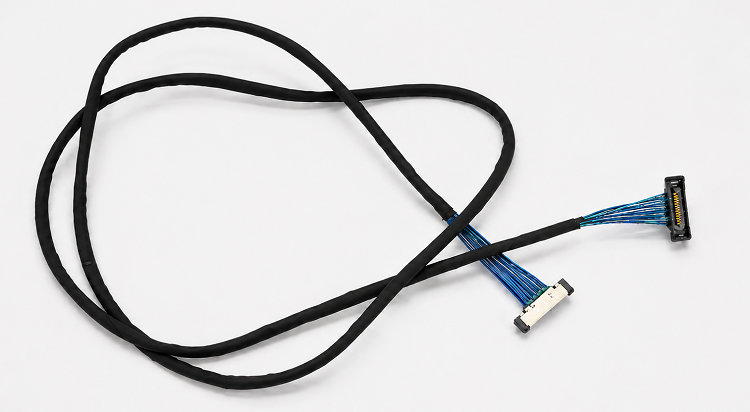

针对本款 I-PEX 83012-100B-01-D 极细同轴线束，其线材端使用的连接器型号为 20373-R14T-06，对应CABLINE-SS 14P Plug Housing；配套方案使用 #40 50 OHM, BLUE 极细同轴线材。I-PEX资料显示，CABLINE-SS支持0.4mm Pitch，并支持Micro-Coaxial Cable，包括AWG40等规格；针对50Ω微同轴线，官方资料明确列出了AWG40或更细规格的适用范围。 因此，在工程选型过程中，如果原设备采用的就是14P、0.4mm Pitch、#40 50Ω极细同轴线方案，那么重点应核对连接器端结构、Pin Assignment、线材阻抗、线束长度及安装空间，而不能仅按照“14P”或“AWG40”其中一个参数判断是否能够替代。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
对于需要进行国产替代、供应链优化或第二供应商导入的项目，建议工程师与采购人员以原线束图纸为基础进行逐项确认，包括连接器系列、Pin数、Pitch、线材AWG、特性阻抗、长度、出线方向以及端部固定方式等。针对本款产品，我公司可提供：I-PEX 83012-100B-01-D兼容替代线束方案，可围绕CABLINE-SS 14P结构进行极细同轴线束制造，并按照 20373-R14T-06 连接器型号以及 #40 50 OHM, BLUE 线材规格进行对应开发与生产。对于采购端而言，在导入替代线束时，可结合样品验证、尺寸匹配、导通测试、耐压及绝缘测试以及实际设备信号测试等环节进行确认；对于工程端而言，则建议重点确认0.4mm Pitch、14P接口、线材阻抗及机械空间等关键条件，在这些核心参数保持匹配的基础上，再根据具体设备需求确定最终替代方案。

-------------------------------------------------------------------------------------------------------

极细同轴线束的选型并不是简单地看线径或Pin数，而是需要将 Pitch、Pin数、连接器型号、AWG、阻抗、长度及设备空间 综合考虑。对于采用0.4mm Pitch CABLINE-SS 14P结构的 I-PEX 83012-100B-01-D，其配套线材端连接器型号为 20373-R14T-06，适配的线材规格为 #40 50 OHM, BLUE。我公司专注于极细同轴线束的生产制造，可提供 I-PEX 83012-100B-01-D兼容替代线束方案，帮助工程师和采购人员从产品结构、线材规格及实际应用需求出发开展选型、样品验证与替代导入，为高速、小型化电子设备内部连接提供相应的极细同轴线束解决方案。
