I-PEX 82285-100B-02-D 0.4Pitch 50P连接器极细同轴线束替代品

一、I-PEX 82285-100B-02-D极细同轴线束产品介绍

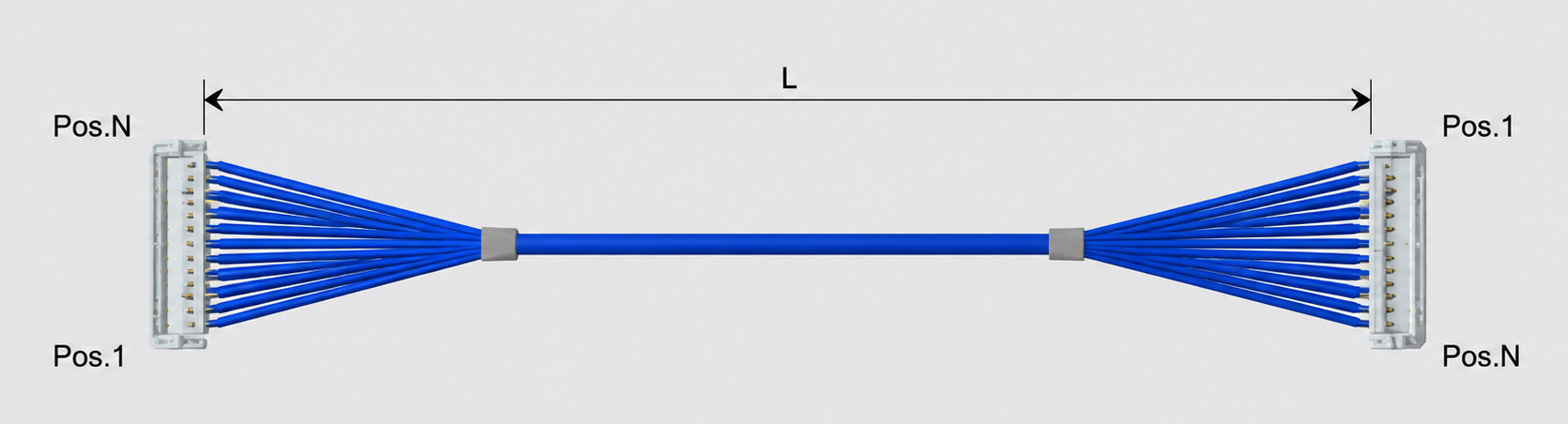

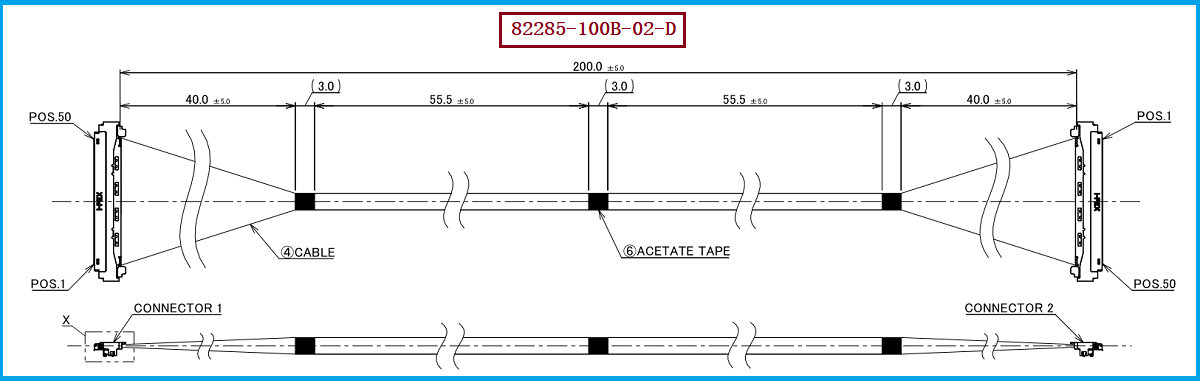

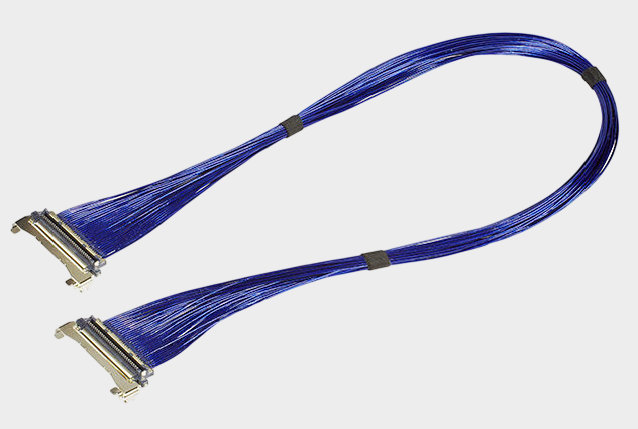

随着AI服务器、高速计算设备、高性能显示、工业视觉及智能终端不断提高内部数据传输速率，极细同轴线束不仅要满足小型化和高密度布线要求，还需要控制高速信号在传输过程中的损耗。I-PEX 82285-100B-02-D属于CABLINE-UM 50P极细同轴线束，采用1-N Pin Assignment结构，线束长度为200mm，使用50路40AWG Micro-Coaxial极细同轴线，线材端配套连接器型号为20878-050T-01。CABLINE-UM连接器采用0.4mm接触间距、90°垂直直角结构，配合高度为2.2±0.15mm，并采用ZenShield全屏蔽及机械锁扣设计，面向高速、高密度内部互连应用。对于工程师而言，82285-100B-02-D的50P、40AWG、200mm等参数决定了其具体的布线和高速传输应用条件；对于采购人员而言，则需要同时核对产品料号、连接器型号、线材规格和长度，避免仅依据外观或Pin数进行替换。

-------------------------------------------------------------------------------------------------------

二、什么是极细同轴线束的“插损”？
所谓插损，也就是Insertion Loss，通常以dB表示，可以理解为一个信号通过线缆、连接器以及整个传输链路之后，相比输入端产生了多少信号能量损失；在高速信号完整性分析中，插损是评价传输链路性能的重要指标，通常情况下插损数值越小，意味着信号经过传输链路后的损失越低。插损并不只是“线材本身损耗”，实际线束组件的连接器、端接结构以及阻抗不连续所产生的反射等因素，也可能影响最终测得的插损表现。对于极细同轴线束而言，导体损耗、介质损耗以及频率升高带来的高频衰减都会影响插损，而且线束长度越长，通常累计损耗也越明显；因此，工程师在评价一款极细同轴线束时，不能只看线材型号，还需要结合工作频率、线束长度、连接器、阻抗以及完整链路测试条件进行判断。对于本产品I-PEX 82285-100B-02-D来说，200mm属于明确的线束长度规格，但不能仅根据“200mm”这一参数直接推导出具体插损数值，实际插损仍应以对应频率条件下的测试数据为依据。

-------------------------------------------------------------------------------------------------------

三、工程师为什么要关注82285-100B-02-D的插损？
对于工程师来说，插损之所以重要，是因为高速信号在经过极细同轴线束后，接收端能够获得的有效信号幅度会受到传输损耗影响。当数据速率和工作频率不断提高时，高频分量对传输链路的要求也会随之提高，如果线缆、连接器或端接区域存在较大的传输损耗和阻抗不连续，就可能进一步影响信号完整性。因此，在进行高速线束选型时，应将插损与回损、串扰、阻抗等指标结合分析，而不能孤立看待某一个参数。CABLINE-UM系列定位于高速极细同轴线连接，支持40Gbps/lane PAM3，并可用于USB4、Thunderbolt、DisplayPort、eDP、MIPI等高速接口；同时采用ZenShield全屏蔽结构和多点接地设计，有助于改善高速连接区域的EMC表现。 对于采用40AWG、50P、200mm结构的I-PEX 82285-100B-02-D，工程师在进行替代设计时，应重点确认原系统的信号速率和频率范围，再结合实际线束长度、连接器端接方式及系统PCB结构进行插损测试，从而判断线束是否满足目标高速链路的信号完整性要求。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
在实际选型和替代过程中，工程师与采购人员应避免只按照“同Pin数、同长度”判断兼容性。I-PEX 82285-100B-02-D属于CABLINE-UM 50P 1-N极细同轴线束，长度200mm，采用40AWG Micro-Coaxial线材，线材端连接器型号为20878-050T-01；CABLINE-UM系列还提供50P 100mm和300mm的其他1-N线束型号，因此当设备内部走线长度不同时，需要重新确认线束长度和安装空间。 同时，CABLINE-UM连接器的0.4mm间距、90°垂直结构、ZenShield全屏蔽和机械锁扣也是兼容替代时需要重点核对的结构条件。 如果原产品已经出现高速信号衰减、链路裕量不足或者供应链替代需求，建议在样品阶段针对目标频率进行插损、回损、串扰、阻抗以及整机信号完整性测试。我们公司可提供I-PEX 82285-100B-02-D兼容替代线束方案，可依据客户设备的Pin数、连接器结构、40AWG线材、200mm长度、端接方式及实际安装空间进行极细同轴线束兼容设计与生产制造，为工程师验证和采购替代提供相应的产品支持。

-------------------------------------------------------------------------------------------------------

极细同轴线束的“插损”可以理解为高速信号通过完整传输链路后产生的信号能量损失，它受到线材导体损耗、介质损耗、工作频率、线束长度以及连接器和端接结构等多方面因素影响。对于I-PEX 82285-100B-02-D而言，其采用CABLINE-UM 50P 1-N结构、40AWG Micro-Coaxial极细同轴线，线束长度为200mm，线材端连接器为20878-050T-01，适用于对高密度和高速信号传输有要求的设备内部连接。工程师在进行产品选型时，应结合具体工作频率和系统信号完整性要求测试插损，而采购人员在寻找兼容替代产品时，则应同时确认料号、Pin数、线材规格、长度、连接器以及实际测试性能。只有将这些参数综合起来，才能更准确地判断极细同轴线束是否满足高速设备的实际应用要求。
我是【 3M电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。
