I-PEX 82899-100B-02-D 0.4Pitch 50P连接器极细同轴线束替代品

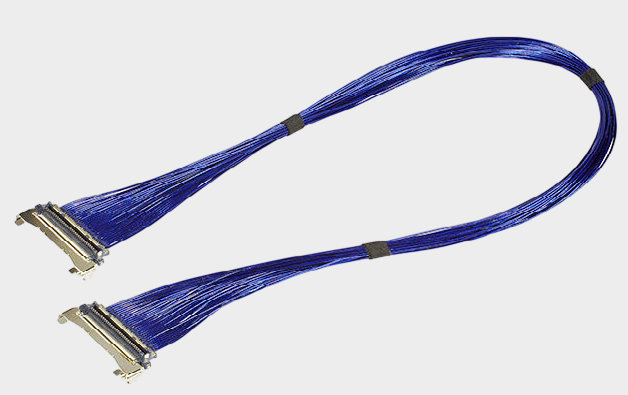

一、I-PEX 82899-100B-02-D极细同轴线束产品介绍

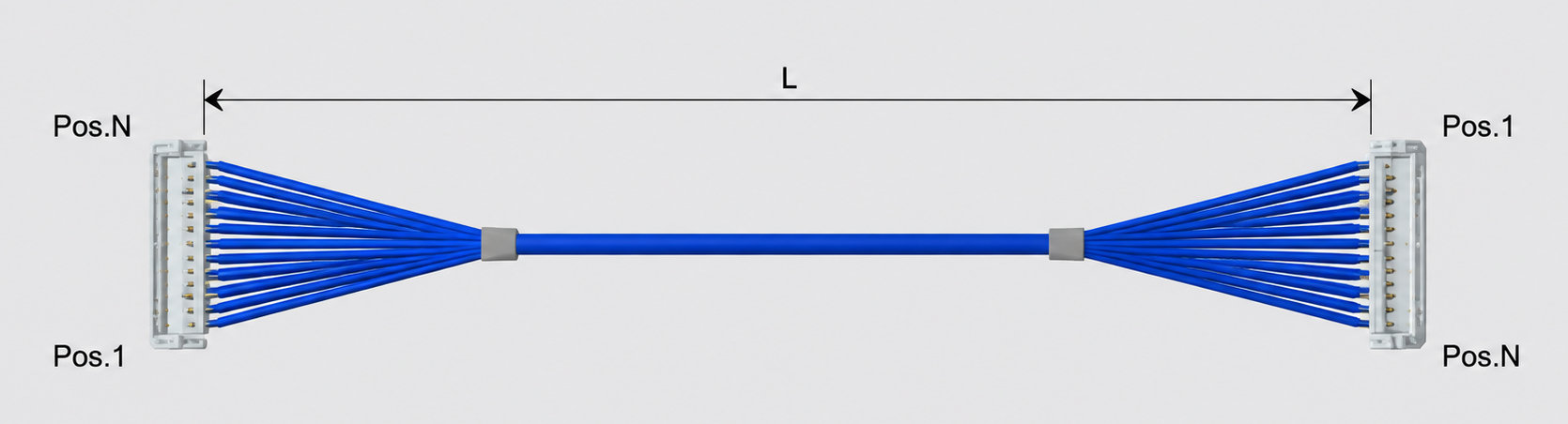

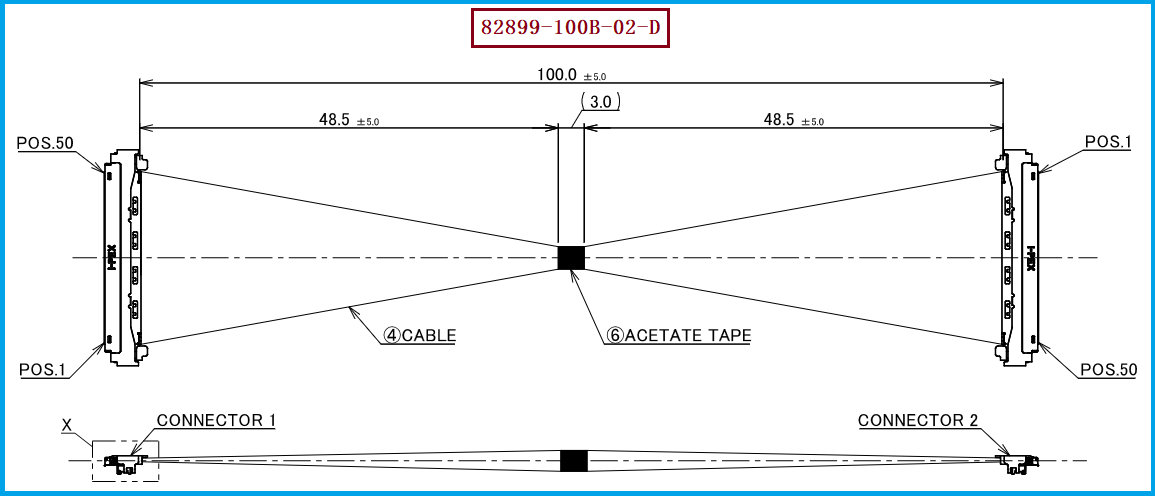

在AI服务器、高速计算设备、高性能显示、工业视觉以及消费电子等设备不断向高速化、小型化发展的过程中，内部高速信号连接不仅需要满足空间尺寸要求，还需要兼顾信号完整性、阻抗控制以及EMI电磁干扰控制。I-PEX CABLINE-UM系列采用0.4mm间距、90°垂直直角插合结构，并采用ZenShield全方位屏蔽设计，适用于高速Micro-Coax等连接形式。此次介绍的I-PEX 82899-100B-02-D属于CABLINE-UM 50P极细同轴线束，采用1-N结构，线束长度为100mm，线材为40AWG、50Ω Micro-Coax极细同轴线，共50根信号线，线材端连接器型号为20878-050T-01。对于工程师而言，这种结构能够在有限安装空间内完成多路高速信号传输，同时通过极细同轴线自身的屏蔽结构与连接器端的屏蔽设计降低外部电磁干扰对高速信号的影响；对于采购人员而言，82899-100B-02-D的料号、50P结构、100mm长度以及20878-050T-01连接器信息，则是后续进行兼容确认、样品验证和替代选型时需要重点核对的基础参数。

-------------------------------------------------------------------------------------------------------

二、为什么说极细同轴线比FPC更抗干扰？
工程上不能简单理解为“FPC一定不抗干扰”，因为FPC同样可以通过铜层、屏蔽膜、接地结构等方式改善EMI性能，但在高速信号连接场景下，极细同轴线具有比较明确的结构优势。Micro-Coax的信号导体外围具有连续的屏蔽导体，可以使信号通道与外部电磁环境形成相对独立的传输结构，从而降低外部噪声耦合以及相邻信号之间的串扰；相比之下，普通FPC主要依靠平面线路、参考层、接地层或额外EMI屏蔽材料实现抗干扰，屏蔽效果会受到线路布局、参考平面连续性、屏蔽层结构、接地方式以及连接器过渡区域等因素影响。相关工程资料也指出，同轴结构利用信号芯线外围的接地导体形成电磁隔离，而FPC在高频应用中需要额外考虑EMI措施；因此，当设备内部存在高速信号、高密度布线以及较强电磁噪声环境时，极细同轴线通常更容易实现稳定的屏蔽和信号隔离。 对于82899-100B-02-D而言，CABLINE-UM连接器进一步采用ZenShield全360°屏蔽、多点接地以及机械锁定结构，使高速信号连接区域也能够得到屏蔽覆盖，从而形成从极细同轴线到连接器端的整体EMI控制思路。

-------------------------------------------------------------------------------------------------------

三、工程师选择极细同轴线时应该重点关注什么？
对于工程师而言，极细同轴线是否能够替代FPC，并不能只看“线材更细”或者“屏蔽更好”，还需要综合确认Pin数、线径、阻抗、长度、连接器结构、安装方向以及高速协议需求。I-PEX CABLINE-UM系列采用0.4mm端子间距，连接器为90°垂直直角插合结构，适配Micro-Coax AWG36、38、40、42、44等规格，并支持USB4、Thunderbolt、DisplayPort、eDP、MIPI等高速应用；其中40AWG Micro-Coax属于该系列支持的线材规格。 因此，在实际项目中，如果原设计采用FPC进行高速显示、摄像头、AI计算设备内部互连，而设备又存在EMI、串扰、空间拥挤或者高速信号完整性方面的压力，可以从信号速率、传输距离、阻抗要求、Pin数、弯折空间以及连接器匹配等方面重新评估极细同轴线束。针对本产品，I-PEX 82899-100B-02-D为50P、40AWG、100mm、1-N结构，配套连接器相关型号包括20878-050T-01，因此工程师在替换设计时，应重点核对原FPC端接口定义与极细同轴线束的Pin-to-Pin对应关系，而采购人员则应同时确认连接器型号、线材规格、长度公差、生产工艺及批量一致性，避免仅依据外观尺寸进行替代判断。

-------------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
对于需要寻找I-PEX 82899-100B-02-D兼容替代产品的客户，建议首先按照“连接器结构+Pin数+线材规格+阻抗+线束长度+端接方式+设备安装空间”的顺序进行确认，而不是只按照料号直接替换。本产品为CABLINE-UM 50P 1-N极细同轴线束，长度100mm，使用40AWG 50Ω Micro-Coax，线材端连接器型号为20878-050T-01；同系列还存在200mm、300mm等不同长度的50P线束，因此当设备内部走线距离发生变化时，也可以从同系列结构中进行延伸选型。 对于工程验证阶段，建议重点进行连接器插合、Pin位对应、阻抗及导通、绝缘、信号完整性、EMI以及机械可靠性等验证，尤其是由FPC改为极细同轴线束时，更需要确认连接器接口和设备端结构是否能够实现可靠装配。我们公司可提供I-PEX 82899-100B-02-D兼容替代线束方案，可根据客户设备的连接器接口、Pin数、线材规格、长度及实际走线空间进行极细同轴线束的兼容设计与生产制造，为工程师提供从样品验证到批量生产的替代选择。

极细同轴线束与FPC并不是简单的谁完全取代谁，而是针对不同高速连接环境采用不同的技术路线。FPC具有线路集成度高、布线灵活等特点，而极细同轴线束依靠独立的同轴传输结构以及外围屏蔽导体，在高速信号隔离、EMI控制和多路高密度信号传输方面具有明显的工程优势。I-PEX 82899-100B-02-D采用CABLINE-UM 50P结构，50P、40AWG、50Ω Micro-Coax、100mm长度，并配套20878-050T-01连接器，同时结合CABLINE-UM的0.4mm间距、90°垂直插合和ZenShield全方位屏蔽设计，可以满足高密度高速设备对小型化、高速传输和抗干扰能力的综合需求。对于正在寻找FPC替代、I-PEX兼容替代或者高速内部互连线束的工程师与采购人员而言，应以实际接口、信号协议、阻抗、屏蔽、空间和可靠性验证结果作为最终选型依据。
我是【 3M电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。
